La technologie Beacon facilite le positionnement à l'intérieur Oct 29, 2021

Les Technologie IoT est constamment mis à jour et itéré, et la technologie de positionnement intérieur a également subi des changements bouleversants. Du positionnement au niveau de la pièce au positionnement au niveau décimétrique en passant par le positionnement centimétrique de haute précision, l'évolution de la technologie est toujours inattendue ! Diverses technologies de positionnement des solutions de positionnement intérieur apparaissent à leur tour. Quelle technologie est la plus adaptée au positionnement en intérieur ? Prenons une perspective globale pour comprendre la solution de positionnement intérieur Bluetooth.



Présentation de la technologie de positionnement intérieur Beacon


Il y en a deux Positionnement intérieur de la balise les technologies:

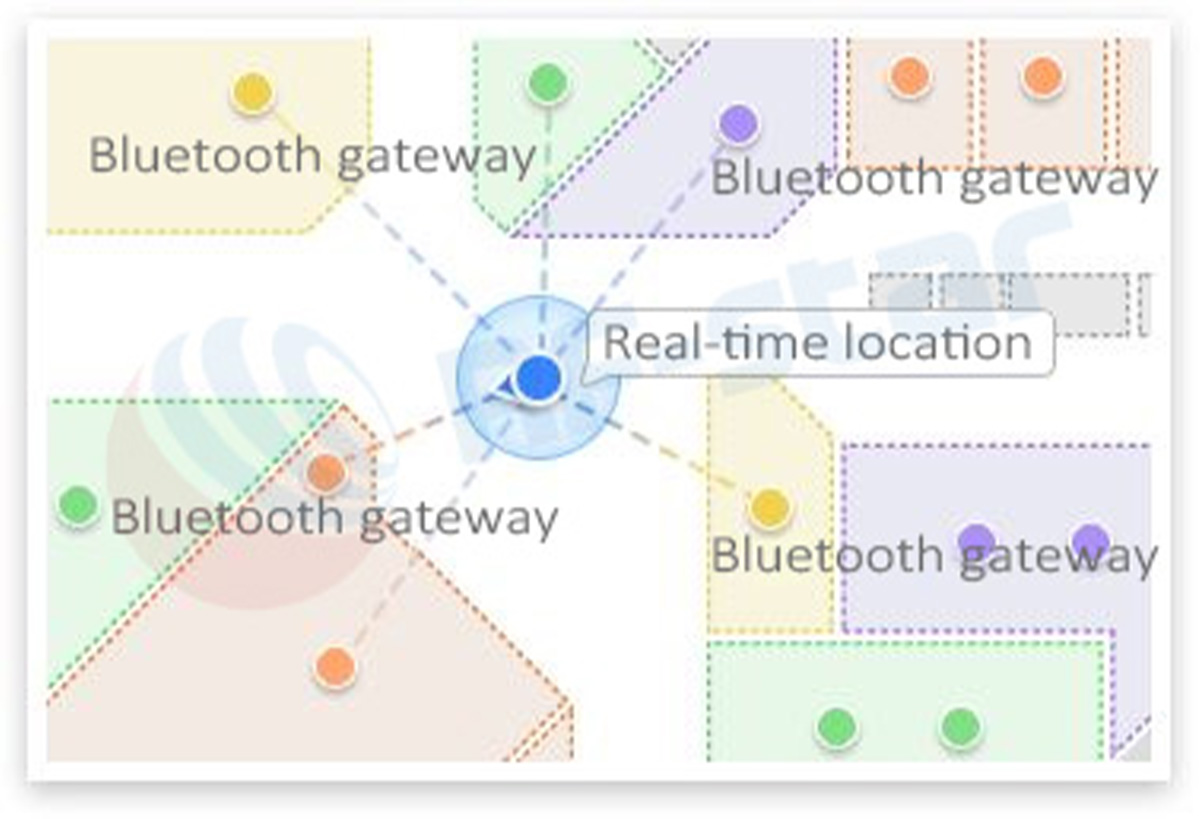

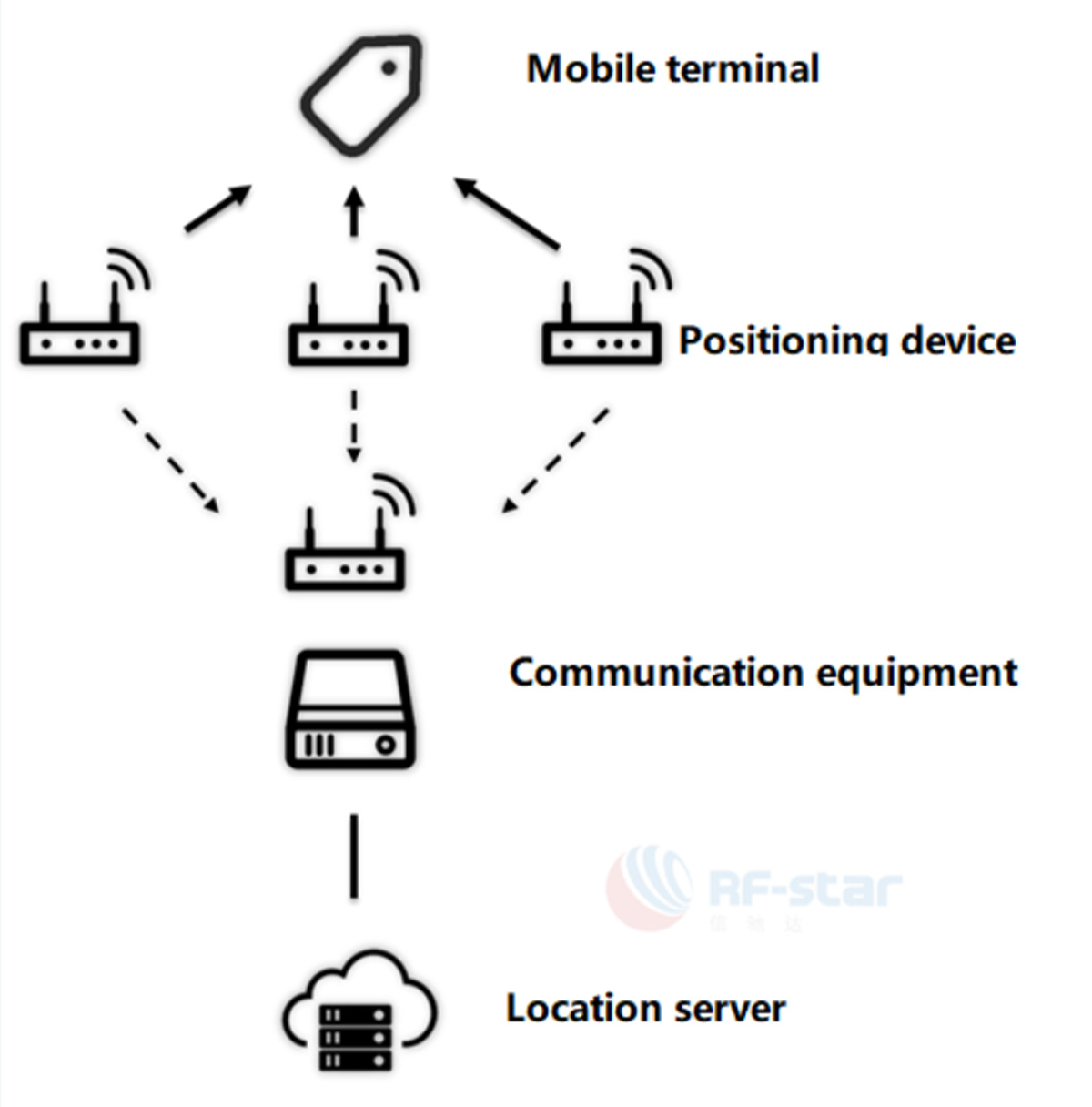

1. Emplacement passif : Utilisez la passerelle Bluetooth pour capturer les données de diffusion transmises par la balise sur la personne/l'objet. La passerelle est déployée et installée dans l'environnement. Et la passerelle renverra les données de balise collectées au serveur via le réseau. Le serveur obtient les coordonnées de position en temps réel de la balise grâce à un algorithme de positionnement basé sur les coordonnées connues par la passerelle.


2. Poste actif : Utilisez l'APP sur un appareil mobile pour obtenir le Diffusion de balise Les données. L'APP aura un algorithme de positionnement. Sur la base des données de diffusion Beacon, nous pouvons connaître l'emplacement de la personne qui détient l'appareil mobile. L'emplacement et la navigation dans la pièce sont réalisés via APP ou Applet, qui convient aux centres commerciaux, aux parkings et aux hôpitaux.

Caractéristiques de la technologie de positionnement intérieur Beacon

Comparé à Wi-Fi technologie de positionnement, la technologie Beacon souffre moins d'interférences environnementales. Le produit Beacon est basé sur l'alimentation par batterie. Avec les avantages de Bluetooth basse consommation consommation, longue durée de vie, petite taille et taux de pénétration élevé des appareils Beacon, Bluetooth Le positionnement est la technologie la plus couramment utilisée dans la technologie de positionnement intérieur.


Dans la vie de tous les jours, les smartphones et les haut-parleurs intelligents prennent en charge le Bluetooth. La popularité et l'utilisation massive du Bluetooth font des puces Bluetooth à bas prix. Et le prix BLE est inférieur à celui des solutions UWB/RFID traditionnelles.

Comment Bluetooth réalise-t-il le positionnement intérieur ?

La fréquence de travail Bluetooth est de 2400 MHz ~ 2483,5 MHz. Lorsque Bluetooth lance une diffusion, en plus de sa propre adresse MAC, la force du signal Bluetooth sera également diffusée, à savoir les informations RSSI. Le RSSI reflète la force du signal du paquet de données diffusé. Selon le RSSI, lorsque le récepteur Bluetooth est plus proche de l'émetteur, la force du signal est plus forte, au contraire, elle sera plus faible. La relation entre la force du signal et la distance de l'émetteur peut être trouvée par la transformation de la force du signal.

En déployant un émetteur Bluetooth dans la pièce, à savoir une balise, le récepteur Bluetooth peut déterminer sa localisation intérieure après avoir reçu le signal RSSI diffusé par l'émetteur. Cette méthode de positionnement est appelée positionnement actif et la précision de positionnement est de 3 à 4 mètres.

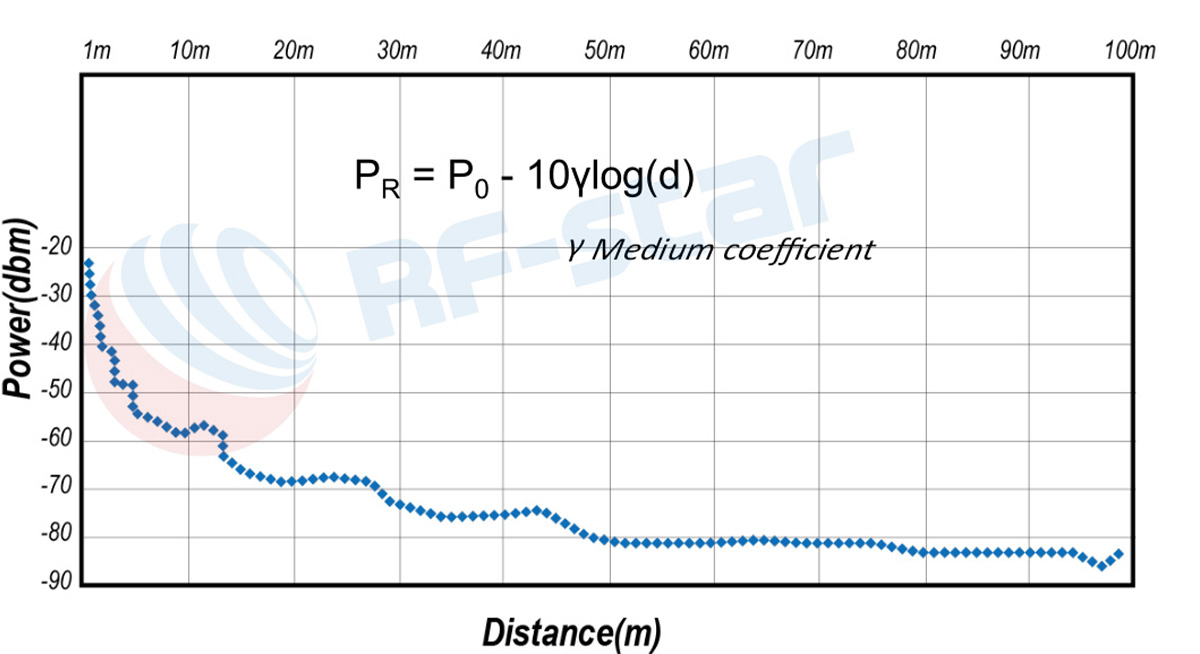

Grâce à un algorithme raisonnable, le RSSI transmis par une balise peut déduire à rebours la distance entre la balise et l'appareil récepteur.


Cependant, la valeur RSSI de la balise est une référence. Pour calculer la distance de la balise, vous devez également connaître la valeur de la puissance TX du dispositif de balise.


La puissance TX fait référence à la valeur RSSI lorsqu'elle est à 1 m de la balise. Différents équipements, conditions de travail et environnements de site affecteront la valeur de la puissance TX.

Les trois variables A, B et C dans la formule sont des valeurs empiriques, qui doivent être ajustées avec précision en fonction du système de téléphonie mobile ou du modèle matériel. Ils reposent sur un ajustement matériel et seront difficiles à utiliser sans réserve de données.


Problème d'alimentation de l'appareil Beacon

Il n'est pas nécessaire de poser des câbles dans la pièce. Les balises sont généralement alimentées par des batteries. Lorsque la puissance d'émission est de 0 dBm et que la distance de diffusion est de 20 m, deux piles sèches AA sont utilisées et peuvent durer de 5 à 7 ans.


Passerelle Bluetooth

Dans certains environnements particuliers, tels que les maisons de retraite, les prisons, les centres de détention, le positionnement du téléphone portable ne peut pas répondre aux besoins de gestion du personnel. Pour obtenir un contrôle précis du personnel, le positionnement actif de la balise n'est plus adapté. Pour répondre à la technologie de positionnement de ce type d'environnement, une passerelle Bluetooth pour scanner et recevoir des signaux Bluetooth est développée. La communication Bluetooth s'effectue via la passerelle Bluetooth avec la personne portant le bracelet intelligent. La passerelle Bluetooth est posée dans la pièce pour scanner et collecter le signal Bluetooth diffusé du bracelet intelligent. La fonction de positionnement en temps réel peut également être réalisée et la précision de positionnement peut également atteindre 3 à 4 mètres.

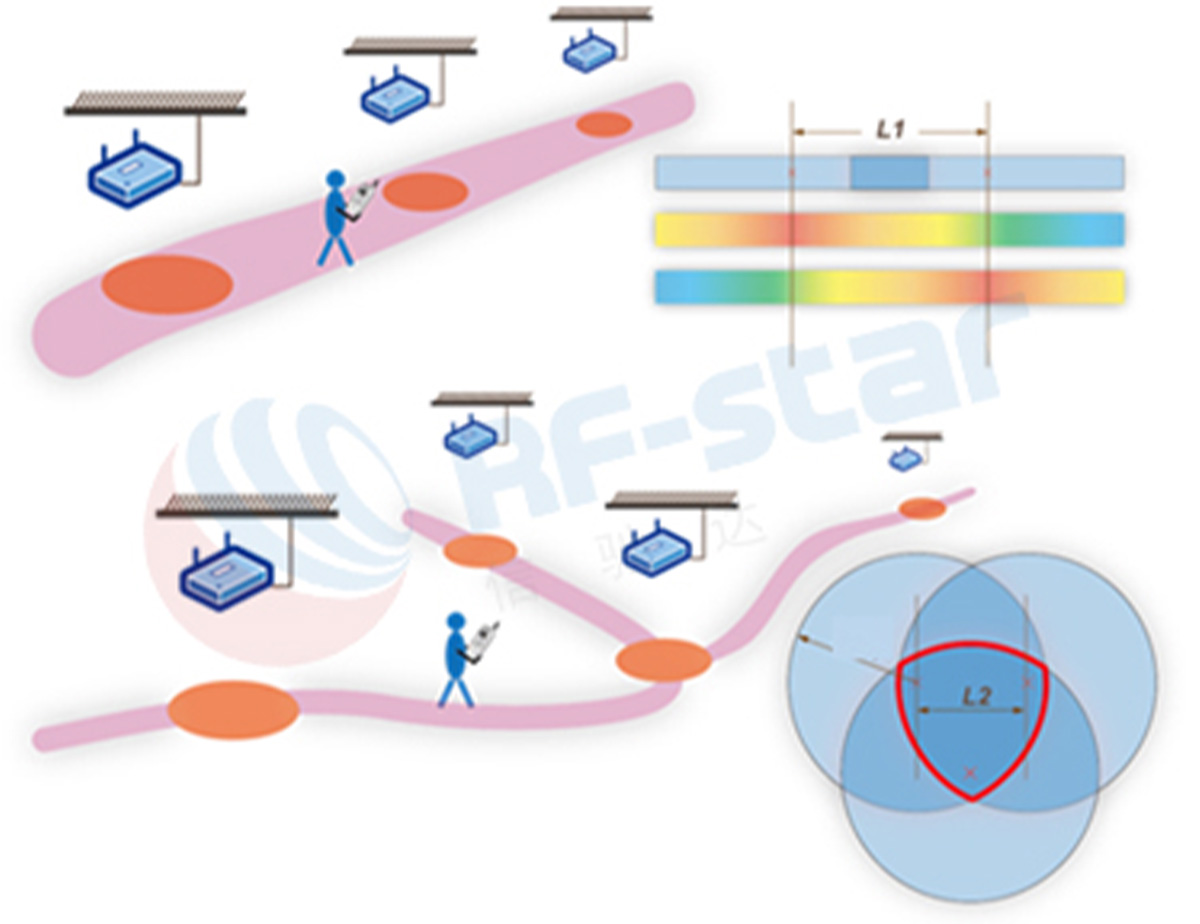

La passerelle Bluetooth mesure 3 à 5 mètres de haut dans la pièce et la couverture du signal Bluetooth est d'environ 10 mètres. Compte tenu de l'atténuation du signal, lorsque le positionnement Bluetooth est adopté, la passerelle Bluetooth est optimale à moins de 5 m du point de transmission Bluetooth. Lors du positionnement, le programme d'algorithme doit collecter au moins 3 signaux de passerelle Bluetooth liés au point de transmission Bluetooth pour réaliser le positionnement. Par rapport au positionnement Wi-Fi, le signal Bluetooth est plus stable et la précision de positionnement est plus élevée.

De nombreuses passerelles Bluetooth adoptent une alimentation PoE, ce qui réduit considérablement les coûts de maintenance ! Les passerelles Bluetooth sont généralement associées à des bracelets intelligents. Les bracelets intelligents sont conçus différemment selon les besoins des différentes scènes. Par exemple, les étudiants ont besoin d'une apparence à la mode. Le bracelet de prison, qui doit être démonté et a des exigences d'étanchéité IP68 pour répondre aux besoins d'une douche quotidienne.


La solution de positionnement intérieur Bluetooth a été appliquée partout sur le marché et diverses informations techniques sur Beacon peuvent être recherchées sur Internet. Que ce soit sur le marché domestique ou à l'étranger, les fortes exigences de la technologie Beacon ont attiré de plus en plus de fabricants à investir dans la R&D. En tant qu'entreprise leader dans l'industrie de l'IoT, RF-étoile La technologie a joué un rôle de pionnier. La balise RF-B-AR1, RF-B-AR4 lancés par RF-star sont simples à utiliser, des outils de support complets, des paramètres de configuration visuels et des seuils d'utilisation extrêmement bas pour aider les clients à raccourcir le cycle de construction du projet et aider les produits des clients à atterrir rapidement. Et il existe de nombreux scénarios d'application Beacon en Chine. À l'heure actuelle, l'application Beacon domestique gagne en maturité et la chaîne de positionnement intérieur Bluetooth commence à prendre forme. S'appuyant sur les avantages des produits Beacon en matière de faible consommation et de faible coût, la technologie RF-star a ouvert une large perspective pour l'application du positionnement intérieur Bluetooth.
