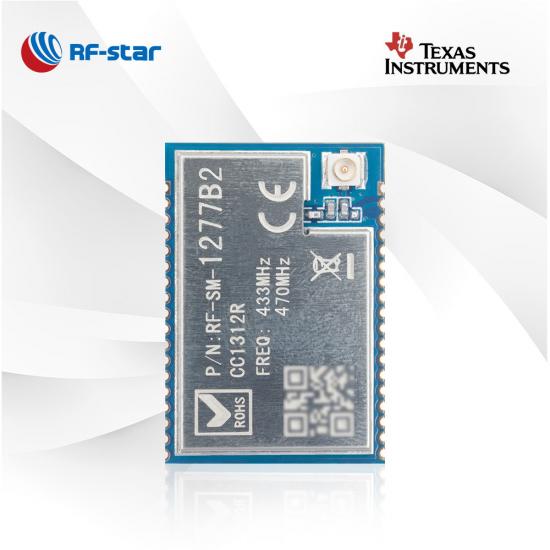

Module CC1312R prenant en charge 433 MHz 450 MHz RF-SM-1277B2

RF-SM-1277B2 est un module Sub-1G fonctionnant sous la fréquence 431 MHz ~ 537 MHz. Le module CC1312R peut être utilisé sur le marché de la détection. Choisissez le RF-SM-1277B2 pour améliorer la distance de transmission et faciliter la conception des produits finaux.
  • P/N:

    RF-SM-1277B2
  • SoC:

    CC1312R
  • Processeur:

    48 MHz Arm® Cortex®-M4F
  • Protocoles:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), WiSUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)
  • Fréquence de travail:

    431 MHz ~ 527 MHz

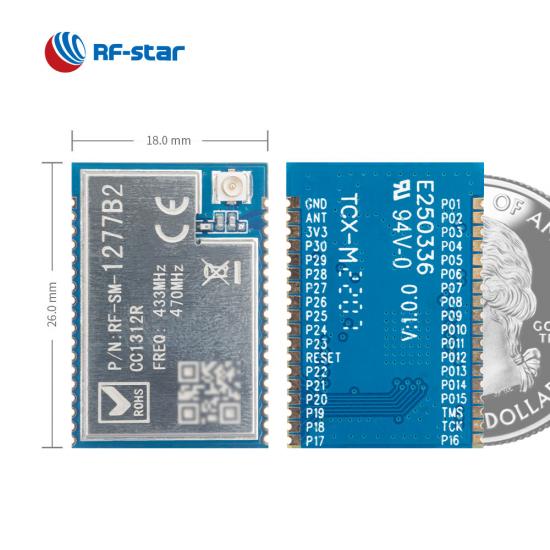

  • Paquet (mm):

    26.0 x 18.0 x 2.3
  • Caractéristiques:

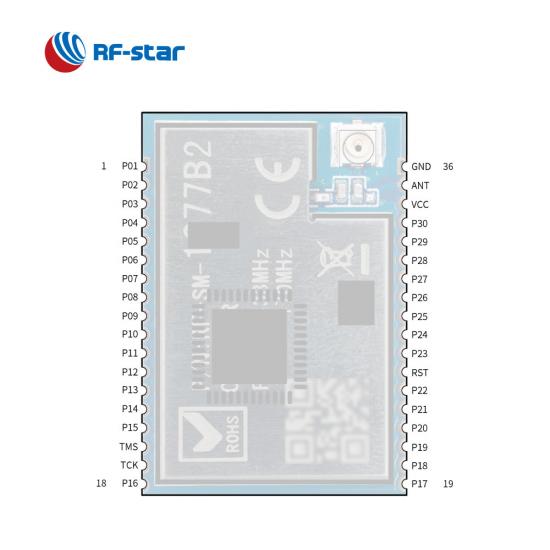

    All GPIOs are lead out
  • GPIO:

    30
  • Max. Puissance d'émission:

    +13 dBm
  • Gamme de transmission:

    1000 m

RF-SM-1277B2  est un module Sub-1G prenant en charge les fréquences 433 MHz et 450 MHz . Le circuit intégré principal est  TI CC1312R , son processeur principal Arm® Cortex®-M4F de 48 MHz permet au module RF une transmission longue portée et une consommation d'énergie ultra faible. L'option d'antenne du  connecteur d'antenne IPEX  et l'interface demi-trou permettent au client de choisir le mode de sortie du signal RF. La puissance TX peut atteindre  13 dBm , ce qui permet au module d'atteindre une couverture de transmission plus longue et de l'intégrer au contrôleur de capteur, à l'éclairage public intelligent, à l'automatisation des bâtiments, etc. Le module CC1312R prend également en charge le protocole de transmission transparent, afin que vous puissiez utilisez-le pour simplifier la charge de travail de conception.

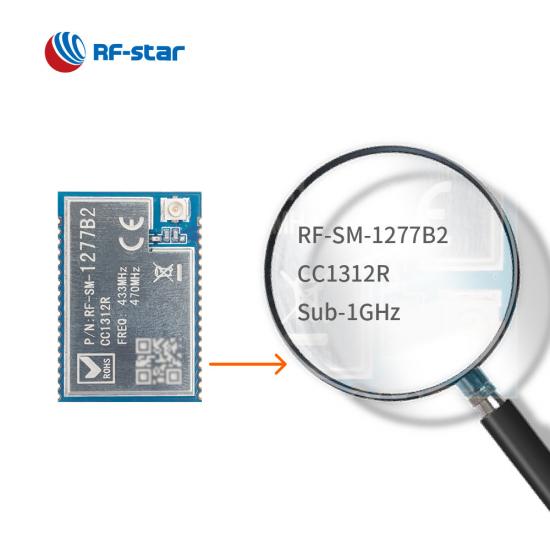

Module CC1312R inférieur à 1 GHz RF-SM-1277B2

Plusieurs protocoles

Le module CC1312R prend en charge IEEE 802.15.4g, les objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, les systèmes propriétaires et la pile TI 15.4 (Sub-1 GHz).

Large fréquence radio

Pour la fréquence de travail de 431 MHz à 527 MHz, les fréquences centrales peuvent être respectées : 433 MHz, 470 MHz et 500 MHz.

Antenne externe

Une correspondance d'antenne et une option pour le mode de sortie RF (connecteur d'antenne IPEX et interface demi-trou) vous permettent de connecter votre appareil en toute flexibilité.

Périphériques riches

Toutes les broches périphériques numériques peuvent être acheminées vers n'importe quel GPIO et ces interfaces, notamment ADC, UART, SPI, I2C, I2S, RTC, sont disponibles.

Mémoire plus grande que CC1310

· 352 Ko de mémoire flash programmable dans le système
· 256 Ko de ROM pour les protocoles et la bibliothèque
· 8 Ko de SRAM pour le cache (ou comme RAM à usage général)
· 20 Ko de SRAM à très faible fuite


- Caractéristiques  -

· PNT Wi-SUN

· Antenne externe

· Périphériques riches

· Fréquence :  431 MHz ~ 527 MHz

Caractéristique du module RF-SM-1277B2 Sub-1G



Ressource de référence :

Comparaison entre  les modules Sub-1G RF-SM-1277B1 et RF-SM-1277B2 basés sur le MCU CC1312


SoC sans fil :


  • Processeur ARM®  Cortex® - M4F 48 MHz
  • Puissance TX : jusqu'à +13 dBm
  • Sensibilité:
    • –121 dBm en mode longue portée
    • -110 dBm à 50 kbit/s
  • Mémoire
    • 352 Ko flash
    • 88 Ko de SRAM

Caractéristiques:


  • Sécurité AES-128
  • 30 GPIO

Plage de fonctionnement:


  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C
  • Fréquence : 431 MHz ~ 527 MHz


Périphériques riches :


  • CDA
  • UART
  • IPS
  • I²C
  • I²S
  • RTC


Certificats :


  • CE
  • RoHS
  • Atteindre
Modules Sub-1G série TI CC131x
Numéro d'article RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz
Antenne IPEX Interface demi-trou IPEX Interface IPEX/demi-trou Interface IPEX/demi-trou PCB Interface demi-trou PCB Interface IPEX/demi-trou Interface IPEX/demi-trou
RAM 152 Ko 88 Ko 88 Ko 88 Ko 88 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko
Éclair 704 Ko 352 Ko 352 Ko 352 Ko 352 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko
Protocoles Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz)
Source de courant 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Max. Puissance d'émission +20 dBm +20 dBm +14 dBm à moins de 1 GHz +5 dBm à 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilité de réception –121 dBm à Sub-1G (mode longue portée) –110 dBm à 50 Kbps Sub-1G –104 dBm à 125 kbps LE PHY codé –121 dBm à Sub-1G (mode longue portée) –110 dBm à Sub-1G (50 Kbps) –105 dBm à 125 kbps PHY codé LE –121 dBm @Sub G (mode longue portée) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE PHY codé –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 120 m @ 1M PHY (antenne PCB externe) 180 m @ LE Coded PHY (antenne PCB externe) 900 m @ 802.15.4 (antenne externe en bâton de colle) 900 m @ Sub-1G (antenne externe en bâton de colle) 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe)
Dimensions (mm) 26,5x16,8x2,2 25,0 x 16,4 x 2,2 26,5x16,8x2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
Les fonctions M-Bus sans fil, récupérateur d'énergie Agriculture intelligente, contrôle par capteurs Réseau intelligent, surveillance et contrôle industriels Supporte DMM, plage de transmission plus longue Supporte DMM, plage de transmission plus longue Antenne PCB intégrée Dimension ultra-petite, réalisable pour les antennes externes Broches enfichables pour une intégration facile Portée de transmission plus longue Portée de transmission plus longue
