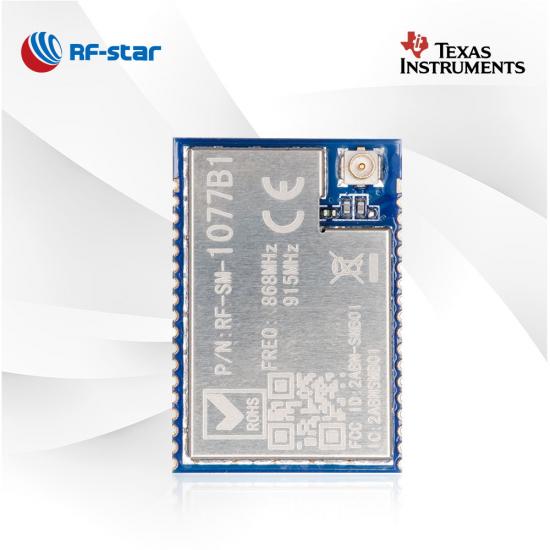

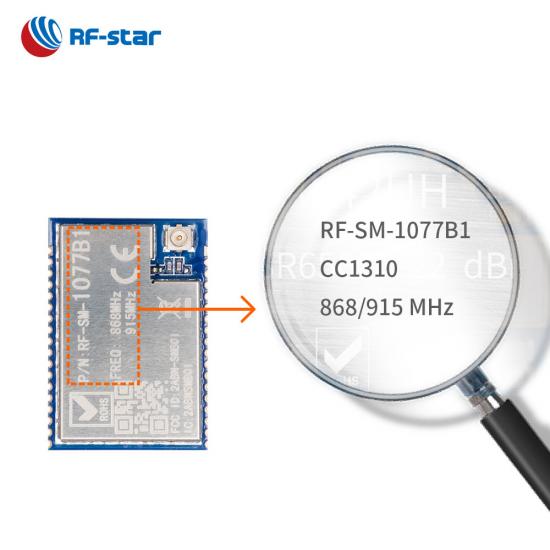

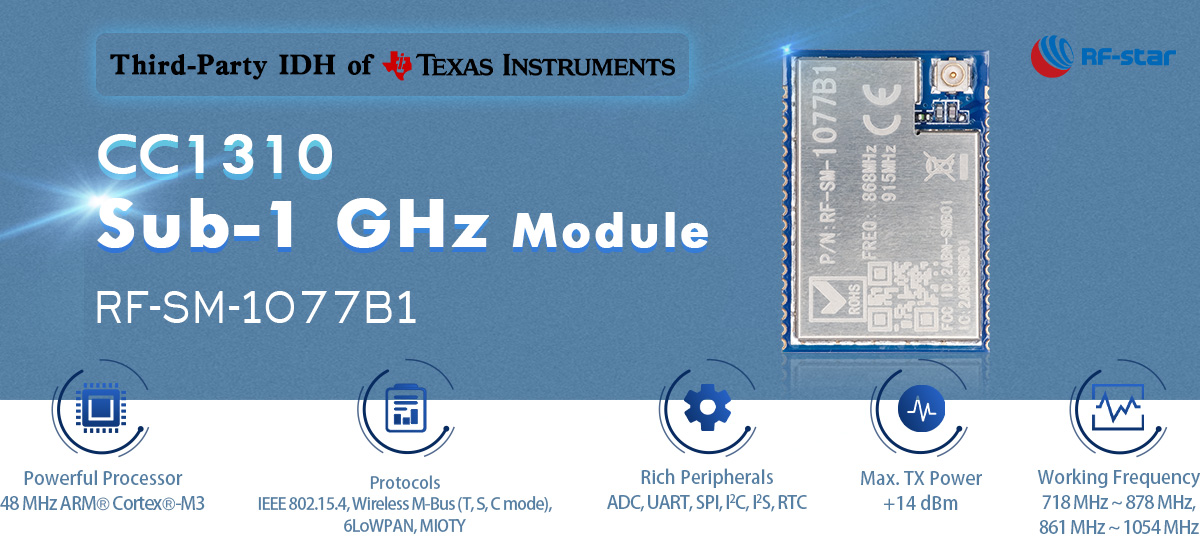

Module CC1310 Sub-1G prenant en charge 868 MHz et 915 MHz RF-SM-1077B1

RF-SM-1077B1 est un module CC1310 fonctionnant sous la fréquence inférieure à 1 GHz prenant en charge 868 MHz et 915 MHz. Le module Sub-1G est destiné aux applications longue portée et à faible consommation d'énergie. Il est largement utilisé sur le marché de la surveillance des capteurs. Choisissez l'émetteur-récepteur et l'émetteur 868 MHz - 915 MHz RF-SM-1077B1 pour simplifier vos appareils finaux.

  • P/N:

    RF-SM-1077B1
  • SoC:

    CC1310
  • Processeur:

    48 MHz Arm® Cortex®-M3
  • Protocoles:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY
  • Fréquence de travail:

    718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz
  • Paquet (mm):

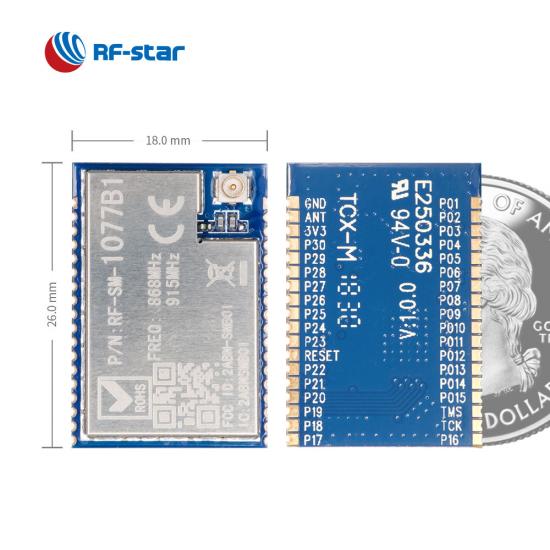

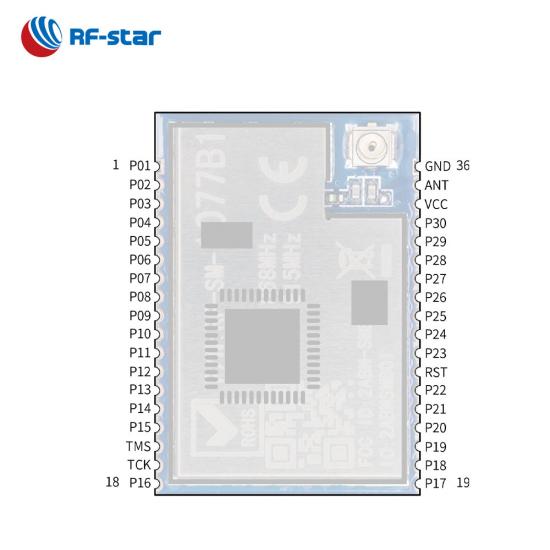

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin
  • Caractéristiques:

    All GPIOs are lead out
  • GPIO:

    30
  • Max. Puissance d'émission:

    +14 dBm
  • Gamme de transmission:

    1500 m

RF-SM-1077B1 est un module émetteur et récepteur 868 MHz - 915 MHz  . Ce module sub-1G est basé sur TI CC1310 et le processeur principal Arm® Cortex®-M3 de 48 MHz permet au module de gérer la transmission de données avec une consommation d'énergie ultra-faible. Il est intégré avec un cristal de 24,0 MHz, un balun, un filtre passe-bande, une adaptation d'antenne et une option d'antenne de connecteur d'antenne IPEX et l'interface demi-trou. La puissance TX peut atteindre 14 dBm sous le protocole RF-star, ce qui permet au module d'atteindre une couverture de transmission plus longue, adaptée aux systèmes d'alarme et de sécurité sans fil, aux applications de récupération d'énergie, aux réseaux intelligents et à la lecture automatique des compteurs, etc.


Module CC1310 Sub-1GHz prenant en charge la fréquence de 790 MHz à 930 MHz RF-SM-1077B1

Processeur puissant

Basé sur TI CC1310, le module RF-SM-1077B1 Sub-1G est conçu pour un émetteur-récepteur RF flexible à très faible consommation avec un puissant microcontrôleur ARM® Cortex®-M3 de 48 MHz.

Fréquence continue

Pour la fréquence de travail de 790 MHz à 930 MHz, les fréquences centrales peuvent être respectées : 868 MHz, 915 MHz et 920 MHz.

Protocole UART

Changez la fréquence radio : 868 MHz, 915 MHz et 920 MHz. Modifiez le débit de transmission des données : 625 bps, 50 Kbps, 200 Kbps.

Périphériques riches

Toutes les broches périphériques numériques peuvent être acheminées vers n'importe quel GPIO et ces interfaces, notamment ADC, UART, SPI, I2C, I2S, RTC, sont disponibles.

Modes de sortie RF flexibles

Vous pouvez choisir soit le connecteur d'antenne IPEX, soit la broche RF demi-trou pour satisfaire votre projet.




· Définir les paramètres : puissance TX, débit en bauds, canal

· Demande d'adresse RSSI et MAC

· Acquisition ADC activée

· Fréquence : 868  MHz, 915 MHz et 920 MHz.

Caractéristiques du module CC1310 sub-1G

SoC sans fil :


  • Processeur ARM®  Cortex® - M3 48 MHz
  • Puissance TX : jusqu'à +14 dBm
  • Sensibilité :
    • -124 dBm en mode longue portée
    • -110 dBm à 50 kbit/s
  • Mémoire
    • 128 Ko de mémoire flash
    • 8  Ko de SRAM
  • Débit de données :
    • 625 points de base
    • 50 kbit/s
    • 2 00 kbit/s

Caractéristiques:


  • Une sécurité ES-128
  • 30 GPIO


Plage de fonctionnement:


  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C
  • Fréquence : 718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz


Périphériques riches :


  • CDA
  • UART
  • IPS
  • I²C
  • I²S
  • RTC


Certificats :


  • CE
  • ROHS _
  • R chacun
Modules Sub-1G série TI CC131x
Numéro d'article RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Photo À déterminer
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz
Antenne IPEX Interface demi-trou IPEX Interface IPEX/demi-trou Interface IPEX/demi-trou PCB Interface demi-trou PCB Interface IPEX/demi-trou Interface IPEX/demi-trou
RAM 152 Ko 88 Ko 88 Ko 88 Ko 88 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko
Éclair 704 Ko 352 Ko 352 Ko 352 Ko 352 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko
Protocoles Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz)
Source de courant 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Max. Puissance d'émission +20 dBm +20 dBm +14 dBm à moins de 1 GHz +5 dBm à 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilité de réception –121 dBm à Sub-1G (mode longue portée) –110 dBm à 50 Kbps Sub-1G –104 dBm à 125 kbps LE PHY codé –121 dBm à Sub-1G (mode longue portée) –110 dBm à Sub-1G (50 Kbps) –105 dBm à 125 kbps PHY codé LE –121 dBm @Sub G (mode longue portée) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE PHY codé –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 120 m @ 1M PHY (antenne PCB externe) 180 m @ LE Coded PHY (antenne PCB externe) 900 m @ 802.15.4 (antenne externe en bâton de colle) 900 m @ Sub-1G (antenne externe en bâton de colle) 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe)
Dimensions (mm) 25,0 x 16,4 x 2,2 26,5x16,8x2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
Les fonctions M-Bus sans fil, récupérateur d'énergie Agriculture intelligente, contrôle par capteurs Réseau intelligent, surveillance et contrôle industriels Supporte DMM, plage de transmission plus longue Supporte DMM, plage de transmission plus longue Antenne PCB intégrée Dimension ultra-petite, réalisable pour les antennes externes Broches enfichables pour une intégration facile Portée de transmission plus longue Portée de transmission plus longue
