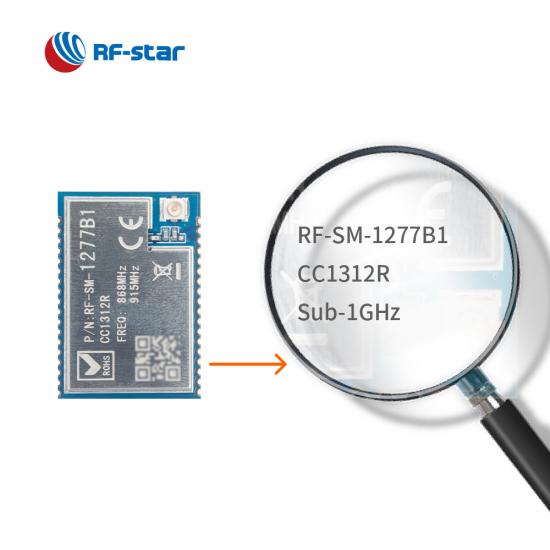

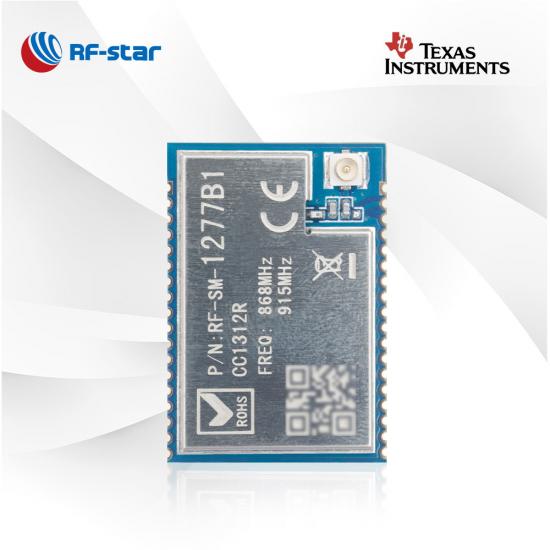

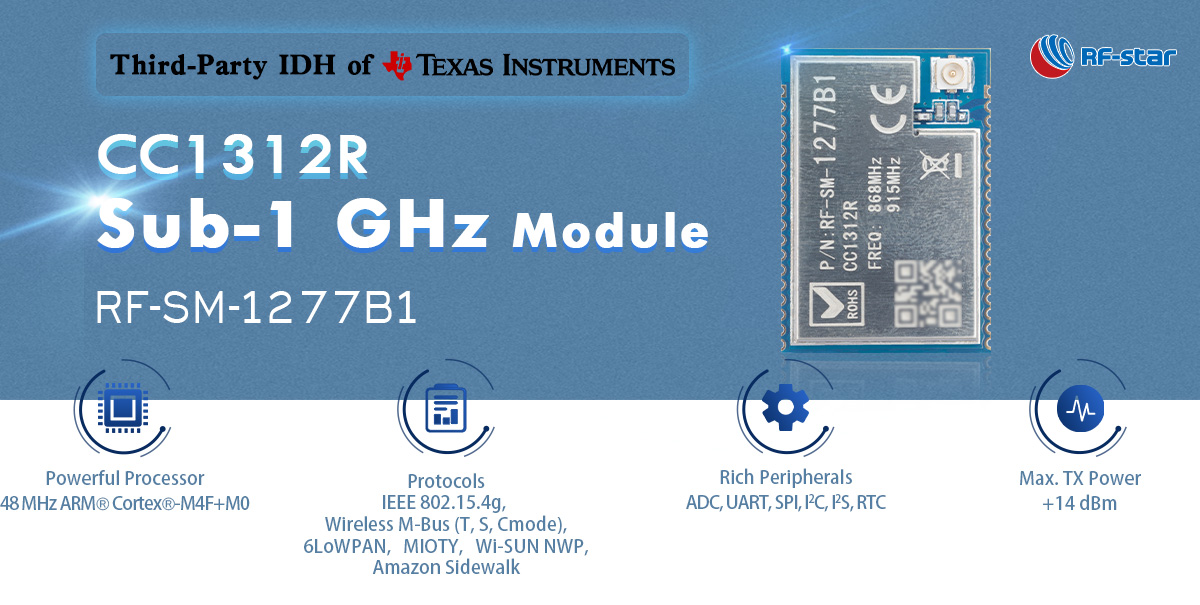

Module CC1312R Sub-1G prenant en charge 868 MHz 915 MHz 920 MHz RF-SM-1277B1

RF-SM-1277B1 est un module Sub-1GHz fonctionnant sous la fréquence 779 MHz ~ 930 MHz, particulièrement reconnu pour l'émetteur et l'émetteur-récepteur 868 MHz 915 MHz. Il est largement utilisé dans les exigences élevées avec une transmission longue portée et une faible consommation d'énergie. RF-SM-1277B1 sera un bon choix à insérer dans vos appareils finaux.
  • P/N:

    RF-SM-1277B1
  • SoC:

    CC1312R
  • Processeur:

    48 MHz Arm® Cortex®-M4F
  • Protocoles:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)
  • Fréquence de travail:

    779 MHz ~ 930 MHz

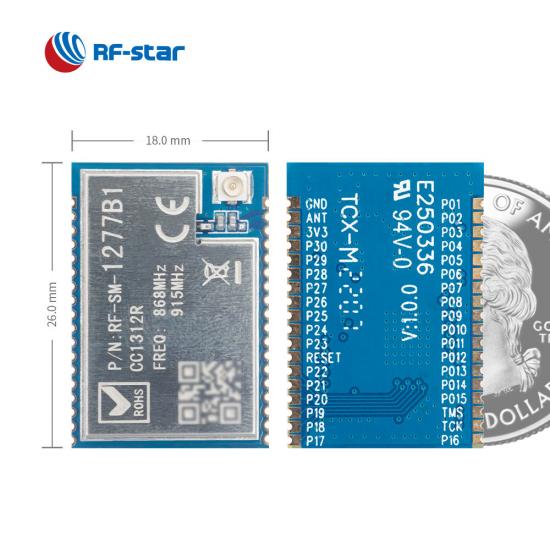

  • Paquet (mm):

    26.0 x 18.0 x 2.3
  • Caractéristiques:

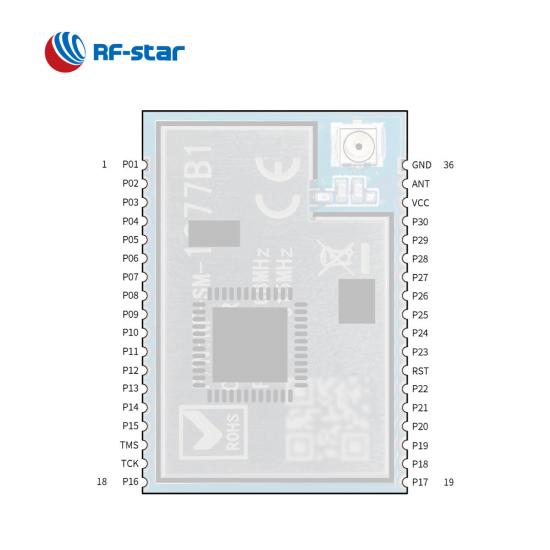

    All GPIOs are lead out
  • GPIO:

    30
  • Max. Puissance d'émission:

    +14 dBm
  • Gamme de transmission:

    1000 m

RF-SM-1277B1, un module Sub-1G basé sur TI CC1312R , le cœur principal de l'Arm® Cortex®-M4F 48 MHz permet au module d'être intégré dans une large série d'applications, telles que la détection, les réseaux intelligents et la lecture automatique des compteurs, sans fil systèmes d'alarme et de sécurité et télécommande à plus longue portée. Le module Sub-1GHz couvrant les fréquences populaires telles que 868 MHz , 915 MHz et 920 MHz  prend également en charge le protocole Wi-SUN, ce qui signifie qu'il peut être utilisé dans des applications industrielles plus complexes. Une puissance TX  jusqu'à  14 dBm et les options de sortie RF IPEX et une broche RF demi-trou  permettent au module d'atteindre une couverture de transmission plus longue.


Module CC1312R inférieur à 1 GHz RF-SM-1277B1

Plusieurs protocoles

Le module CC1312R prend en charge IEEE 802.15.4g, les objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, les systèmes propriétaires et la pile TI 15.4 (Sub-1 GHz).

Large fréquence radio

Pour la fréquence de travail de 790 MHz à 930 MHz, les fréquences centrales peuvent être respectées : 868 MHz, 915 MHz et 920 MHz.

Antenne externe

Une correspondance d'antenne et une option pour le mode de sortie RF (connecteur d'antenne IPEX et interface RF demi-trou) vous permettent de connecter votre appareil en toute flexibilité.

Périphériques riches

Toutes les broches périphériques numériques peuvent être acheminées vers n'importe quel GPIO et ces interfaces, notamment ADC, UART, SPI, I2C, I2S, RTC, sont disponibles.

Mémoire plus grande que CC1310

· 352 Ko de mémoire flash programmable dans le système
· 256 Ko de ROM pour les protocoles et la bibliothèque
· 8 Ko de SRAM pour le cache (ou comme RAM à usage général)
· 20 Ko de SRAM à très faible fuite



- Caractéristiques  -

· PNT Wi-SUN

· Antenne externe

· Périphériques riches

· Fréquence :  779 MHz ~ 930 MHz

Fonctionnalité du module RF-SM-1277B1 Sub-1G

Ressource de référence :

Comparaison entre  les modules Sub-1G RF-SM-1277B1 et RF-SM-1277B2 basés sur le MCU CC1312

RF-star implémente la technologie Wi-SUN

SoC sans fil :

  • Processeur ARM®  Cortex® - M4F 48 MHz
  • Puissance TX : jusqu'à +14 dBm
  • Sensibilité:
    • –121 dBm en mode longue portée
    • -110 dBm à 50 kbit/s
  • Mémoire
    • 352 Ko flash
    • 88 Ko de SRAM

Caractéristiques:

  • Sécurité AES-128
  • 30 GPIO


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C
  • Fréquence : 779 MHz ~ 930 MHz



Périphériques riches :

  • CDA
  • UART
  • IPS
  • I²C
  • I²S
  • RTC


Certificats :

  • CE
  • RoHS
  • Atteindre
Modules Sub-1G série TI CC131x
Numéro d'article RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz
Antenne IPEX Interface demi-trou IPEX Interface IPEX/demi-trou Interface IPEX/demi-trou PCB Interface demi-trou PCB Interface IPEX/demi-trou Interface IPEX/demi-trou
RAM 152 Ko 88 Ko 88 Ko 88 Ko 88 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko
Éclair 704 Ko 352 Ko 352 Ko 352 Ko 352 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko
Protocoles Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz)
Source de courant 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Max. Puissance d'émission +20 dBm +20 dBm +14 dBm à moins de 1 GHz +5 dBm à 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilité de réception –121 dBm à Sub-1G (mode longue portée) –110 dBm à 50 Kbps Sub-1G –104 dBm à 125 kbps LE PHY codé –121 dBm à Sub-1G (mode longue portée) –110 dBm à Sub-1G (50 Kbps) –105 dBm à 125 kbps PHY codé LE –121 dBm @Sub G (mode longue portée) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE PHY codé –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 120 m @ 1M PHY (antenne PCB externe) 180 m @ LE Coded PHY (antenne PCB externe) 900 m @ 802.15.4 (antenne externe en bâton de colle) 900 m @ Sub-1G (antenne externe en bâton de colle) 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe)
Dimensions (mm) 26,5x16,8x2,2 25,0 x 16,4 x 2,2 26,5x16,8x2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
Les fonctions M-Bus sans fil, récupérateur d'énergie Agriculture intelligente, contrôle par capteurs Réseau intelligent, surveillance et contrôle industriels Supporte DMM, plage de transmission plus longue Supporte DMM, plage de transmission plus longue Antenne PCB intégrée Dimension ultra-petite, réalisable pour les antennes externes Broches enfichables pour une intégration facile Portée de transmission plus longue Portée de transmission plus longue
