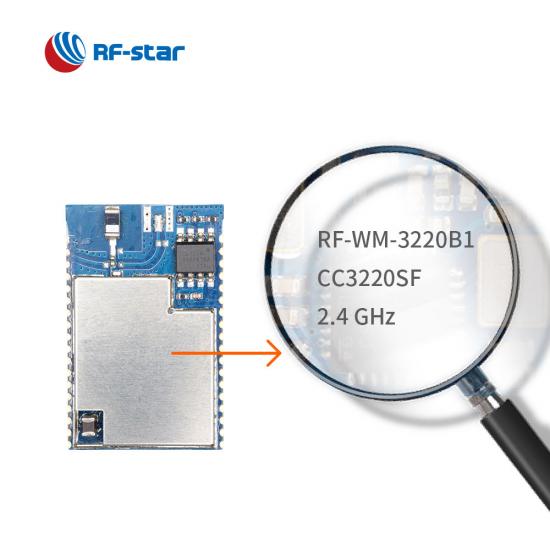

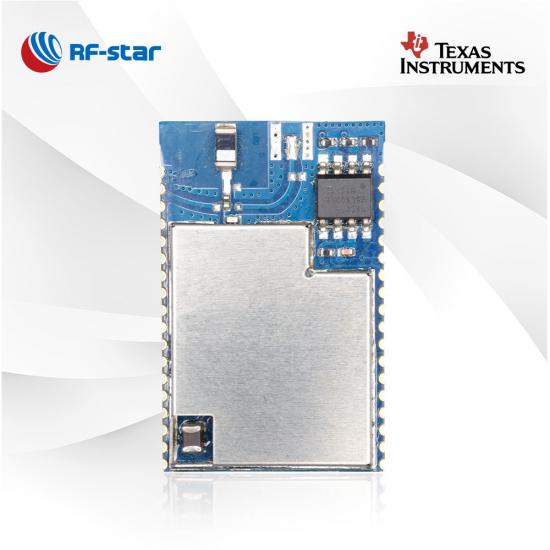

CC3220SF Module WLAN/Wi-Fi 2,4 G RF-WM-3220B1

  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price
  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price
  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price
  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price

CC3220SF Module WLAN/Wi-Fi 2,4 G RF-WM-3220B1

RF-WM-3220B1 est un module Wi-Fi de haute sécurité. Ses fonctionnalités permettent au module WLAN CC3220SF de mettre en œuvre des applications complexes et exigeantes. Les riches ressources le rendent populaire dans les appareils haut de gamme.

  • P/N:

    RF-WM-3220B1

  • SoC:

    CC3220SF

  • Processeur:

    ARM® Cortex™-M4 at 80 MHz

  • Protocoles:

    Wi-Fi 2.4 GHz

  • Fréquence de travail:

    2412 MHz ~ 2472 MHz

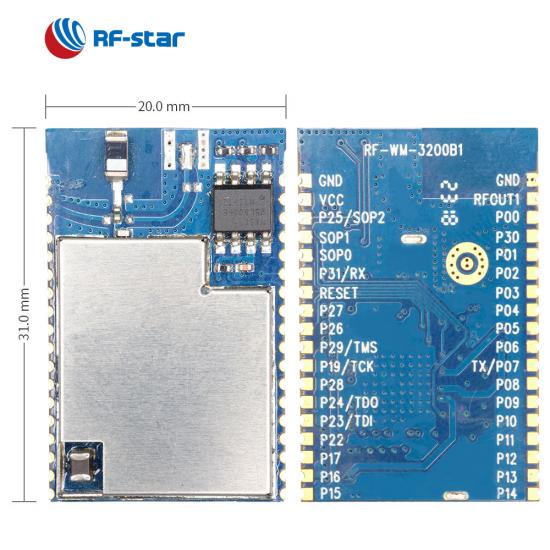

  • Paquet (mm):

    31.0 × 20.0 × 2.8, 1.52 pitch, 36-pin

  • Caractéristiques:

    802.11bgn, IPv4 & IPv6, 6 secure sockets, 4 STA's

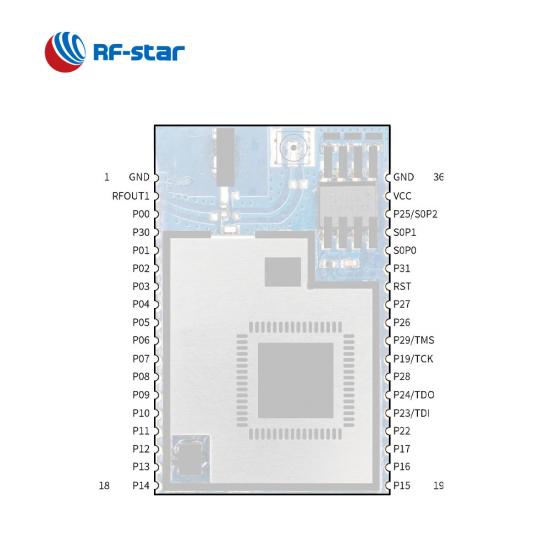

  • GPIO:

    27

  • Max. Puissance d'émission:

    +17 dBm (11 Mbps @ CCK)

  • Gamme de transmission:

    300 m
Enquête maintenant

RF-WM-3220B1 est un module Wi-Fi 2,4 GHz basé sur le SoC sans fil TI SimpleLink CC3220SF avec le microcontrôleur ARM® Cortex™-M4 hautes performances intégré. Le module intègre les cristaux, le flash intégré de 1 Mo et le flash externe de 4 Mo, un filtre, une correspondance d'antenne et une voie de sortie RF en option pour l'antenne à puce, le connecteur IPEX et l'interface demi-trou. Il prend en charge le mode AP (point d'accès) avec quatre stations, le mode STA (station) et le mode Wi-Fi Direct, et le sous-système basé sur ROM du SoC CC3220SF comprend une radio 802.11b/g/n, une bande de base et un MAC avec un puissant moteur de cryptographie. Le module comprend une gestion optimisée de la faible consommation, une sécurité réseau améliorée, une identité de périphérique et des clés asymétriques, une pile IPv6 TCP/IP, jusqu'à 16 sockets BSD simultanés, dont 6 sécurisés, une prise en charge HTTPS et une prise en charge de l'API RESTful. Toutes les fonctionnalités en font un module puissant dans vos applications.


Caractéristiques du module Wi-Fi CC3220SF 2,4 GHz


- Applications -

· Vidéosurveillance

· Systèmes de sécurité des bâtiments

· Sonnettes vidéo

· Systèmes CVC

· Infrastructure de réseau

· Médical et soins de santé

Applications du module Wi-Fi CC3220SF 2,4 GHz


SoC sans fil :

  • Processeur ARM®  Cortex® - M4 80 MHz
  • Puissance d'émission :
    • +17 dBm (IEEE 802.11 B, 11 Mbit/s à CCK)
    • + 13 dBm (IEEE 802.11 G, 54 Mbit/s @ OFDM)
    • + 12 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Sensibilité :
    • -82 dBm (IEEE 802.11 B, 11 Mbit/s à CCK)
    • -70 dBm (IEEE 802.11 G, 54 Mbit/s à OFDM)
    • -67 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Mémoire
    • 1 Mo intégré + 4 Mo de flash externe
    • 256 Ko de RAM
  • Débit des applications :
    • UDP : 16 Mbit/s
    • TCP : 13 Mbit/s
    • Pic : 72 Mbit/s
  • Sécurité :
    • Caractéristiques matérielles
      • Environnements d'exécution séparés
      • Identité de l'appareil
      • Moteur de chiffrement matériel pour une sécurité rapide et avancée, notamment : AES, DES, 3DES, SHA2, MD5, CRC et Checksum
      • Programmation sécurisée initiale :
        • Sécurité du débogage
        • Les ports JTAG et Debug sont verrouillés
      • Sécurité Wi-Fi personnelle et professionnelle
      • Sockets sécurisés (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • Serveur HTTPS
      • Catalogue de certificats racine de confiance
      • Clé publique racine de confiance TI
    • Sécurité du réseau
      • Sécurité Wi-Fi personnelle et professionnelle
      • Sockets sécurisés (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • Serveur HTTPS
      • Catalogue de certificats racine de confiance
      • Clé publique racine de confiance TI
    • Protection IP du logiciel
      • Stockage des clés de sécurité
      • Sécurité du système de fichiers
      • Détection de falsification du logiciel
      • Protection contre le clonage
      • Démarrage sécurisé : validez l'intégrité et l'authenticité du binaire d'exécution lors du démarrage
    • Applications réseau intégrées exécutées sur le processeur réseau dédié
      • Serveur Web HTTP/HTTPS avec rappels utilisateur dynamiques
      • mDNS, DNS-SD, serveur DHCP
      • Ping
    • Mécanisme de récupération – peut restaurer les paramètres d'usine par défaut ou une image d'usine complète

Sous-système de processeur de réseau Wi -Fi

  • Modes Wi-Fi :
    • Poste 802.11b/g/n
    • Le point d'accès (AP) 802.11b/g prend en charge jusqu'à quatre stations
    • Client Wi-Fi direct ®  et propriétaire du groupe
  • Sécurité personnelle et d'entreprise WPA2 : WEP, WPATM / WPA2TM PSK, WPA2 entreprise (802.1x)
  • Pile TCP/IP IPv4 et IPv6
  • Interfaces de programmation d'applications (API) de socket BSD conformes aux normes de l'industrie
    • 16 sockets TCP ou UDP simultanés
    • 6 sockets TLS ou SSL simultanées
  • Adressage IP : IP statique, LLA, DHCPv4, DHCPv6 avec détection d'adresse en double (DAD)
  • Gestionnaire de connexion SimpleLink pour des connexions Wi-Fi autonomes et rapides
  • Approvisionnement Wi-Fi flexible avec la technologie SmartConfig TM , le mode AP et les options WPS2
  • Prise en charge de l'API RESTful à l'aide du serveur HTTP Internet



Plage de fonctionnement:


  • Plage de tension d'alimentation 2,7 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C
  • Fréquence : 2412 MHz ~ 2472 MHz


Périphériques riches :


  • McASP prend en charge deux canaux I²S
  • SD _
  • SPI _
  • U- ART
  • I²C
  • MLI
  • CDA
  • Interface d'imageur synchrone



Certificat :


  • FCC _
  • ROHS _


Modules Wi-Fi série TI CC32xx
Numéro d'article RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
CI CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Cœur ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz
Antenne Tampon PCB/Tampon Tampon PCB/Tampon Puce/IPEX/Pad Tampon Puce/IPEX/Pad
RAM 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko
Éclair 4 Mo (module intégré) 4 Mo (module intégré) 1 Mo (IC intégré) 4 Mo (Module intégré) 1 Mo (IC intégré) 4 Mo (Module intégré) 1 Mo (IC intégré) 4 Mo (Module intégré) 1 Mo (module intégré) 1 Mo (module intégré)
Protocoles 802.11 a/b/g/n : 2,4 GHz et 5 GHz 802.11 a/b/g/n : 2,4 GHz et 5 GHz 802.11 a/b/g/n : 2,4 GHz et 5 GHz 802.11 a/b/g/n : 2,4 GHz et 5 GHz 802.11 b/g/n : 2,4 GHz 802.11 b/g/n : 2,4 GHz 802.11 b/g/n : 2,4 GHz
Source de courant 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V
Fréquence Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 120 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 120 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 120 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 120 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 135 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Hibernation : 4,0 µA Veille profonde à faible consommation (LPDS) : 250 µA Inactif connecté (MCU en LPDS) : 825 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 229 mA Hibernation : 4,0 µA Veille profonde à faible consommation (LPDS) : 250 µA Inactif connecté (MCU en LPDS) : 825 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 229 mA
Max. Puissance d'émission +18,0 dBm à 2,4 GHz (1 DSSS) +18,1 dBm à 5 GHz (6 OFDM) +18,0 dBm à 2,4 GHz (1 DSSS) +18,1 dBm à 5 GHz (6 OFDM) +18,0 dBm à 2,4 GHz (1 DSSS) +18,1 dBm à 5 GHz (6 OFDM) +18,0 dBm à 2,4 GHz (1 DSSS) +18,1 dBm à 5 GHz (6 OFDM) +18 dBm à 1 DSSS +14,5 dBm à 54 OFDM +18 dBm à 1 DSSS +14,5 dBm à 54 OFDM +18 dBm à 1 DSSS +14,5 dBm à 54 OFDM
Sensibilité de réception -96 dBm à 2,4 GHz (1 DSSS) -92 dBm à 5 GHz (6 OFDM) -96 dBm à 2,4 GHz (1 DSSS) -92 dBm à 5 GHz (6 OFDM) -96 dBm à 2,4 GHz (1 DSSS) -92 dBm à 5 GHz (6 OFDM) -96 dBm à 2,4 GHz (1 DSSS) -92 dBm à 5 GHz (6 OFDM) -96 dBm à 1 DSSS -74,0 dBm à 54 OFDM -96 dBm à 1 DSSS -74,0 dBm à 54 OFDM -96 dBm à 1 DSSS -74,0 dBm à 54 OFDM
Sécurité WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine : (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine : (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine : (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine : (AES, DES, SHA/MD5, CRC) Sécurité personnelle et d'entreprise WPA2 : WEP, WPA™/WPA2™ PSK, WPA2 Enterprise (802.1x), moteur de chiffrement : AES, DES, 3DES, SHA2, MD5, CRC et somme de contrôle ; Sockets sécurisés (SSLv3, TLS1.0, TLS1.1, TLS1.2) Moteur de chiffrement : AES, DES et 3DES, SHA2 et MD5, CRC et somme de contrôle Moteur de chiffrement : AES, DES et 3DES, SHA2 et MD5, CRC et somme de contrôle
Périphérique PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface caméra parallèle 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface caméra parallèle 8 bits
GPIO 27 27 27 27 27 27 27
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Portée de transmission 200 m (antenne PCB externe) 150 m 200 m (antenne PCB externe) 150 m 100 m (Antenne à puce) 200 m (antenne PCB externe) 100 m (Antenne à puce)
Dimensions (mm) 20,5x17,5x1,7 25,0x20,5x2,3 20,5x17,5x1,7 25 x 20,5 x 2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Emballer LGA LGA LGA LGA Demi-trou au pas de 1,27 mm LGA Demi-trou au pas de 1,27 mm
Les fonctions Wi-Fi double fréquence, 5G basse consommation, compatible avec TI CC3232MODS Wi-Fi double fréquence, 5G basse consommation, compatible avec TI CC3232MODAS Wi-Fi double fréquence, 5G basse consommation, compatible avec TI CC3232MODSF Wi-Fi double fréquence, 5G basse consommation, compatible avec TI CC3232MODASF Plusieurs modes de sortie d'antenne Consommation d'énergie réduite, compatible avec TI CC3200MOD Consommation d'énergie réduite, prise en charge des commandes AT
