Module Wi-Fi double bande CC3235S 2,4 GHz et 5 GHz avec mémoire Flash de 4 Mo RF-WM-3235A1S

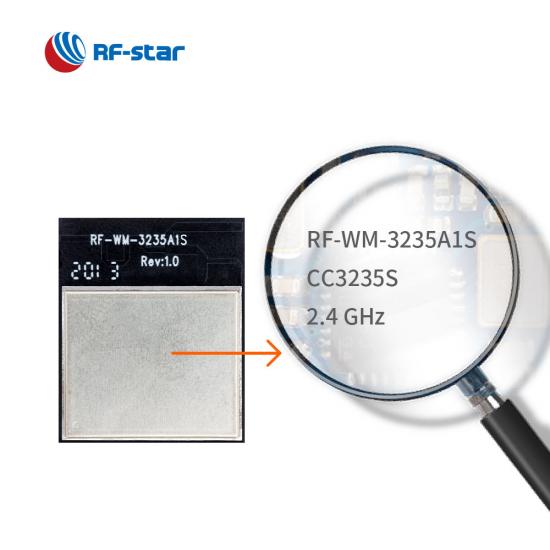

  • CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S

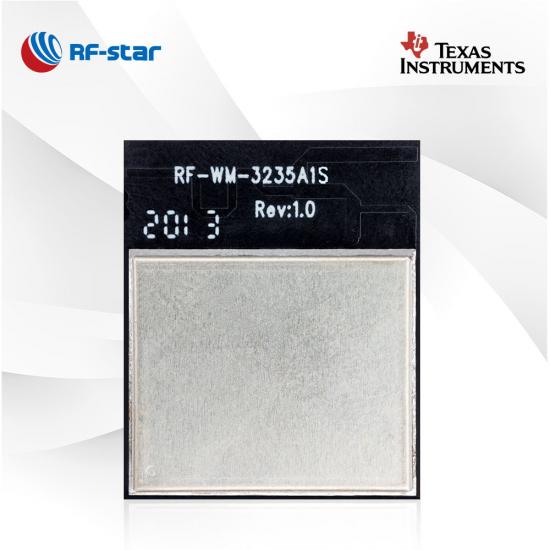

  • CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S
  • CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S
  • CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S

Module Wi-Fi double bande CC3235S 2,4 GHz et 5 GHz avec mémoire Flash de 4 Mo RF-WM-3235A1S

RF-WM-3235A1S est un module Wi-Fi double bande basse consommation. Il est compatible broche-2 broches avec TI CC3235MODAS. Le module doté d'une antenne PCB haute performance peut considérablement économiser votre travail de conception sur vos appareils finaux.

  • P/N:

    RF-WM-3235A1S

  • SoC:

    CC3235S

  • Processeur:

    ARM® Cortex™-M4 at 80 MHz

  • Protocoles:

    Wi-Fi 2.4 GHz, Wi-Fi 5 GHz

  • Fréquence de travail:

    2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz

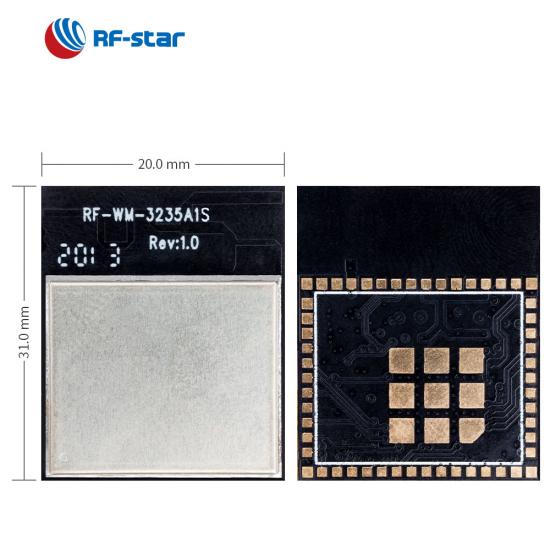

  • Paquet (mm):

    20.5 × 25.0 × 2.5, 1.27 pitch, 63-pin

  • Caractéristiques:

    802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODAS

  • GPIO:

    27

  • Max. Puissance d'émission:

    +18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)

  • Gamme de transmission:

    300 m
Enquête maintenant

Le RF-WM-3235A1S est auto-conçu selon le SoC sans fil TI SimpleLink CC3235S avec le MCU ARM® Cortex™-M4 hautes performances . Il se compose de cristaux, d'un flash externe de 4 Mo, d'un combineur 2,4 GHz et 5 GHz et d'une antenne PCB intégrée. Le module peut fonctionner sous trois modes, dont le mode AP (point d'accès), le mode STA (station) et le mode Wi-Fi Direct (uniquement pour 2,4 GHz). Le processeur réseau du CC3235 peut exécuter toutes les couches logiques Wi-Fi et Internet. Ce sous-système basé sur ROM décharge complètement le MCU hôte et comprend une radio bi-bande 802.11 a/b/g/n 2,4 GHz et 5 GHz, une bande de base et un MAC avec un puissant moteur de cryptographie matérielle. Ce module comprend les éléments suivants : 802.11a (5 GHz), sélection d'antenne, jusqu'à 16 prises sécurisées simultanées, demande de signature de certificat (CSR), protocole d'état de certificat en ligne (OCSP), fonctionnalités d'économie d'énergie IoT certifiées Wi-Fi® Alliance ( tels que DMS, proxy ARP, etc.), le mode sans hôte pour décharger les transmissions de paquets de modèles, l'analyse rapide améliorée, etc. Tous les modules RF-star CC3235S et CC2335SF sont compatibles broche-2 broches.



- Applications -

·  Outils alimentés sur secteur

·  Laveuse et sécheuse

·  Chargeur de batterie

·  Pompes et ventilateurs

·  Interface utilisateur et modules de connectivité

·  Climatiseur intérieur et extérieur

SoC sans fil :


  • Processeur ARM®  Cortex® - M4 80 MHz
  • Puissance d'émission :
    • +18,0 dBm à 2,4 GHz (1 DSSS)
    • +18,1 dBm à 5 GHz (6 OFDM)
  • Sensibilité :
    • -96 dBm à 2,4 GHz (1 DSSS)
    • -92 dBm à 5 GHz (6 OFDM)
  • Mémoire
    • Flash externe de 4 Mo
    • 256 Ko de RAM
  • Débit des applications :
    • UDP : 16 Mbit/s
    • TCP : 13 Mbit/s
  • Sécurité :
    • WEP
    • WPA™/WPA2™PSK
    • WPA2 Entreprise
    • WPA3™ Personnel
    • WPA3™ Entreprise


Sous-système de processeur de réseau Wi -Fi :


  • 802.11 a/b/g/n 2,4 GHz et 5 GHz
  • Modes :
    • Point d'accès (AP)
    • Gare (STA)
    • Wi-Fi Direct ®  (uniquement pris en charge sur 2,4 GHz)
  • Protocoles Internet et applicatifs :
    • Serveur HTTPs, mDNS, DNS-SD, DHCP
    • Pile TCP/IP IPv4 et IPv6
    • 16 sockets BSD (TLS v1.2 et SSL 3.0 entièrement sécurisés)

Fonctionnalités de sécurité multicouches :


  • Environnements d'exécution séparés
  • Sécurité du réseau
  • Identité et clé de l'appareil
  • Moteurs cryptographiques à accélérateur matériel (AES, DES, SHA/MD5, CRC)
  • Sécurité du système de fichiers (cryptage, authentification, contrôle d'accès)
  • Programmation sécurisée initiale
  • Détection de falsification du logiciel
  • Démarrage sécurisé
  • Demande de signature de certificat (CSR)
  • Paire de clés unique par appareil


Plage de fonctionnement:


  • Plage de tension d'alimentation 2,1 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C
  • Fréquence : 2 412 MHz ~ 2 472 MHz, 5 180 MHz ~ 5 825 MHz


Périphériques riches :


  • Caméra parallèle
  • McASP
  • I²S
  • SD /MMC
  • U- ART
  • IPS
  • I²C
  • MLI
  • CDA


Modules Wi-Fi série TI CC32xx
Numéro d'article RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
CI CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Cœur ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz
Antenne Tampon PCB/Tampon Tampon PCB/Tampon Puce/IPEX/Pad Tampon Puce/IPEX/Pad
RAM 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko
Éclair 4 Mo (module intégré) 4 Mo (module intégré) 1 Mo (IC intégré) 4 Mo (Module intégré) 1 Mo (IC intégré) 4 Mo (Module intégré) 1 Mo (IC intégré) 4 Mo (Module intégré) 1 Mo (module intégré) 1 Mo (module intégré)
Protocoles 802.11 a/b/g/n : 2,4 GHz et 5 GHz 802.11 a/b/g/n : 2,4 GHz et 5 GHz 802.11 a/b/g/n : 2,4 GHz et 5 GHz 802.11 a/b/g/n : 2,4 GHz et 5 GHz 802.11 b/g/n : 2,4 GHz 802.11 b/g/n : 2,4 GHz 802.11 b/g/n : 2,4 GHz
Source de courant 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V 2,7 V ~ 3,6 V, recommandé à 3,3 V
Fréquence Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 120 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 120 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 120 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 120 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Arrêt : 1 µA Hibernation : 4,5 µA Veille profonde à faible consommation (LPDS) : 135 µA Inactif connecté (MCU en LPDS) : 710 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 223 mA Hibernation : 4,0 µA Veille profonde à faible consommation (LPDS) : 250 µA Inactif connecté (MCU en LPDS) : 825 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 229 mA Hibernation : 4,0 µA Veille profonde à faible consommation (LPDS) : 250 µA Inactif connecté (MCU en LPDS) : 825 µA Trafic RX (MCU actif) : 59 mA Trafic TX (MCU actif) : 229 mA
Max. Puissance d'émission +18,0 dBm à 2,4 GHz (1 DSSS) +18,1 dBm à 5 GHz (6 OFDM) +18,0 dBm à 2,4 GHz (1 DSSS) +18,1 dBm à 5 GHz (6 OFDM) +18,0 dBm à 2,4 GHz (1 DSSS) +18,1 dBm à 5 GHz (6 OFDM) +18,0 dBm à 2,4 GHz (1 DSSS) +18,1 dBm à 5 GHz (6 OFDM) +18 dBm à 1 DSSS +14,5 dBm à 54 OFDM +18 dBm à 1 DSSS +14,5 dBm à 54 OFDM +18 dBm à 1 DSSS +14,5 dBm à 54 OFDM
Sensibilité de réception -96 dBm à 2,4 GHz (1 DSSS) -92 dBm à 5 GHz (6 OFDM) -96 dBm à 2,4 GHz (1 DSSS) -92 dBm à 5 GHz (6 OFDM) -96 dBm à 2,4 GHz (1 DSSS) -92 dBm à 5 GHz (6 OFDM) -96 dBm à 2,4 GHz (1 DSSS) -92 dBm à 5 GHz (6 OFDM) -96 dBm à 1 DSSS -74,0 dBm à 54 OFDM -96 dBm à 1 DSSS -74,0 dBm à 54 OFDM -96 dBm à 1 DSSS -74,0 dBm à 54 OFDM
Sécurité WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine : (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine : (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine : (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine : (AES, DES, SHA/MD5, CRC) Sécurité personnelle et d'entreprise WPA2 : WEP, WPA™/WPA2™ PSK, WPA2 Enterprise (802.1x), moteur de chiffrement : AES, DES, 3DES, SHA2, MD5, CRC et somme de contrôle ; Sockets sécurisés (SSLv3, TLS1.0, TLS1.1, TLS1.2) Moteur de chiffrement : AES, DES et 3DES, SHA2 et MD5, CRC et somme de contrôle Moteur de chiffrement : AES, DES et 3DES, SHA2 et MD5, CRC et somme de contrôle
Périphérique PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface caméra parallèle 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface caméra parallèle 8 bits
GPIO 27 27 27 27 27 27 27
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Portée de transmission 200 m (antenne PCB externe) 150 m 200 m (antenne PCB externe) 150 m 100 m (Antenne à puce) 200 m (antenne PCB externe) 100 m (Antenne à puce)
Dimensions (mm) 20,5x17,5x1,7 25,0x20,5x2,3 20,5x17,5x1,7 25 x 20,5 x 2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Emballer LGA LGA LGA LGA Demi-trou au pas de 1,27 mm LGA Demi-trou au pas de 1,27 mm
Les fonctions Wi-Fi double fréquence, 5G basse consommation, compatible avec TI CC3232MODS Wi-Fi double fréquence, 5G basse consommation, compatible avec TI CC3232MODAS Wi-Fi double fréquence, 5G basse consommation, compatible avec TI CC3232MODSF Wi-Fi double fréquence, 5G basse consommation, compatible avec TI CC3232MODASF Plusieurs modes de sortie d'antenne Consommation d'énergie réduite, compatible avec TI CC3200MOD Consommation d'énergie réduite, prise en charge des commandes AT
