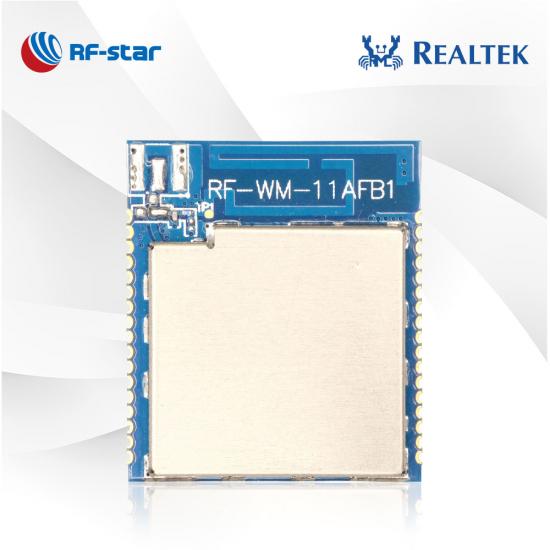

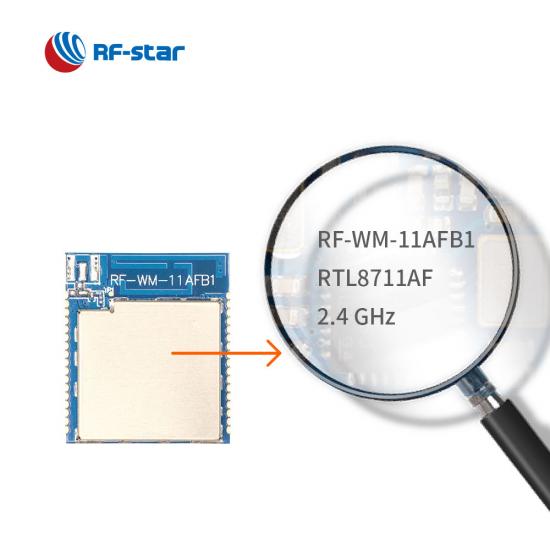

Module Wi-Fi RealTek RTL8711AF RF-WM-11AFB1

RF-WM-11AFB1 est un module Wi-Fi destiné aux marchés à faible consommation. Le module doté de ressources riches le rend populaire dans les applications de l'Internet des objets.

P/N:
RF-WM-11AFB1
SoC:
RTL8711AF
Processeur:
ARM® Cortex™-M3 (up to 166 MHz)
Protocoles:
2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz
Fréquence de travail:
2401 MHz ~ 2484 MHz
Paquet (mm):

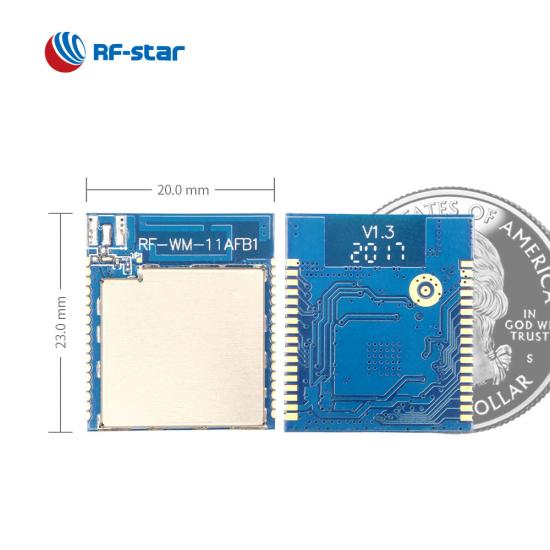

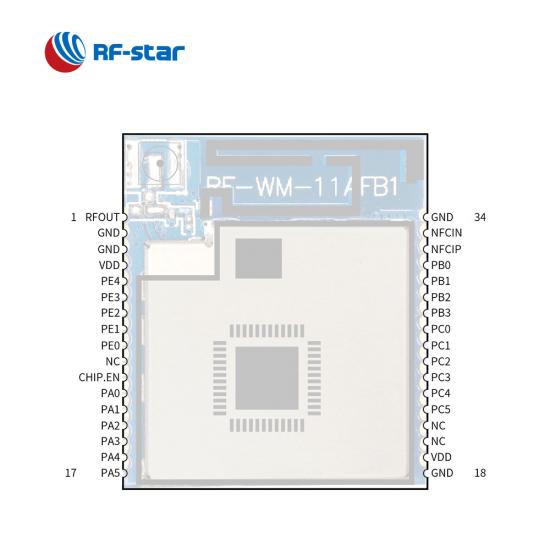

23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
Caractéristiques:
Three RF output modes of PCB, IPEX and half-hole
GPIO:
21
Max. Puissance d'émission:
+17 dBm (11 Mbps @ CCK)
Gamme de transmission:
300 m

Enquête maintenant

RF-WM-11AFB1 est un module sans fil basé sur Realtek RTL8711AF . Le module intègre WLAN MAC, une bande de base WLAN/RF et des fonctions NFC compatibles 1T1R. Son MCU principal ARM® Cortex™-M3 de 166 MHz et ses ressources ROM/RAM/flash plus importantes permettent de traiter une grande quantité de données. Son option RF permet au module dans les applications d'avoir la possibilité d'atteindre différentes plages et de réduire le travail de développement RF du produit final. Le module wifi prend également en charge la transmission du port série et les commandes AT pour définir les paramètres. Le protocole prend en charge le mode AP, le mode Station (STA) et le mode AP+Station .

Module Wi-Fi RTL8711AF RF-WM-11AFB1

Processeur puissant

Jusqu'à 166 MHz, ARM® Cortex™-M3 permet au module Wi-Fi de bien fonctionner dans diverses industries.

Périphériques riches

SDIO, UART, SPI, I2S, I2C, PWM, PCM sont disponibles.

Plusieurs protocoles

2,4 GHz 1T1R 802.11 b/g/n, débit PHY de réception et de transmission de 72,2 Mbps en utilisant une bande passante de 20 MHz, débit PHY de réception et de transmission de 150 Mbps en utilisant une bande passante de 40 MHz.

Haute sécurité

Fournit un calcul à faible logiciel et un cryptage hautes performances, des algorithmes d'authentification pris en charge : MD5, SHA-1, SHA-2 (SHA-224/SHA-256), HMAC-MD5, HMAC-SHA1, HMAC-SHA2 et des mécanismes de cryptage/déchiffrement. .

Modes de sortie RF flexibles

Trois modes de sortie RF de PCB, IPEX et broche RF demi-trou peuvent satisfaire toutes vos exigences.

- Fonctions normales -

Mode AP : Mode STA :

· SSID et mot de passe prédéfinis · Scannez le point d'accès

· Socket facultatif : serveur UDP ou serveur TDP · Connectez-vous au point d'accès spécifié

SoC sans fil :

Processeur ^ARM® Cortex® ^- M3 166 MHz
Puissance d'émission :

+17 dBm (IEEE 802.11 B, 11 Mbit/s à CCK)
+ 13,5 dBm (IEEE 802.11 G, 54 Mbit/s à OFDM)
+ 13,5 dBm (IEEE 802.11 N, HT20 @ MCS7)
+ 13,5 dBm (IEEE 802.11 N, HT40 @ MCS7)

Sensibilité :

-82 dBm (IEEE 802.11 B, 11 Mbit/s à CCK)
-69 dBm (IEEE 802.11 G, 54 Mbit/s à OFDM)
-66 dBm (IEEE 802.11 N, HT20 @ MCS7)
-63 dBm (IEEE 802.11 N, HT40 @ MCS7)

Mémoire

1 Mo de mémoire flash
512 Ko de RAM
1 Mo de ROM

Débit de données :

Débit PHY de 72,2 Mbps (bande passante de 40 MHz)
Débit PHY de 150 Mbps (bande passante de 20 MHz)

Sécurité :

Wi-Fi WEP, WPA, WPA2, WPS
Moteur de sécurité : MD5, SHA-1, SHA2-256, DES, 3DES, AES

Certificat :

RoHS

Normes prises en charge :

Wi-Fi compatible 802.11b/g/n
Amélioration de la qualité de service 802.11e (WMM)
802.11i (WPA, WPA2). Services d'authentification par clé ouverte, par clé partagée et par paire
Prise en charge Wi-Fi WPS
Prise en charge directe du Wi-Fi
Protocole TCP/IP léger

Plage de fonctionnement:

Plage de tension d'alimentation 3,0 V ~ 3,6 V
Plage de température de fonctionnement : -40 °C ~ +85 °C
Fréquence : 2401 MHz ~ 2484 MHz

Périphériques riches :

SDIO
U- ART
SPI _
Je ²S
Je²C _
NFC _
PWM _

RF-WM-11AFB1 Fiche technique du matériel V1.0_20230525

Modules Wi-Fi Realtek série RTL87xx
Numéro d'article	RF-WM-11AFB1	RF-WM-10AFB1	RF-WM-20CMB1
CI	RTL8711AF	RTL8710AF	RTL8720CM
Cœur	ARM® Cortex®-M3 166 MHz	ARM® Cortex®-M3 83 MHz	100 MHz Réel-M300 KM4
Antenne	PCB/IPEX/Demi-trou	PCB/IPEX/Demi-trou	PCB/IPEX/Demi-trou
RAM	SRAM : 512 Ko SDRAM : 2 Mo	SRAM : 512 Ko	SRAM : 256 Ko PSRAM : 4 Mo
Éclair	1 Mo (IC intégré)	1 Mo (IC intégré)	2 Mo (Module intégré)
Protocoles	802.11 b/g/n 1x1, 2,4 GHz ; Amélioration de la qualité de service 802.11e (WMM) ; 802.11i (WPA, WPA2)	802.11 b/g/n 1x1, 2,4 GHz ; Amélioration de la qualité de service 802.11e (WMM) ; 802.11i (WPA, WPA2)	802.11 b/g/n 1x1, 2,4 GHz ; Amélioration de la qualité de service 802.11e (WMM) ; 802.11i (WPA, WPA2) BLE4.2
Source de courant	2,3 V ~ 3,6 V, recommandé à 3,3 V	2,3 V ~ 3,6 V, recommandé à 3,3 V	2,3 V ~ 3,6 V, recommandé à 3,3 V
Fréquence	2,4 GHz	2,4 GHz	2,4 GHz
Max. Puissance d'émission	11b(11 Mbps@CCK) : +17,0 dBm 11g (54 Mbps@OFDM) : +13,5 dBm 11n (HT20@MCS7) : +13,5 dBm 11n (HT40@MCS7) : +13,5 dBm	11b(11 Mbps@CCK) : +17,0 dBm 11g (54 Mbps@OFDM) : +13,5 dBm 11n (HT20@MCS7) : +13,5 dBm 11n (HT40@MCS7) : +13,5 dBm	Wi-Fi : 11b(11 Mbps@CCK) : +17,0 dBm 11g(54 Mbps@OFDM) : +15,0 dBm 11n(72 Mbps@MCS7) : +13,0 dBm BLE : +4,5 dBm
Sensibilité de réception	11b(11 Mbps@CCK) : -82 dBm 11g (54 Mbps@OFDM) : -69 dBm 11n (HT20@MCS7) : -66 dBm 11n (HT40@MCS7) : -63 dBm	11b(11 Mbps@CCK) : -82 dBm 11g (54 Mbps@OFDM) : -69 dBm 11n (HT20@MCS7) : -66 dBm 11n (HT40@MCS7) : -63 dBm	Wi-Fi : 11b(11 Mbps@CCK) : -86 dBm 11g(54 Mbps@OFDM) : -73 dBm 11n(72 Mbps@MCS7) : -69 dBm BLE : -96 dBm
Sécurité	Moteur de chiffrement Wi-Fi WPA, WPA2, WPS : MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Moteur de chiffrement Wi-Fi WPA, WPA2, WPS : MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Wi-Fi WEP, WPA, WPA2, WPS Moteur de chiffrement : MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES
Périphérique	UART, SPI, I2C, I2S, SDIO, NFC, PWM, GPIO	UART, SPI, I2C, I2S, SDIO, GPIO	UART, SPI, I2C, I2S, SDIO, PWM, GPIO, GDMA
GPIO	21	21	21
Température de fonctionnement	-20 ℃ ～ +85 ℃	-20 ℃ ～ +85 ℃	-20 ℃ ～ +85 ℃
Température de stockage	-55 ℃ ～ +125 ℃	-55 ℃ ～ +125 ℃	-55 ℃ ～ +125 ℃
Portée de transmission	200 m (antenne PCB)	200 m (antenne PCB)	Wi-Fi : 200 m (antenne PCB) BLE : 70 m ((antenne PCB)
Dimensions (mm)	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4
Emballer	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm
Les fonctions	Prise en charge AP/STA, prise en charge du protocole de transmission transparent	Prise en charge AP/STA, prise en charge du protocole de transmission transparent	Module Wi-Fi BLE Combo, prend en charge le protocole de transmission transparent Wi-Fi
