RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

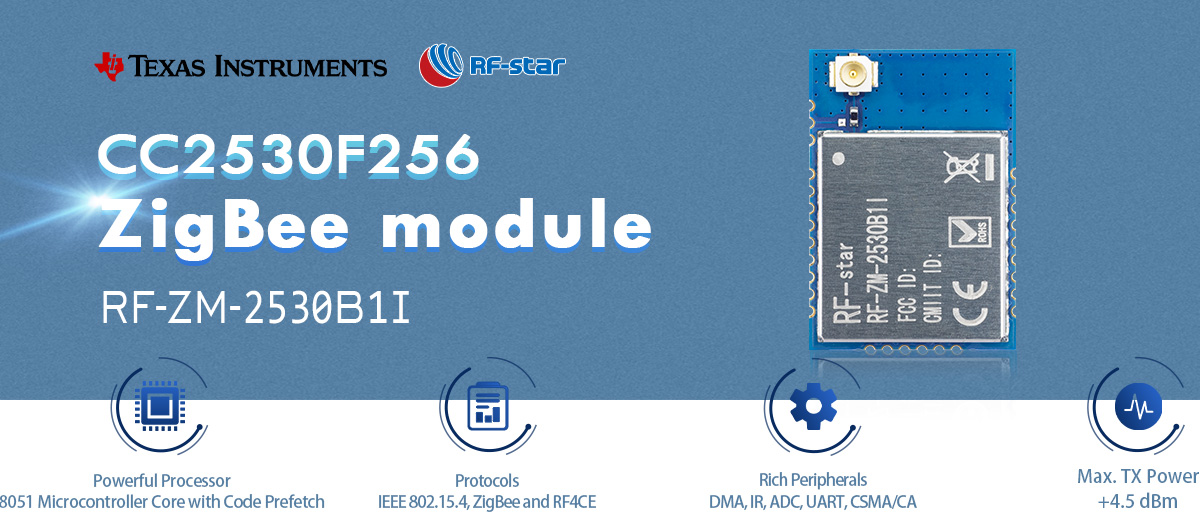

RF-ZM-2530B1I Module ZigBee CC2530

Le module RF-ZM-2530B1I est conçu pour les applications IEEE 802.15.4, ZigBee et RF4CE avec des besoins alimentés par batterie. La petite taille peut répondre aux exigences de la plupart des appareils électroménagers intelligents. Choisissez le module CC2530 ZigBee pour démarrer votre conception.

P/N:
RF-ZM-2530B1I
SoC:
CC2530
Processeur:
8051 Microcontroller Core with Code Prefetch
Protocoles:
ZigBee
Fréquence de travail:
2394 MHz ~ 2507 MHz
Paquet (mm):
22.3 × 15.3 × 2.2, half-hole, 1.27 pitch, 24-pin
Caractéristiques:
IEEE 802.15.4, Radio Frequency for Consumer Electronics (RF4CE)
GPIO:
19
Max. Puissance d'émission:
+4.5 dBm
Gamme de transmission:
200 m

Enquête maintenant

RF-ZM -2530 B1I est un module Zig Bee 2,4 GHz basé sur TI CC2530 . Il présente un contrôle à faible consommation d'énergie, à faible coût et à faible latence, une forte capacité anti-interférence et une longue portée de transmission. La conception de ce module facilite la mise en œuvre de la mise en réseau pour la télécommande ZigBee et les périphériques d'entrée ZigBee. Et il peut mettre en place une connectivité sans fil bidirectionnelle simple et robuste entre différents fournisseurs.

Caractéristiques du module ZigBee CC2530

- Applications -

· Systèmes de télécommande RF4CE

· Systèmes IEEE 802.15.4 2,4 GHz

· Automatisation de la maison/du bâtiment

· Systèmes d'éclairage

· Soins de santé

· Systèmes ZigBee

Ressources associées:

RF-star lance des modules Zigbee sur CC2530

SoC sans fil :

Noyau de microcontrôleur 8051 hautes performances et faible consommation avec prélecture de code
Puissance TX : jusqu'à +4,5 dBm
Sensibilité :

-85 dBm à IEEE 802.15.4

Mémoire

256 Ko flash
8 Ko de RAM

Caractéristiques:

ZigBee
IEEE 802.15.4
R F4CE

Plage de fonctionnement:

Plage de tension d'alimentation 2,0 V ~ 3,6 V
Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

DMLA
IR
CDA
UART
CSMA/CA

RF-ZM-2530B1_2530B1I Fiche technique du matériel V1.0_20230525

Modules ZigBee série TI CC2530
Numéro d'article	RF-ZM-2530P1I	RF-ZM-2530P1	RF-ZM-2530B1I	RF-ZM-2530B1	WE1005
CI	CC2530, CC2952	CC2530, CC2952	CC2530	CC2530	CC2530
Cœur	8051	8051	8051	8051	8051
Antenne	IPEX	PCB	IPEX	PCB	PCB
RAM	8 Ko	8 Ko	8 Ko	8 Ko	8 Ko
Éclair	256 Ko	256 Ko	256 Ko	256 Ko	256 Ko
Protocoles	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE	ZigBee, IEEE 802.15.4, RF4CE
Source de courant	2,0 V ~ 3,8 V, recommandé à 3,3 V	2,0 V ~ 3,8 V, recommandé à 3,3 V	2,0 V ~ 3,8 V, recommandé à 3,3 V	2,0 V ~ 3,8 V, recommandé à 3,3 V	2,0 V ~ 3,8 V, recommandé à 3,3 V
Fréquence	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. Puissance d'émission	+19 dBm	+19 dBm	+4,5 dBm	+4,5 dBm	+4,5 dBm
Sensibilité de réception	-97 dBm	-97 dBm	-97 dBm	-97 dBm	-97 dBm
GPIO	17	17	17	17	19
Température de fonctionnement	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Température de stockage	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Portée de transmission	1000 m (antenne bâton de colle externe)	800m	300 m (antenne bâton de colle externe)	200 m	200 m
Dimensions (mm)	25,5 x 16,3 x 2,2	25,5x16,3x2,1	22,3 x 15,3 x 2,1	22,3 x 15,3 x 2,1	22,0x16,0x2,3
Emballer	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm
Les fonctions	Portée de transmission plus longue, processeur réseau Zigbee	Portée de transmission plus longue, processeur réseau Zigbee	Haute stabilité, processeur réseau Zigbee	Haute stabilité, processeur réseau Zigbee	Haute stabilité, processeur réseau Zigbee
