Module sans fil BLE4.2 avec puce Nordic nRF51822 RF-BM-ND02

RF-BM-ND02 est un module BLE4.2 développé pour répondre aux exigences de haute fiabilité et de hautes performances des produits IoT alimentés par batterie. Ce module Bluetooth basse consommation et de taille robuste répond aux besoins d'un large éventail d'applications. Commencez votre conception avec le module BLE RF-BM-ND02 Nordic nRF51822.

  • P/N:

    RF-BM-ND02
  • SoC:

    nRF51822
  • Processeur:

    32-bit ARM® Cortex®-M0 16 MHz
  • Protocoles:

    Bluetooth 4.2 low energy
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz
  • Paquet (mm):

    16.2 × 13.5 × 1.3 , half-hole, 1.27 pitch, 26-pin
  • Caractéristiques:

    PCB onboard antenna
  • GPIO:

    24
  • Max. Puissance d'émission:

    +4 dBm
  • Gamme de transmission:

    80 m

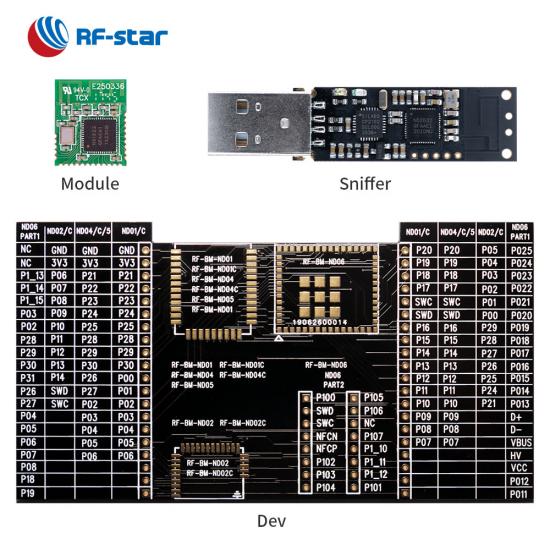

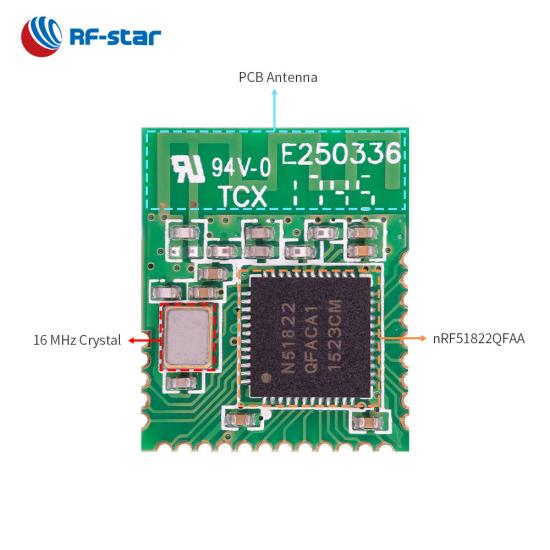

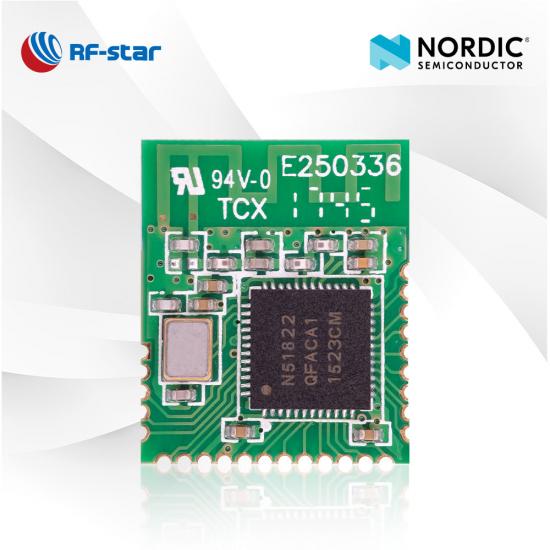

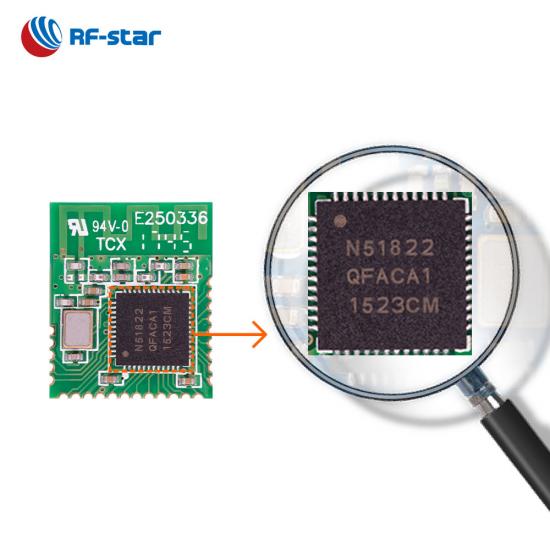

RF-BM-ND02 est un module Blu etooth 4.2 à faible consommation d'énergie basé sur Nordic nRF51822 SoC . Il contient le processeur principal ARM® Cortex®-M0 32 bits 16 MHz et intègre un cristal 16 MHz, un filtre LC et une antenne PCB F inversé en ligne méandre. Le ND02 peut être préprogrammé avec maître/esclave SPI, maître I²C et UART pour une programmation simple. Ce module BLE présente une longue portée de transmission, une fiabilité élevée, une faible consommation d'énergie et une taille compacte. Le paquet de bâtons de tampon au pas de 1,27 mm permet un assemblage facile et une conception de PCB rentable.


Module BLE4.2 nRF51822 RF-BM-ND02

Périphériques et interfaces riches

Le module nRF51822 RF-BM-ND02 possède de nombreux périphériques et interfaces numériques tels que UART, SPI et I2C.

Format compact

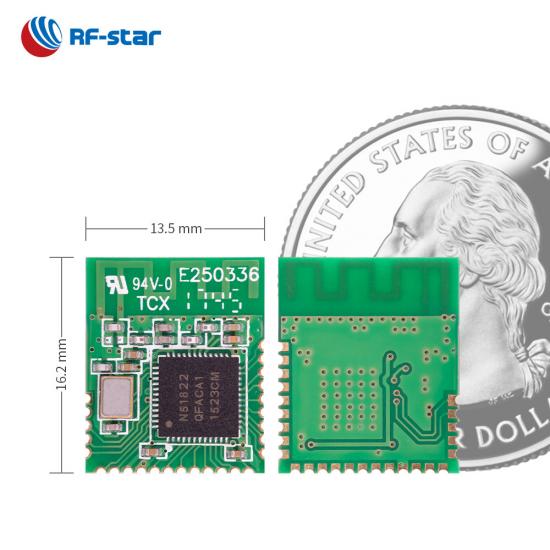

Tout comme le RF-BM-ND02C, le ND02 est également conçu dans un boîtier à demi-trous de 16,2 mm x 13,5 mm x 1,3 mm.

Bonne compatibilité

RF-BM-ND02 est compatible broche-2 broches avec le module Nordic nRF51802 RF-BM-ND02C.

Haute sécurité

Le coprocesseur matériel Advanced Encryption Standard (AES) du module protège les données cryptées dans un état sécurisé.



- Protocole de transmission transparent  (pont) -

· Esclave

· Paramètres réglables :débit en bauds, intervalle de connexion, intervalle de diffusion, puissance TX…

· Réinitialisation à distance

Le module RF-BM-ND02 BLE4.2 prend en charge le protocole de transmission transparente (pont) -

Ressource de référence :

Introduction du module nRF51822 BLE4.2 nommé RF-BM-ND01

SoC sans fil :


  • Processeur ARM® Cortex®-M0 32 bits 16 MHz
  • Puissance TX : -20 dBm à +4 dBm
  • Sensibilité en mode BLE : -93 dBm
  • Mémoire
    • -256 Ko de mémoire flash
    • -16 Ko de RAM


Protocoles pris en charge :


  • Bluetooth 4.2 basse consommation


Consommation de courant:


  • 0,3 μA ~ 0,4 μA en mode veille (EN désactivé)
  • 0,14 mA ~ 0,54 mA à un cycle de diffusion de 250 ms
  • 0,41 mA à un cycle de connexion de 100 ms

Plage de fonctionnement:


  • Plage de tension d'alimentation 1,8 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :


  • CAN 10 bits
  • 24 GPIO
  • SPI maître/esclave
  • Maître I²C
  • UART (CTS/RTS)


Modules BLE série NORDIC nRF51
Numéro d'article RF-BM-ND02C RF-BM-ND02 RF-BM-ND01
CI nRF51802 nRF51822 nRF51822
Cœur ARM® Cortex®-M0 16 MHz ARM® Cortex®-M0 16 MHz ARM® Cortex®-M0 16 MHz
Antenne PCB PCB PCB
RAM 16 Ko 16 Ko 16 Ko
Éclair 256 Ko 256 Ko 256 Ko
Protocoles BLE4.2, propriétaire BLE4.2, propriétaire BLE4.2, propriétaire
Source de courant 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +4 dBm +4 dBm +4 dBm
Sensibilité de réception -91 dBm à 1 Mbit/s BLE -93 dBm à 1 Mbit/s BLE -93 dBm à 1 Mbit/s BLE
GPIO 22 22 29
Température de fonctionnement -20 ℃ ~ +70 ℃ -20 ℃ ~ +70 ℃ -20 ℃ ~ +70 ℃
Température de stockage -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Portée de transmission 50 m 50 m 55 m
Dimensions (mm) 16,2x13,5x1,3 16,2x13,5x1,3 24,8x15,0x2,3
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA
Maillage Bluetooth × × ×
Longue portée × × ×
Physique 2 Mbps × × ×
AoA/AoD × × ×
Protocole UART Esclave Esclave Esclave
Les fonctions Petite dimension, haute rentabilité Petite dimension, transmission transparente Toutes les IO
