Module BLE 5.0 de taille robuste basé sur le SoC BLE nordique nRF52832 RF-BM-ND08

RF-BM-ND08 est un module BLE 5.0 conçu pour répondre aux exigences de taille robuste, de haute fiabilité et de hautes performances des produits IoT alimentés par batterie. Il répond aux besoins d’un large éventail d’applications. Commencez votre conception avec le module BLE RF-BM-ND08 nRF52832.

P/N:
RF-BM-ND08
SoC:
nRF52832
Processeur:
32-bit ARM® Cortex®-M4 64 MHz
Protocoles:
Bluetooth 5.0 low energy, Bluetooth Mesh
Fréquence de travail:
2402 MHz ~ 2480 MHz
Paquet (mm):

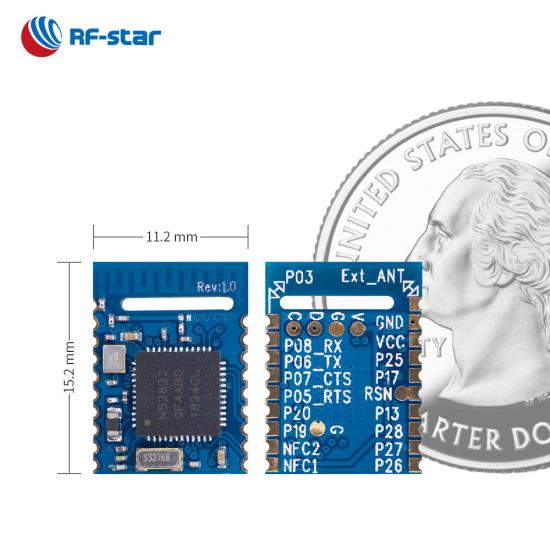

15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 19-pin
Caractéristiques:
NFC, ANT, 2.4 GHz proprietary
GPIO:
16
Max. Puissance d'émission:
+4 dBm
Gamme de transmission:
80 m

Enquête maintenant

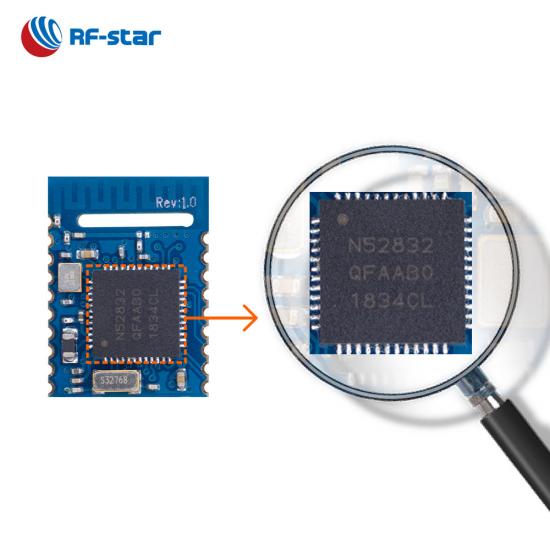

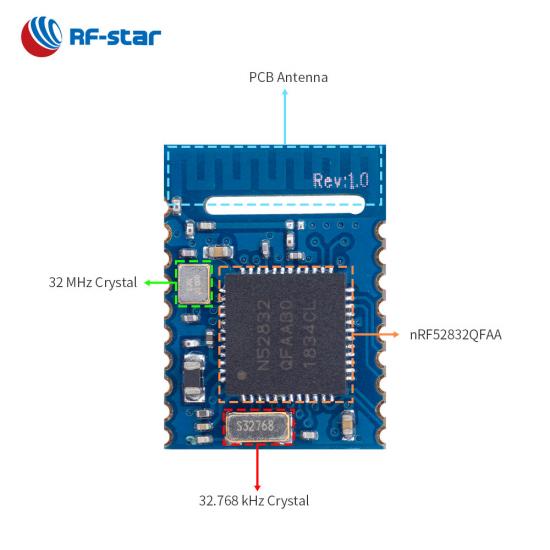

RF-BM-ND08 est un module RF basé sur le SoC Nordic BLE nRF52832 avec un processeur ARM® Cortex®-M4 32 bits. Il intègre un cristal de 32,768 kHz et de 32 MHz, un filtre LC, une adaptation d'antenne et une antenne PCB à F inversé à ligne méandre. Il prend en charge la pile BLE v5.0, y compris la fonctionnalité haut débit de 2 Mbps, et peut être préprogrammé avec des protocoles de communication d'interface série, tels que NFC, ANT et propriétaire 2,4 GHz. Il prend également en charge le maillage Bluetooth qui peut être exécuté simultanément avec Bluetooth LE. Le périphérique NFC-A permet au module d'être utilisé dans des solutions simplifiées d'appairage et de paiement. Les nombreux périphériques et interfaces numériques du RF-BM-ND08, tels que ADC, PDM, PWM, I2C et I2S, le rendent appliqué dans de nombreuses applications. Il présente une faible consommation d'énergie, une petite taille , une distance de connexion robuste et une fiabilité rigide. Le paquet de bâtons de tampon au pas de 1,27 mm permet un assemblage facile et une conception de PCB rentable.

Module BLE 5.0 nRF52832 RF-BM-ND08

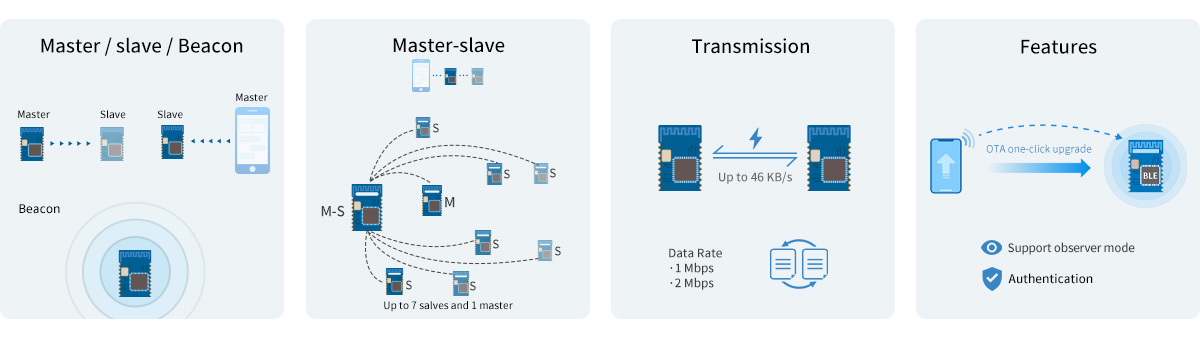

- Protocole de transmission transparent (pont) -

· Plusieurs rôles : maître, esclave, maître-esclave, Beacon

· Fonction multi-connexion : Jusqu'à 7 salves et 1 master

·Max. taux de transmission transparent : jusqu'à 46 kB/s

· Débit de données : 1 Mbps, 2 Mbps

· Caractéristiques : O TA, observateur, authentification

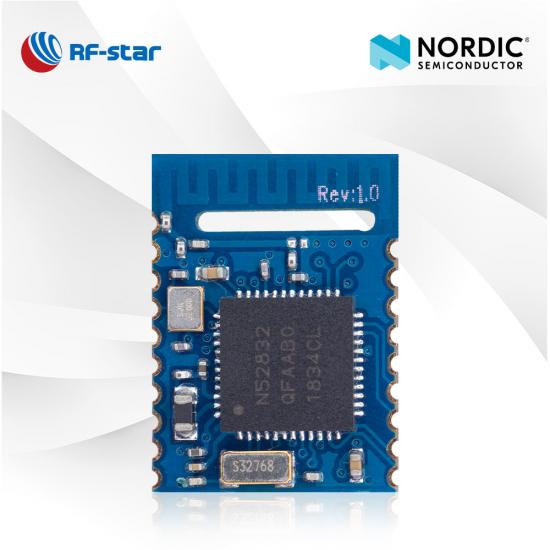

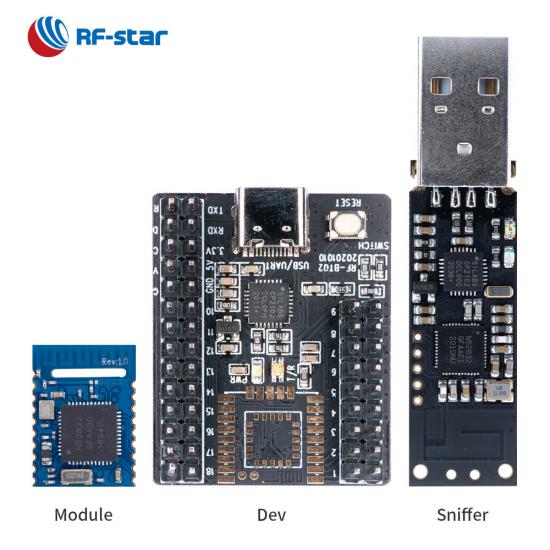

- Affichage du produit -

Ressources associées:

Comparaison entre le nRF52833 à longue portée et le nRF52832

Introduction du renifleur Bluetooth LE NRF52832

SoC sans fil :

Processeur ARM® Cortex®-M4 32 bits avec FPU, 64 MHz
Puissance TX : -20 dBm à +4 dBm
Sensibilité en mode BLE : -96 dBm
Mémoire

-512 Ko de mémoire flash
-64 Ko de RAM

Débit de données : 1 Mbps, 2 Mbps

Protocoles pris en charge :

Bluetooth 5.0 basse consommation
Maillage Bluetooth
NFC
FOURMI
2,4 GHz propriétaire

Consommation de courant:

2,62 μA en mode veille
77,7 μA à un cycle de diffusion de 200 ms
72,8 μA à un cycle de connexion de 50 ms

Plage de fonctionnement:

Plage de tension d'alimentation 1,7 V ~ 3,6 V
Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

NFC-A
CAN 12 bits, 200 kps
16 GPIO
MLI
MPD
SPI maître/esclave
I²C maître/esclave
I²S
UART (CTS/RTS)

Certificats :

FCC
SRRC

Fiche technique du matériel RF-BM-ND08 V1.3_20230724

Module BLE série NORDIC nRF52
Numéro d'article	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
CI	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Cœur	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4F 64 MHz	ARM® Cortex®-M4F 64 MHz	ARM® Cortex®-M4F 64 MHz
Antenne	PCB/Tampon	Tampon	Interface PCB/demi-trou	Interface IPEX/demi-trou	PCB	Interface PCB/demi-trou	Interface IPEX/demi-trou	PCB
RAM	24 Ko	24 Ko	24 Ko	24 Ko	24 Ko	64 Ko	64 Ko	64 Ko
Éclair	192 Ko	192 Ko	192 Ko	192 Ko	192 Ko	512 Ko	512 Ko	512 Ko
Protocoles	BLE5.3, propriétaire, ANT	BLE5.3, propriétaire, ANT	BLE5.3, propriétaire, ANT	BLE5.3, BLE 2M PHY, propriétaire, ANT	BLE5.3, propriétaire, ANT	BLE5.3, propriétaire, ANT, NFC	BLE5.3, propriétaire, ANT, NFC	BLE5.3, propriétaire, ANT, NFC
Source de courant	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V
Fréquence	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. Puissance d'émission	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm
Sensibilité de réception	-97 dBm à 1 Mbit/s BLE	-97 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE
GPIO	dix	dix	16	29	29	29	29	29
Température de fonctionnement	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Température de stockage	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Portée de transmission	30 m	40 m (antenne PCB externe)	75 m	100 m (antenne PCB externe)	80 m	80 m	110 m (antenne PCB externe)	90 m
Dimensions (mm)	7,0 x 9,0 x 2,0	7,0 x 7,0 x 2,0	15,2 x 11,2 x 1,7	24,8x15,0x2,3	24,8x15,0x2,3	15,2 x 11,2 x 1,7	24,8x15,0x2,3	24,8x15,0x2,3
Emballer	DFN au pas de 0,6 mm	DFN au pas de 0,6 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm
OTA	√	√	√	√	√	√	√	√
Maillage Bluetooth	×	×	×	×	×	√	√	√
Longue portée	×	×	×	×	×	×	×	×
Physique 2 Mbps	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
Protocole UART	Esclave	Esclave	Esclave	Esclave	Esclave	Maître-esclave simultanément, un maître-esclave	Maître-esclave simultanément, un maître-esclave	Maître-esclave simultanément, un maître-esclave
Les fonctions	Dimension ultra-petite, haute efficacité	Ultra-petite dimension, haute efficacité, réalisable pour une antenne externe	Haute compatibilité, haute efficacité	Connecteur IPEX très efficace pour une conception d'antenne plus externe	Faible consommation d'énergie, haute efficacité	Taille compacte pour plus d'applications	Réalisable pour les antennes externes avec une portée de transmission plus longue	Haute compatibilité
