Module BLE4.2 CC2541 à faible coût RF-BM-S01A

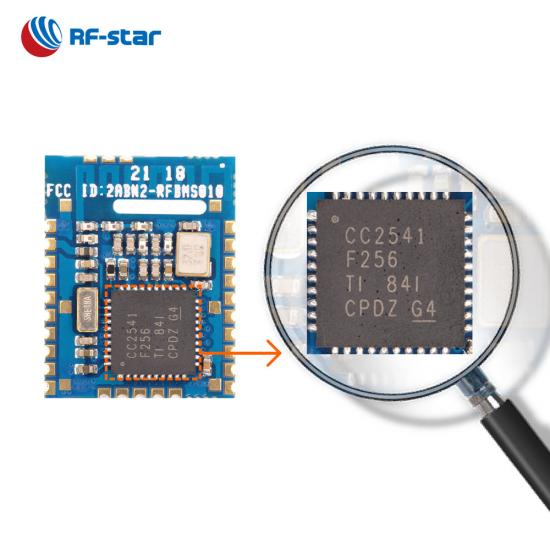

  • Cheap BLE4.2 CC2541 Module
  • Cheap BLE4.2 CC2541 Module
  • Cheap BLE4.2 CC2541 Module
  • Cheap BLE4.2 CC2541 Module
  • Cheap BLE4.2 CC2541 Module

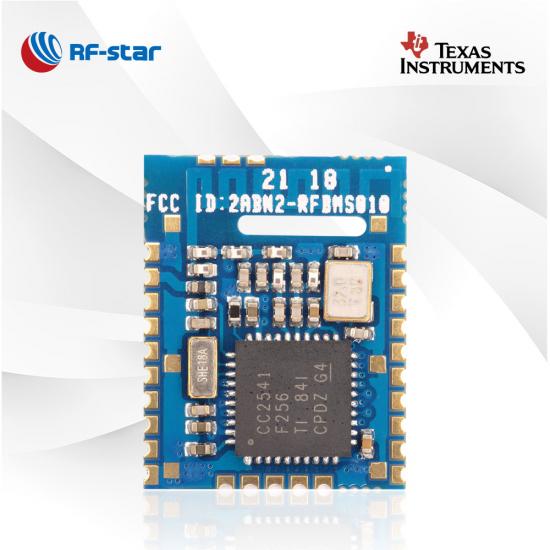

Module BLE4.2 CC2541 à faible coût RF-BM-S01A

Le module RF-BM-S01A est basé sur le SoC Texas Instruments CC2541. Les performances plus élevées et plus stables permettent au module CC2541 d'entrer dans une large gamme d'applications. RF-BM-S01A est l'un des modules Bluetooth LE4.2 les plus classiques.


  • P/N:

    RF-BM-S01A

  • SoC:

    CC2541

  • Processeur:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • Protocoles:

    Bluetooth 4.2 low energy

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

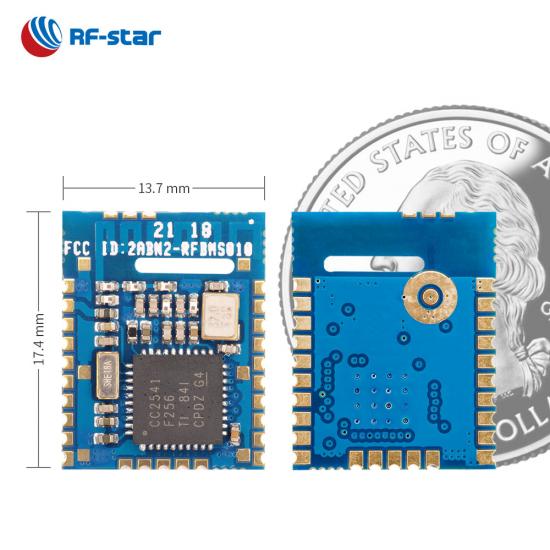

  • Paquet (mm):

    17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin

  • Caractéristiques:

    Debug pins lead out

  • GPIO:

    19

  • Max. Puissance d'émission:

    0 dBm

  • Gamme de transmission:

    20 m
Enquête maintenant

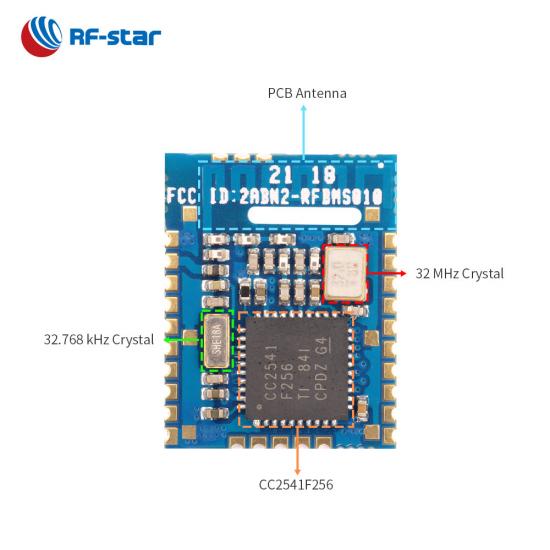

RF-BM-S01A est un module Bluetooth 4.2 Low Energy basé sur le SoC TI CC2541 . Le module BLE4.2 de première génération est basé sur un cœur 8051 et intègre un cristal de 32 MHz, un cristal de 32,768 kHz, un balun LC et une antenne PCB F inversé haute performance. Ce module peut être préprogrammé avec le protocole maître ou esclave BLE, qui prend en charge le mode de transmission transparent et le mode à entraînement direct. RF-BM-S01 et RF-BM-S01A sont compatibles broche à broche.


Module BLE4.2 CC2541

- Protocole de transmission transparente  (pont) BLE 4.2  -

Principales caractéristiques du module BLE4.2 CC2541

- Protocole à commande directe -

· Rôles du module : esclave, maître

· Paramètres réglables : débit en bauds, intervalle de connexion, intervalle de diffusion, puissance TX…

mode maître-esclave du module BLE4.2 CC2541

- Applications -


·  Lumière intelligente

·  Contrôle intelligent de la puissance

· Appareil intelligent

·  Accessoires de téléphonie mobile

·  Comptage d'eau intelligent

·   Jouet intelligent

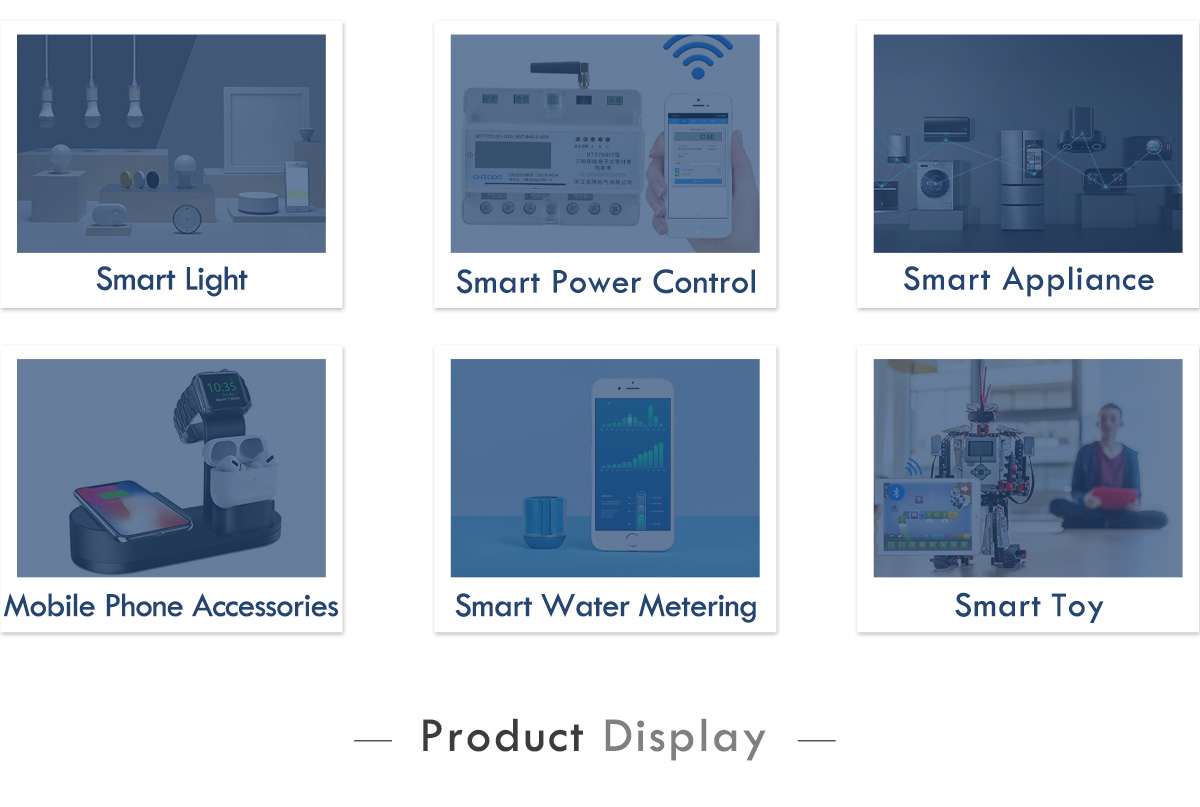

Applications du module BLE4.2 CC2541

Ressource connexe :

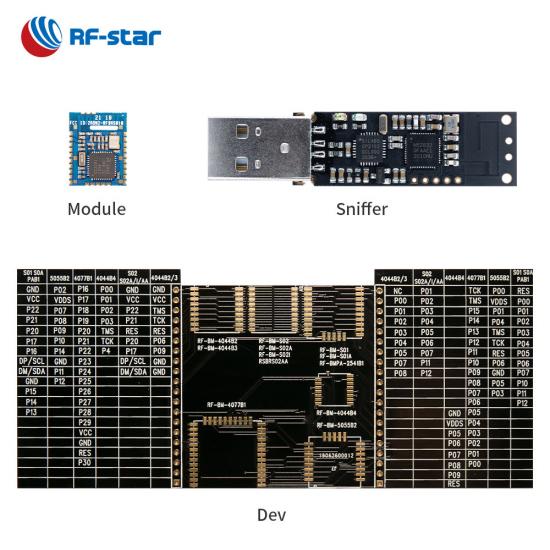

Carte de test Pinboard pour module série TI (CC2540 CC2541 CC2640)

SoC sans fil :

  • Noyau de microcontrôleur 8051 basse consommation avec prélecture de code
  • Puissance d'émission : 0 dBm
  • Sensibilité en mode BLE : -94 dBm
  • Mémoire
    • -256 Ko de flash
    • -8 Ko de SRAM

Caractéristiques:

  • Bluetooth 4.2 basse consommation


Consommation de courant:

  • 0,35 μA en mode veille
  • 202 μA à un cycle de diffusion de 250 ms
  • 243 μA à un cycle de connexion de 100 ms

Plage de fonctionnement:

  • Plage de tension d'alimentation : 2,0 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • 19 GPIO
  • I²C
  • IR
  • DMLA
  • UART (CTS/RTS)


Modules BLE série TI CC254x
Numéro d'article RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
CI C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Cœur 8051 8051 8051 8051 8051 8051
Antenne Interface PCB/demi-trou Interface PCB/demi-trou Interface PCB/IPEX/demi-trou PCB PCB IPEX
RAM 8 Ko 8 Ko 8 Ko 8 Ko 8 Ko 8 Ko
Éclair 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko
Protocoles BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Source de courant 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +4 dBm 0 dBm +19 dBm +4 dBm 0 dBm +4 dBm
Sensibilité de réception -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm
GPIO 19 19 19 13 13 13
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 75 m 55 m 120 m 70 m 50 m 80 m (antenne PCB externe)
Dimensions (mm) 17,4x13,7x1,7 17,4x13,7x1,7 31,4 x 13,7 x 2,1 15,2 x 11,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 2,1
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √ √
Maillage Bluetooth × × × × × ×
Longue portée × × × × × ×
Physique 2 Mbps × × × × × ×
AoA/AoD × × × × × ×
Protocole UART Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave
Les fonctions Toutes les E/S, transmission transparente et entraînement direct Toutes les E/S, transmission transparente et entraînement direct PA+LNA, portée de transmission plus longue Petite dimension, transmission transparente et entraînement direct Petite dimension, transmission transparente et entraînement direct Antenne externe, transmission transparente et entraînement direct
