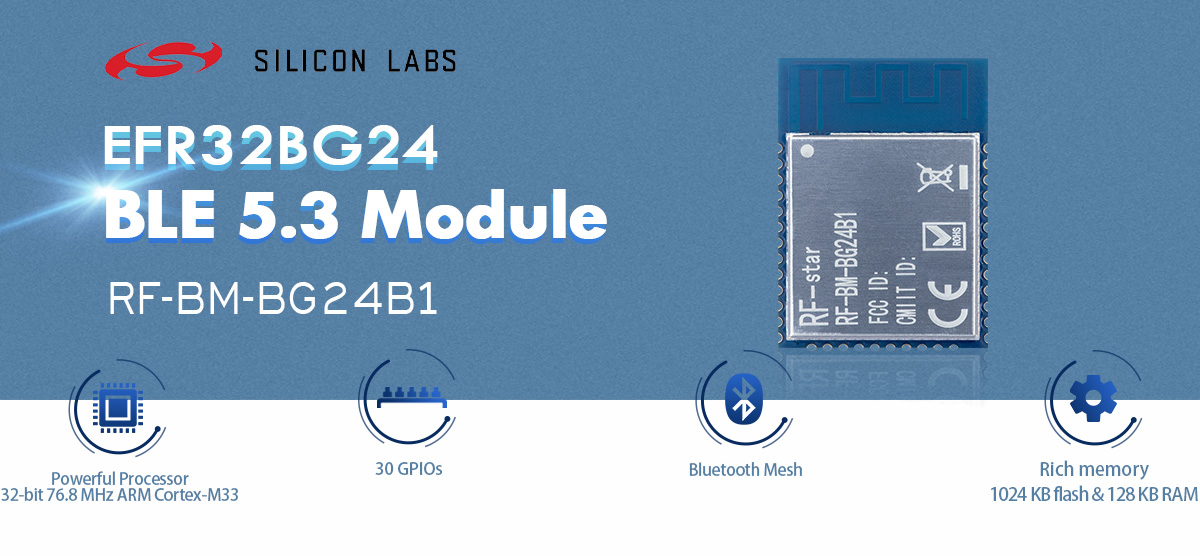

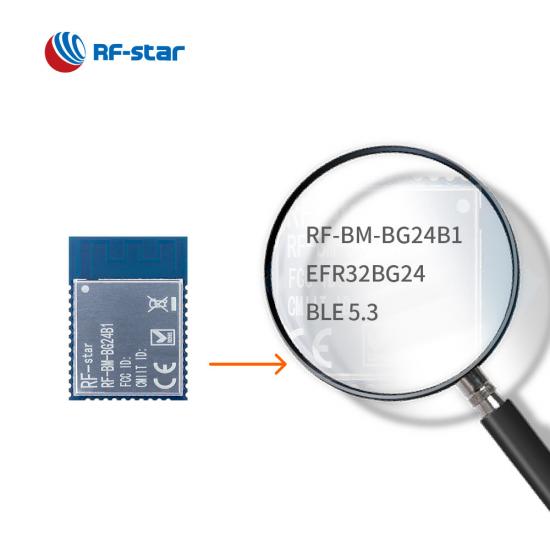

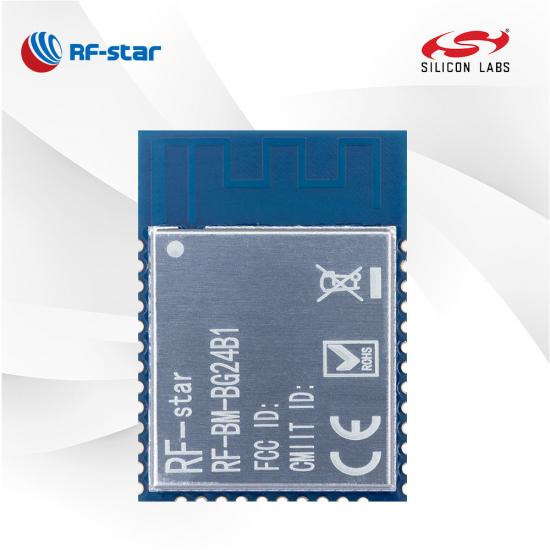

Module RF-BM-BG24B1 BLE5.3 EFR32BG24

Le module RF-BM- BG2 4 B1 BLE est conçu sur SiliconLabs EFR32BG24 pour l'application Mesh avec une exigence de portée de transmission plus longue. Il a une consommation d'énergie ultra-faible et des performances élevées. Essayez RF-BM-BG24B1 comme pièce de connectivité sans fil, ce qui simplifiera votre processus de développement.

  • P/N:

    RF-BM-BG24B1
  • SoC:

    EFR32BG24A010F1024IM48-B
  • Processeur:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocoles:

    Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Bluetooth Direction Finding
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

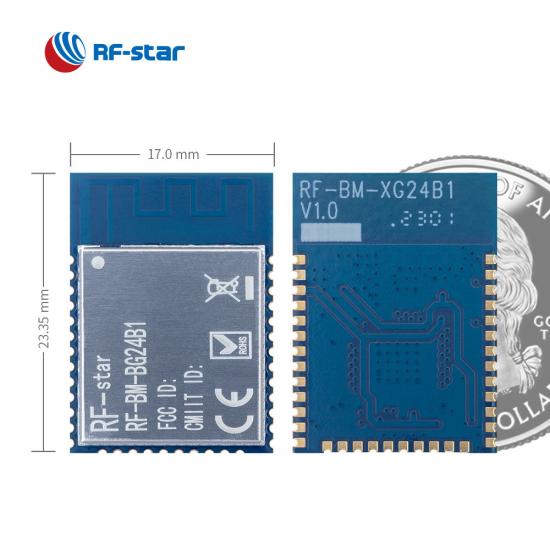

  • Paquet (mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Caractéristiques:

    Bluetooth Mesh network, AoA/AoD

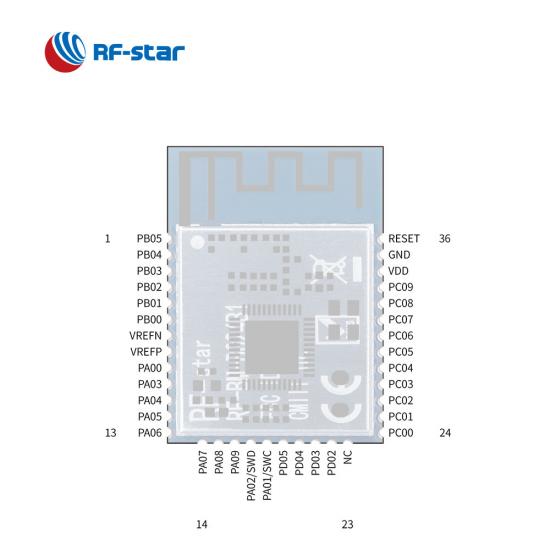

  • GPIO:

    30
  • Max. Puissance d'émission:

    10 dBm
  • Gamme de transmission:

    230 m

R F-BM-BG24B1 est un module de connectivité sans fil IoT sur Bluetooth 5.3 Low energy et Bluetooth Mesh. Il intègre le puissant MCU ARM Cortex-M33, deux cristaux, des ressources de mémoire riches, le circuit d'adaptation d'antenne et l'antenne PCB à structure de serpent haute performance. La conception compacte avec 30 GPIO rend le module populaire dans les produits médicaux portables et domestiques intelligents économes en énergie, intelligents et robustes. Vous  pouvez l'utiliser pour le développement de réseaux maillés. Les riches ressources et périphériques peuvent réaliser les applications réseau complexes.

- Applications -

· Passerelle et concentrateurs

·  Capteurs _

·  Commutateurs _

·  Serrures de porte

· Prises intelligentes

· Ampoule LED




SoC sans fil :


  • 32 bits 76,8 MHz ARM®  Cortex® -M33
  • Puissance d'émission : +10 dBm
  • Sensibilité:
    • -105,7 dBm de sensibilité à 125 kbps GFSK

    • -97,6 dBm de sensibilité à 1 Mbps GFSK

    • -94,8 dBm de sensibilité à 2 Mbps GFSK

  • Mémoire
    • 1024 ko flash
    • 108 Ko de RAM
  • Débit de données : 1 Mbit/s, 2 Mbit/s, 125 kbit/s



Format de modulation pris en charge


  • 2(G)FSK avec mise en forme entièrement configurable
  • DSSS OQPSK
  • (G)MSK



Prise en charge du protocole


  • Bluetooth basse consommation (Bluetooth 5.3)
  • Radiogoniométrie utilisant l'angle d'arrivée (AoA) et l'angle de départ (AoD)
  • Maillage Bluetooth
  • Propriétaire 2,4 GHz




Consommation de courant:


  • 1,3 μA en mode veille profonde EM2

  • Courant de réception de 4,4 mA (1 Mbps GFSK)

  • Courant TX 5 mA @ puissance de sortie 0 dBm

  •  Courant TX de 19,1 mA à une puissance de sortie de 10 dBm




Plage de fonctionnement:


  • Plage de tension d'alimentation 2,2 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C
  • Plage de température de stockage : -40 °C ~ +125 °C




Périphériques riches :


  • 30 GPIO
  • CID
  • ACMP
  • VADC
  • LDMA
  • PCN
  • UART/ISO7816/IrDA

  • I2S
  • IPS
  • SALI
  • I2C
  • RTC
  • Chien de garde
