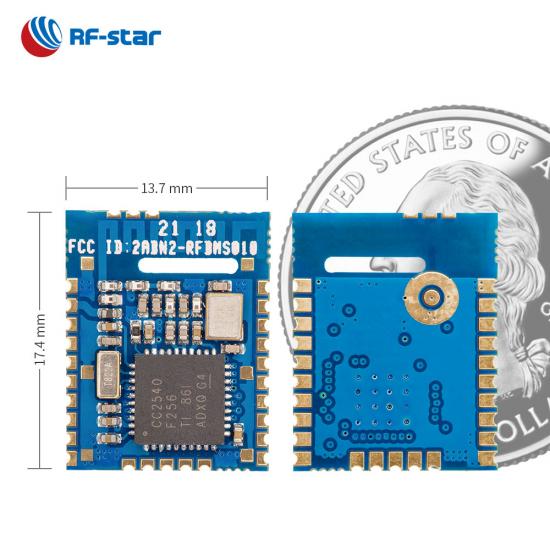

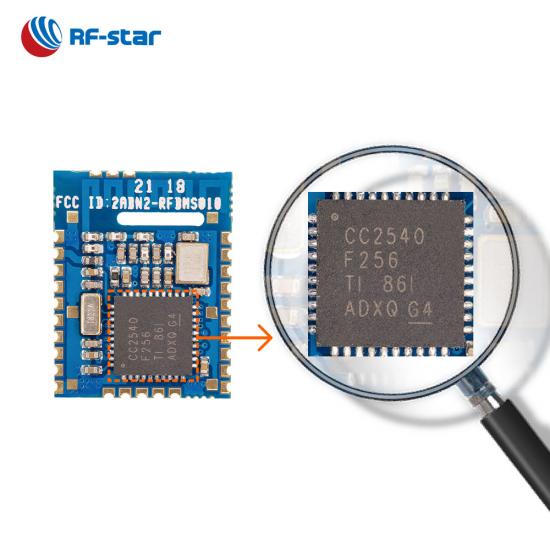

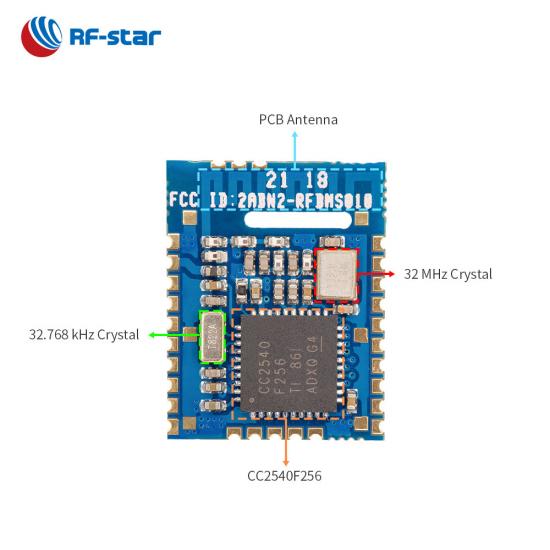

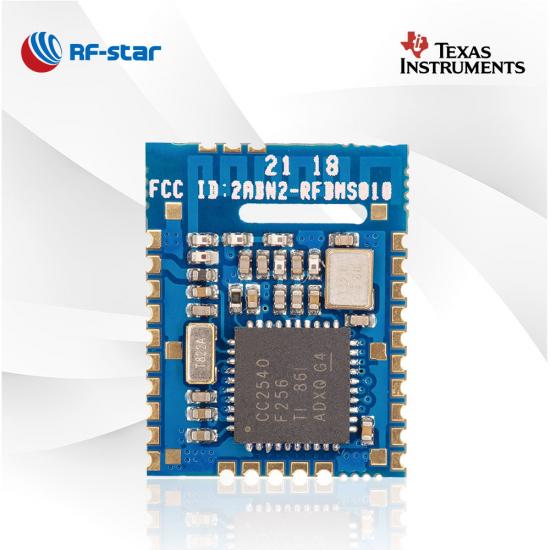

RF-BM-S01 est un module BLE4.2 basé sur le SoC TI CC2540 . Le module Bluetooth 4.2 Low Energy de première génération est basé sur un cœur 8051 et intègre un cristal de 32 MHz, un cristal de 32,768 kHz, un balun LC et une antenne PCB F inversé haute performance. Ce module est le meilleur choix pour l' application dongle USB , qui facilite l'établissement d'une connexion entre un appareil BLE et le smartphone. Ce module CC2540 peut être préprogrammé avec le protocole BLE maître ou esclave. Outre le mode de transmission transparent, le protocole BLE prend également en charge le mode direct.
Périphérique riche
Le module TI CC2540 BLE 4.2 dispose de nombreux périphériques et interfaces numériques tels que ADC, IR, USB, UART, DMA.
Antenne PCB haute performance
RF-BM-S01 avec une antenne PCB à ligne méandre intégrée peut offrir de meilleures performances RF et réduire les coûts de votre projet.
Bonne compatibilité
Grâce à la série SoC TI CC254X (CC2540 et CC2541), le module Bluetooth 4.2 RF-BM-S01 est compatible en termes de boîtier, de broches et de périphériques entre eux.

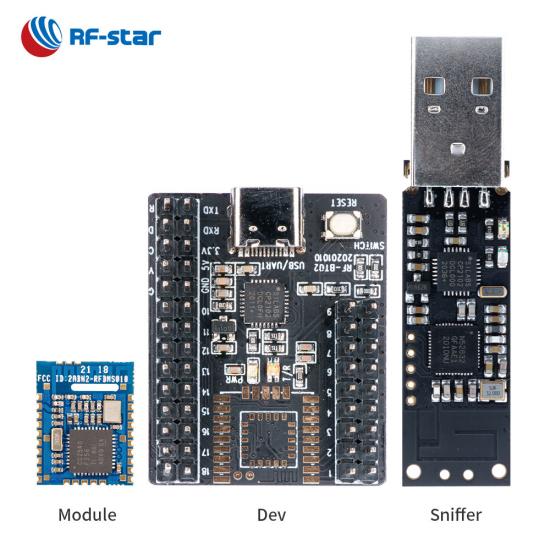

Tableau de test convivial Pinboar
Les modules de la série CC2540 sont équipés d'un tableau d'affichage de carte de test BLE convivial permettant aux développeurs d'effectuer certains tests.
- Protocole de transmission transparent (pont) -
- Protocole à commande directe -
· Rôles du module : esclave, maître
· Paramètres réglables : débit en bauds, intervalle de connexion, intervalle de diffusion, puissance TX…
Ressource de référence :
Carte de test Pinboard pour module série TI (CC2540 CC2541 CC2640)
