Module de port série BLE BLE4.2 CC2540 RF-BM-S02

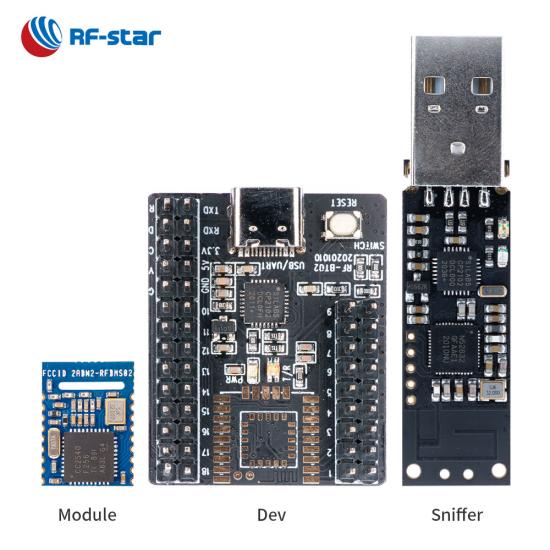

  • Bluetooth LE4.2 CC2540 Serial Interface Module
  • Bluetooth LE4.2 CC2540 Serial Interface Module
  • Bluetooth LE4.2 CC2540 Serial Interface Module
  • Bluetooth LE4.2 CC2540 Serial Interface Module
  • Bluetooth LE4.2 CC2540 Serial Interface Module

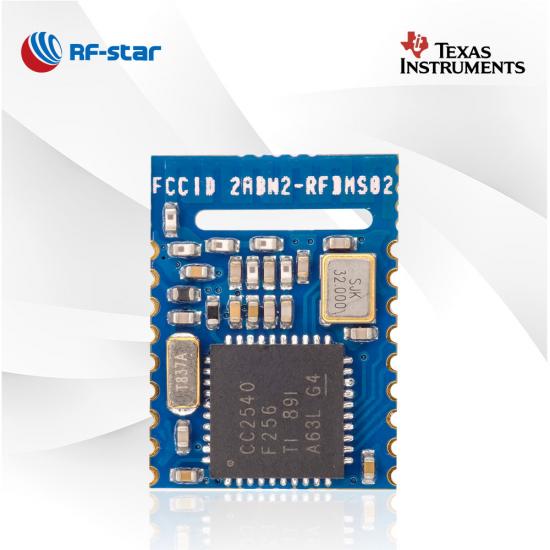

Module de port série BLE BLE4.2 CC2540 RF-BM-S02

En tant que l'un des modules les plus populaires, le module Bluetooth LE4.2 RF-BM-S02 CC2540 est conçu pour les applications alimentées par batterie. La taille classique du boîtier de RF-star permet à ce module d'interface série d'avoir un marché plus important depuis 2010. RF-BM-S02 sera votre bon choix pour la conception.

  • P/N:

    RF-BM-S02

  • SoC:

    CC2540

  • Processeur:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • Protocoles:

    Bluetooth 4.2 low energy

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

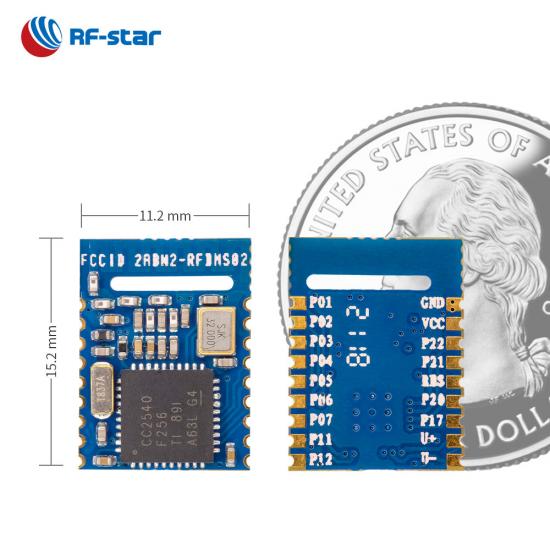

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin

  • Caractéristiques:

    USB port

  • GPIO:

    13

  • Max. Puissance d'émission:

    +4 dBm

  • Gamme de transmission:

    50 m
Enquête maintenant

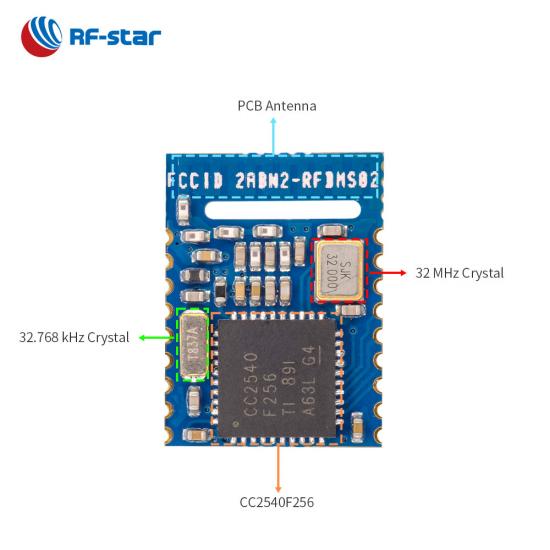

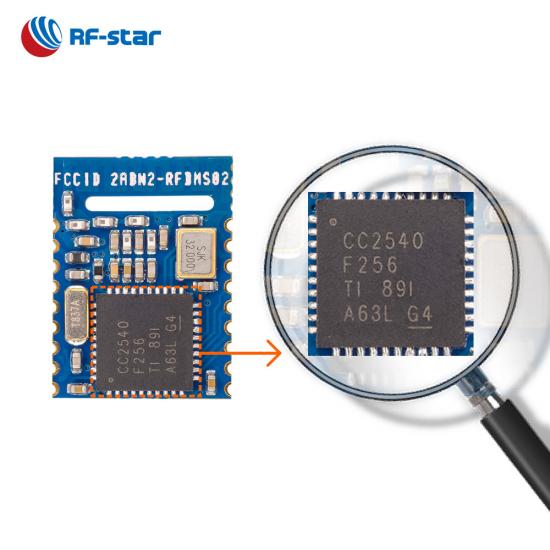

RF-BM-S02 est un module basé sur le SoC Texas Instruments Bluetooth 4.2 Low Energy CC2540 . En tant que SoC senior, il est basé sur un cœur 8051 basse consommation. Le module intègre un cristal de 32 MHz, un cristal de 32,768 kHz, un balun LC et une antenne PCB F inversé haute performance. Ce module peut être utilisé dans de nombreuses applications nécessitant l'USB. Le boîtier 15,2 * 11,2 est le boîtier le plus populaire parmi les conceptions RF-star, il prend en charge la compatibilité broche-2 broches avec une série de conceptions de modules BLE. Préprogrammé avec le protocole BLE maître ou esclave, le module BLE peut être utilisé pour une transmission transparente et directe.


Module BLE4.2 CC2540


- Protocole de transmission transparente  (pont) BLE 4.2  -


Transmission transparente BLE 4.2

- Protocole à commande directe -

· Rôles du module : esclave, maître

· Paramètres réglables : débit en bauds, intervalle de connexion, intervalle de diffusion, puissance TX…

Rôles du module : esclave, maître


SoC sans fil :


  • Noyau de microcontrôleur 8051 basse consommation avec prélecture de code
  • Puissance d'émission : +4 dBm
  • Sensibilité en mode BLE : -94 dBm
  • Mémoire
    • -256 Ko de flash
    • -8 Ko de SRAM


Caractéristiques:


  • Bluetooth 4.2 basse consommation


Consommation de courant:


  • 0,35 μA en mode veille
  • 202 μA à un cycle de diffusion de 250 ms
  • 243 μA à un cycle de connexion de 100 ms

Plage de fonctionnement:


  • Plage de tension d'alimentation : 2,0 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :


  • CAN 12 bits
  • 13 GPIO
  • USB
  • IR
  • DMLA
  • UART (CTS/RTS)
Modules BLE série TI CC254x
Numéro d'article RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
CI C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Cœur 8051 8051 8051 8051 8051 8051
Antenne Interface PCB/demi-trou Interface PCB/demi-trou Interface PCB/IPEX/demi-trou PCB PCB IPEX
RAM 8 Ko 8 Ko 8 Ko 8 Ko 8 Ko 8 Ko
Éclair 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko
Protocoles BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Source de courant 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V 2,0 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +4 dBm 0 dBm +19 dBm +4 dBm 0 dBm +4 dBm
Sensibilité de réception -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm
GPIO 19 19 19 13 13 13
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 75 m 55 m 120 m 70 m 50 m 80 m (antenne PCB externe)
Dimensions (mm) 17,4x13,7x1,7 17,4x13,7x1,7 31,4 x 13,7 x 2,1 15,2 x 11,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 2,1
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √ √
Maillage Bluetooth × × × × × ×
Longue portée × × × × × ×
Physique 2 Mbps × × × × × ×
AoA/AoD × × × × × ×
Protocole UART Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave
Les fonctions Toutes les E/S, transmission transparente et entraînement direct Toutes les E/S, transmission transparente et entraînement direct PA+LNA, portée de transmission plus longue Petite dimension, transmission transparente et entraînement direct Petite dimension, transmission transparente et entraînement direct Antenne externe, transmission transparente et entraînement direct
