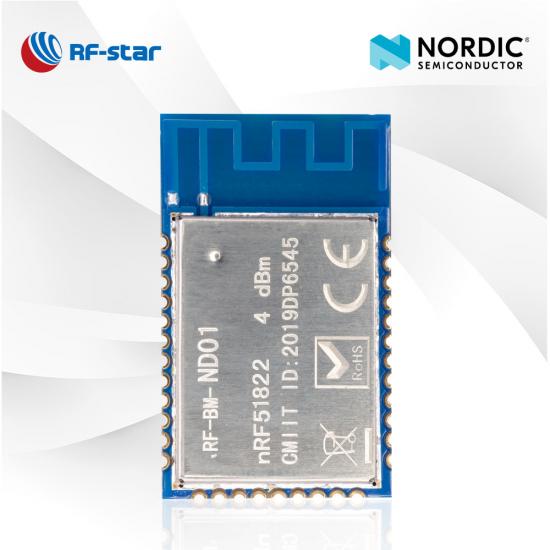

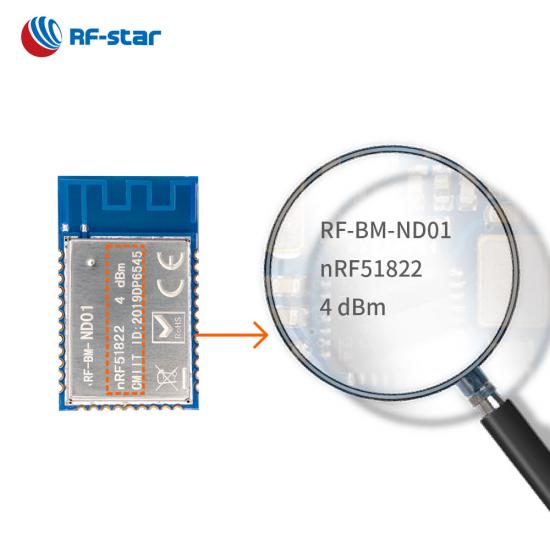

Module Bluetooth 4.2 basse consommation avec puce Nordic nRF51822 RF-BM-ND01

  • BLE4.2 Module with Nordic nRF51822 Chip RF-BM-ND01
  • BLE4.2 Module with Nordic nRF51822 Chip RF-BM-ND01
  • BLE4.2 Module with Nordic nRF51822 Chip RF-BM-ND01
  • BLE4.2 Module with Nordic nRF51822 Chip RF-BM-ND01
  • BLE4.2 Module with Nordic nRF51822 Chip RF-BM-ND01

Module Bluetooth 4.2 basse consommation avec puce Nordic nRF51822 RF-BM-ND01

RF-BM-ND01 est un module Bluetooth 4.2 Low Energy conçu pour répondre aux exigences de haute fiabilité et de haute performance des produits IoT alimentés par batterie. Il répond aux besoins d’un large éventail d’applications. Commencez votre conception avec le module BLE RF-BM-ND01 nRF51822.

  • P/N:

    RF-BM-ND01

  • SoC:

    nRF51822

  • Processeur:

    32-bit ARM® Cortex®-M0 16 MHz

  • Protocoles:

    Bluetooth 4.2 low energy

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin

  • Caractéristiques:

    PCB onboard antenna

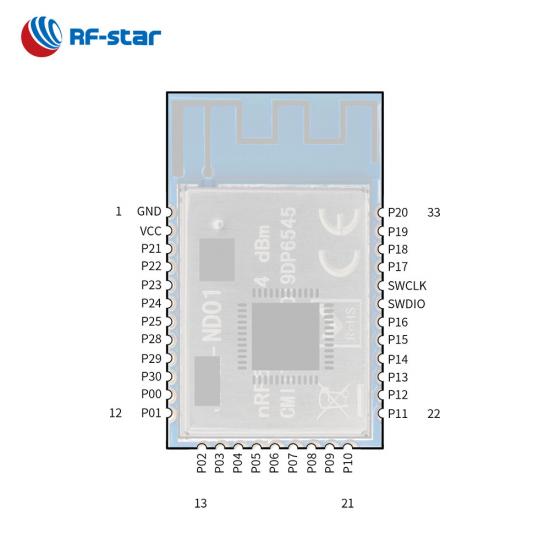

  • GPIO:

    29

  • Max. Puissance d'émission:

    +4 dBm

  • Gamme de transmission:

    100 m
Enquête maintenant

RF-BM-ND01 est un module Bluetooth LE 4.2 basé sur le SoC nordique  nRF51822 . Il contient le processeur principal ARM® Cortex®-M0 32 bits 16 MHz et intègre un cristal de 16 MHz, un 32,768 kHz en option, un filtre LC et une antenne intégrée PCB robuste. ND01 peut être préprogrammé avec maître/esclave SPI, maître I²C et UART pour une programmation simple. Ce module Bluetooth bon marché présente une longue portée de transmission, une fiabilité élevée, une faible consommation d'énergie et une taille raisonnable. Le paquet de bâtons de tampon au pas de 1,27 mm permet un assemblage facile et une conception de PCB rentable.

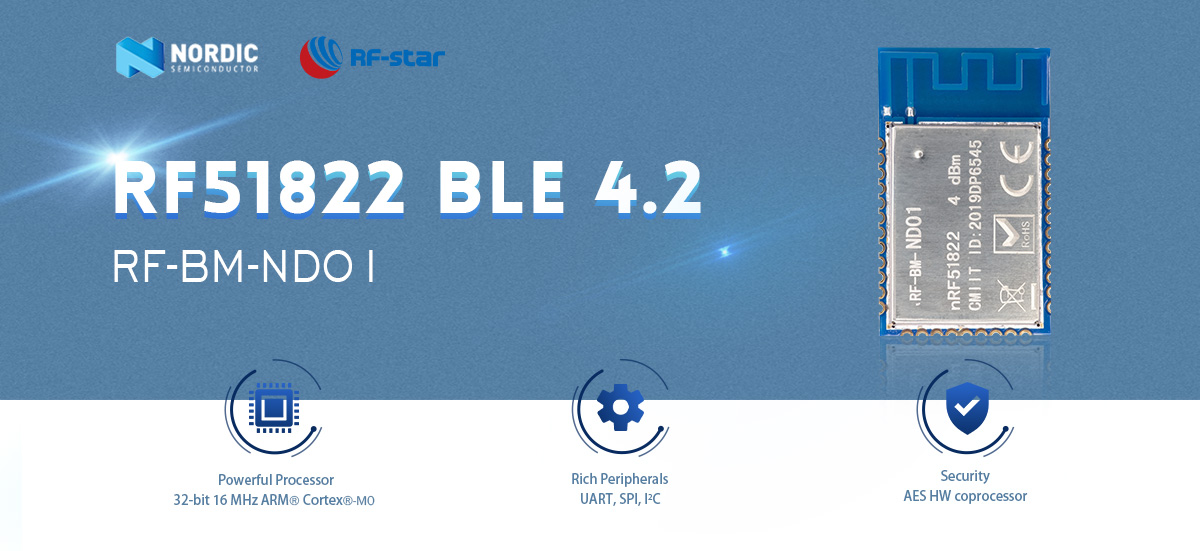

Module BLE4.2 avec puce nordique nRF51822 RF-BM-ND01

Périphériques et interfaces riches

Le module nRF51822 RF-BM-ND01 possède de nombreux périphériques et interfaces numériques tels que UART, SPI et I2C.

Prise en charge de la mise à jour OTA

Une mise à jour Over-the-Air (OTA) du module Bluetooth 4.2 facilite le déploiement et le transport du nouveau logiciel, micrologiciel ou autres données sur vos appareils.

Compatibilité supérieure

RF-BM-ND01 est compatible broche-2 broches avec les séries Nordic nRF52810, nRF52832 et nRF52840, par exemple. RF-BM-ND04C/ND04CI/ND04/ND04I/ND05/ND05I.

Haute sécurité

Le coprocesseur matériel Advanced Encryption Standard (AES) du module protège les données cryptées dans un état sécurisé.

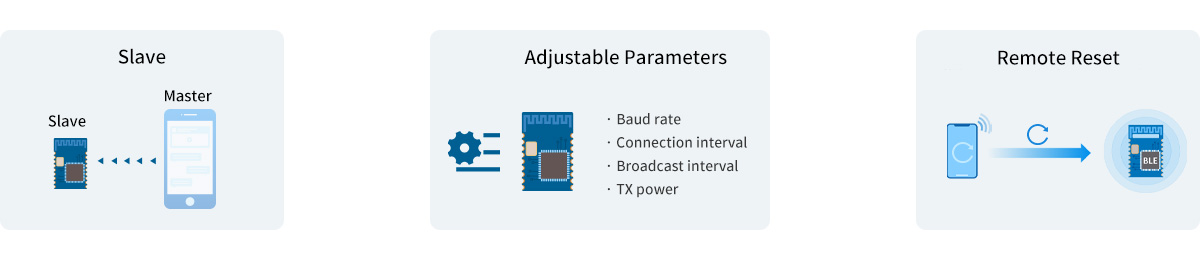

- Protocole de transmission transparent  (pont) -

· Esclave

· Paramètres réglables :débit en bauds, intervalle de connexion, intervalle de diffusion, puissance TX…

· Réinitialisation à distance

Module BLE4.2 avec protocole de transmission de puce Nordic nRF51822

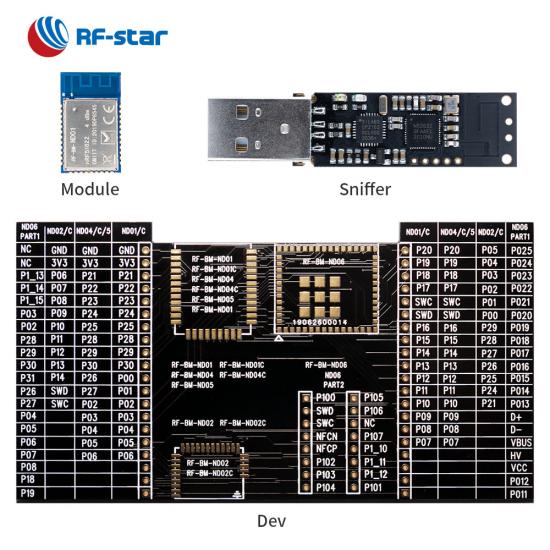

- Affichage du produit -

SoC sans fil :


  • Processeur ARM® Cortex®-M0 32 bits 16 MHz
  • Puissance TX : -20 dBm à +4 dBm
  • Sensibilité en mode BLE : -93 dBm
  • Mémoire
    • -256 Ko de mémoire flash
    • -16 Ko de RAM


Protocoles pris en charge :


  • Bluetooth 4.2 basse consommation


Consommation de courant:


  • 0,3 μA ~ 0,4 μA en mode veille (EN désactivé)
  • 0,14 mA ~ 0,54 mA à un cycle de diffusion de 250 ms
  • 0,41 mA à un cycle de connexion de 100 ms

Périphériques riches :


  • CAN 10 bits
  • 29 GPIO
  • SPI maître/esclave
  • Maître I²C
  • UART (CTS/RTS)


Certificats :


  • CI
  • FCC
  • SRRC

Plage de fonctionnement:


  • Plage de tension d'alimentation 1,8 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C

Modules BLE série NORDIC nRF51
Numéro d'article RF-BM-ND02C RF-BM-ND02 RF-BM-ND01
CI nRF51802 nRF51822 nRF51822
Cœur ARM® Cortex®-M0 16 MHz ARM® Cortex®-M0 16 MHz ARM® Cortex®-M0 16 MHz
Antenne PCB PCB PCB
RAM 16 Ko 16 Ko 16 Ko
Éclair 256 Ko 256 Ko 256 Ko
Protocoles BLE4.2, propriétaire BLE4.2, propriétaire BLE4.2, propriétaire
Source de courant 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +4 dBm +4 dBm +4 dBm
Sensibilité de réception -91 dBm à 1 Mbit/s BLE -93 dBm à 1 Mbit/s BLE -93 dBm à 1 Mbit/s BLE
GPIO 22 22 29
Température de fonctionnement -20 ℃ ～ +70 ℃ -20 ℃ ～ +70 ℃ -20 ℃ ～ +70 ℃
Température de stockage -40 ℃ ～ +85 ℃ -40 ℃ ～ +85 ℃ -40 ℃ ～ +85 ℃
Portée de transmission 50 m 50 m 55 m
Dimensions (mm) 16,2x13,5x1,3 16,2x13,5x1,3 24,8x15,0x2,3
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √
Maillage Bluetooth × × ×
Longue portée × × ×
Physique 2 Mbps × × ×
AoA/AoD × × ×
Protocole UART Esclave Esclave Esclave
Les fonctions Petite dimension, haute rentabilité Petite dimension, transmission transparente Toutes les IO
