Module Bluetooth 5.0 basse consommation Bluetooth Mesh basse consommation nRF52832 RF-BM-ND04

RF-BM-ND04 est un module Bluetooth 5.0 Low Energy développé pour les exigences de haute fiabilité et de haute performance des produits IoT alimentés par batterie et des passerelles. Ce module aux dimensions robustes prend également en charge le Bluetooth mesh et le NFC. Commencez le développement de votre produit avec le module BLE RF-BM-ND04 nRF52832.

  • P/N:

    RF-BM-ND04
  • Stock de marchandises:

    1000
  • SoC:

    nRF52832
  • Processeur:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protocoles:

    Bluetooth 5.0 low energy, Bluetooth Mesh
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz
  • Paquet (mm):

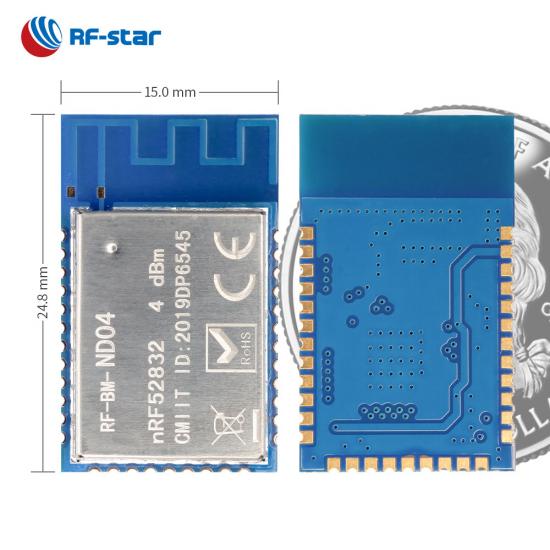

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin
  • Caractéristiques:

    NFC, ANT, 2.4 GHz proprietary
  • GPIO:

    29
  • Max. Puissance d'émission:

    +4 dBm
  • Gamme de transmission:

    100 m

RF-BM-ND04 est un module RF basé sur le SoC Nordic BLE5.0 nRF52832 polyvalent avec un processeur ARM® Cortex®-M4 32 bits. Il intègre un cristal de 32,768 kHz et de 32 MHz, un filtre LC, une adaptation d'antenne et une antenne PCB à F inversé à ligne méandre. Il prend en charge la pile BLE v5.0, y compris la fonctionnalité haut débit de 2 Mbps, et peut être préprogrammé avec des protocoles de communication d'interface série, tels que NFC, ANT et propriétaire 2,4 GHz. Il prend également en charge le maillage Bluetooth qui peut être exécuté simultanément avec Bluetooth Low Energy. Le périphérique NFC-A permet au module d'être utilisé dans des solutions simplifiées d'appairage et de paiement. Les nombreux périphériques et interfaces numériques du RF-BM-ND04, tels que ADC, PDM, PWM, I2C et I2S, le rendent appliqué dans de nombreuses applications. Dans l'ensemble, le module nRF52832 présente une faible consommation d'énergie, une petite taille, une distance de connexion robuste et une fiabilité rigide. Le paquet de bâtons de tampon au pas de 1,27 mm permet un assemblage facile et une conception de PCB rentable. Il devient le module BLE parfait pour les systèmes de sécurité, les passerelles Internet et autres terminaux IoT.

Module Bluetooth Mesh basse consommation nRF52832 RF-BM-ND04

- Protocole de transmission transparent  (pont) -

·  Plusieurs rôles : Maître, esclave, maître-esclave, Beacon

· Fonction multi-connexion : Jusqu'à 7 salves et 1 master

·Max. taux de transmission transparent : jusqu'à 46 kB/s

·  Débit de données : 1 Mbps, 2 Mbps

· Caractéristiques : O TA, observateur, authentification

Protocole de transmission transparent (pont) -



- Affichage du produit -



Ressources associées:

Comparaison entre le nRF52833 à longue portée et le nRF52832

Introduction du renifleur Bluetooth LE NRF52832

SoC sans fil :

  • Processeur ARM® Cortex®-M4 32 bits avec FPU, 64 MHz
  • Puissance TX : -20 dBm à +4 dBm
  • Sensibilité en mode BLE : -96 dBm
  • Mémoire
    • -512 Ko de mémoire flash
    • -64 Ko de RAM
  • Débit de données : 1 Mbps, 2 Mbps

Protocoles pris en charge :

  • Bluetooth 5.0 basse consommation
  • Maillage Bluetooth
  • NFC
  • FOURMI
  • 2,4 GHz propriétaire

Consommation de courant:

  • 2,62 μA en mode veille
  • 77,7 μA à un cycle de diffusion de 200 ms
  • 72,8 μA à un cycle de connexion de 50 ms

Plage de fonctionnement:

  • Plage de tension d'alimentation 1,7 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

  • NFC-A
  • CAN 12 bits, 200 kps
  • 29 GPIO
  • MLI
  • MPD
  • SPI maître/esclave
  • I²C maître/esclave
  • I²S
  • UART (CTS/RTS)

Certificats :

  • FCC
  • SRRC
  • CE
Module BLE série NORDIC nRF52
Numéro d'article RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
CI nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Cœur ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz
Antenne PCB/Tampon Tampon Interface PCB/demi-trou Interface IPEX/demi-trou PCB Interface PCB/demi-trou Interface IPEX/demi-trou PCB
RAM 24 Ko 24 Ko 24 Ko 24 Ko 24 Ko 64 Ko 64 Ko 64 Ko
Éclair 192 Ko 192 Ko 192 Ko 192 Ko 192 Ko 512 Ko 512 Ko 512 Ko
Protocoles BLE5.3, propriétaire, ANT BLE5.3, propriétaire, ANT BLE5.3, propriétaire, ANT BLE5.3, BLE 2M PHY, propriétaire, ANT BLE5.3, propriétaire, ANT BLE5.3, propriétaire, ANT, NFC BLE5.3, propriétaire, ANT, NFC BLE5.3, propriétaire, ANT, NFC
Source de courant 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm
Sensibilité de réception -97 dBm à 1 Mbit/s BLE -97 dBm à 1 Mbit/s BLE -96 dBm à 1 Mbit/s BLE -96 dBm à 1 Mbit/s BLE -96 dBm à 1 Mbit/s BLE -96 dBm à 1 Mbit/s BLE -96 dBm à 1 Mbit/s BLE -96 dBm à 1 Mbit/s BLE
GPIO dix dix 16 29 29 29 29 29
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 30 m 40 m (antenne PCB externe) 75 m 100 m (antenne PCB externe) 80 m 80 m 110 m (antenne PCB externe) 90 m
Dimensions (mm) 7,0 x 9,0 x 2,0 7,0 x 7,0 x 2,0 15,2 x 11,2 x 1,7 24,8x15,0x2,3 24,8x15,0x2,3 15,2 x 11,2 x 1,7 24,8x15,0x2,3 24,8x15,0x2,3
Emballer DFN au pas de 0,6 mm DFN au pas de 0,6 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA
Maillage Bluetooth × × × × ×
Longue portée × × × × × × × ×
Physique 2 Mbps
AoA/AoD × × × × × × × ×
Protocole UART Esclave Esclave Esclave Esclave Esclave Maître-esclave simultanément, un maître-esclave Maître-esclave simultanément, un maître-esclave Maître-esclave simultanément, un maître-esclave
Les fonctions Dimension ultra-petite, haute efficacité Ultra-petite dimension, haute efficacité, réalisable pour une antenne externe Haute compatibilité, haute efficacité Connecteur IPEX très efficace pour une conception d'antenne plus externe Faible consommation d'énergie, haute efficacité Taille compacte pour plus d'applications Réalisable pour les antennes externes avec une portée de transmission plus longue Haute compatibilité
