Module Bluetooth 5.0 basse consommation CC2640R2FRSM RF-BM-4044B5

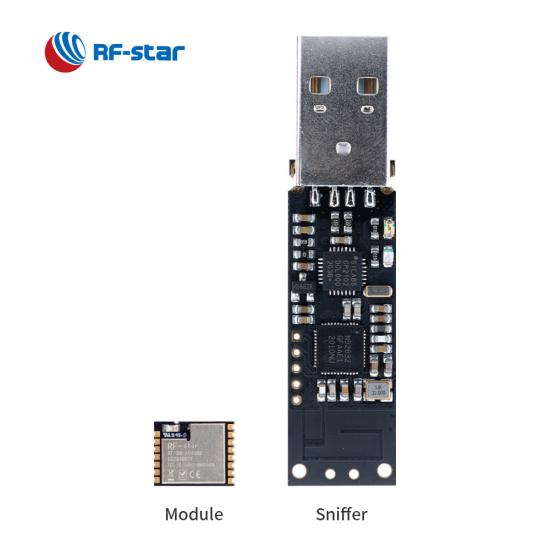

  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM
  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM
  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM
  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM
  • Bluetooth 5.0 Low Energy Module CC2640R2FRSM

Module Bluetooth 5.0 basse consommation CC2640R2FRSM RF-BM-4044B5

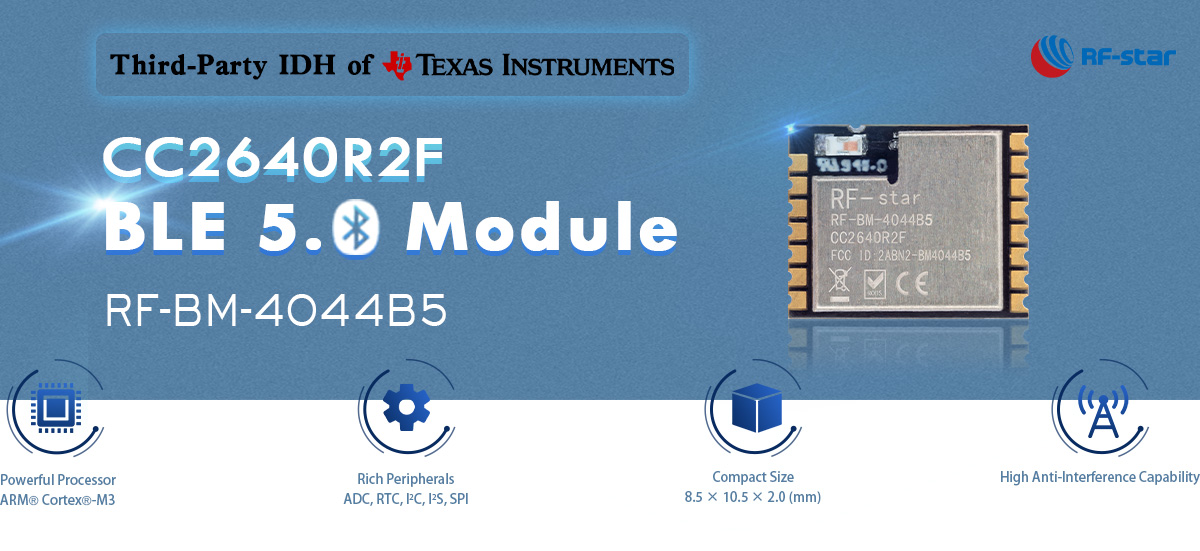

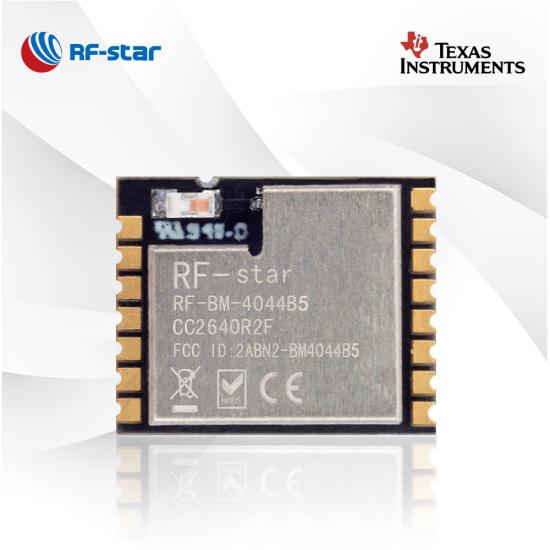

RF-BM-4044B5 est un module CC2640R2F prenant en charge la pile Bluetooth 5.0 Low Energy. La petite taille du paquet de bâtonnets de tampon au pas de 1,27 mm avec le bouclier le rend attrayant dans toute conception d'application à espace limité. Croyez que le module BLE RF-BM-4044B5 CC2640R2F deviendra l'un des points forts de votre conception.

  • P/N:

    RF-BM-4044B5

  • SoC:

    CC2640R2FRSM

  • Processeur:

    ARM® Cortex®-M3

  • Protocoles:

    Bluetooth 5.0 low energy

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

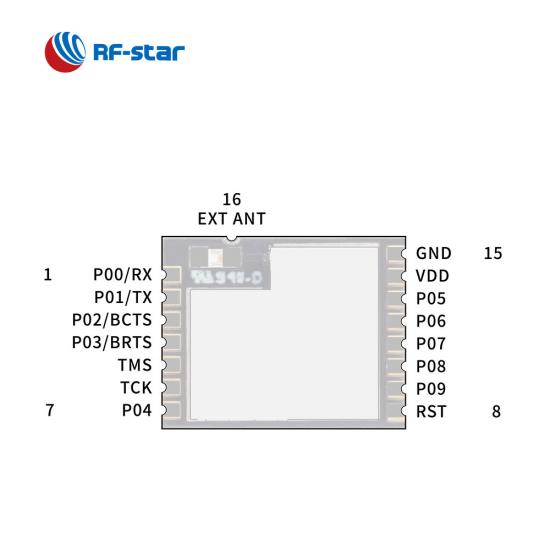

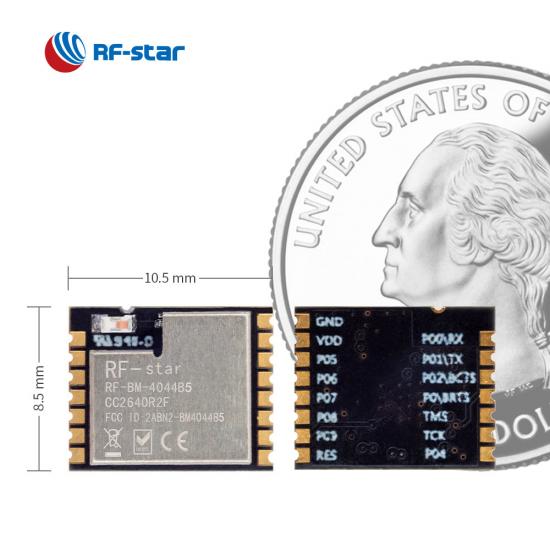

    8.5 × 10.5 × 2.0, half-hole, 1.27 pitch, 16-pin

  • Caractéristiques:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    10

  • Max. Puissance d'émission:

    +2 dBm

  • Gamme de transmission:

    50 m
Enquête maintenant

RF-BM-4044B5 est un module BLE5.0 basé sur le SoC Texas Instruments CC2640R2FRSM et conçu en fonction des broches RF-BM-4044B4 . Le puissant noyau ARM Cortex-M3 et le contrôleur de capteur ultra-basse consommation du CC2640 confèrent au module une haute fiabilité et des performances élevées. Le module avec un blindage métallique améliore la capacité anti-interférence élevée. Il se compose d'un cristal de 24 MHz, d'un cristal de 32,768 kHz, d'un filtre LC et d'une option d'antenne à puce et d'une interface demi-trou. Les voies de sortie d'antenne permettent au module d'externaliser l'antenne optimisée pour les applications. Les périphériques ADC, SPI, I²C, I²S lui permettent d'atteindre un plus large éventail de cas d'utilisation. Le plus important est que le module Bluetooth série peut être préprogrammé avec un protocole de transmission transparent, ce qui permet de l'appliquer plus facilement dans les applications avec le MCU principal.


Module Bluetooth 5.0 basse consommation CC2640R2FRSM

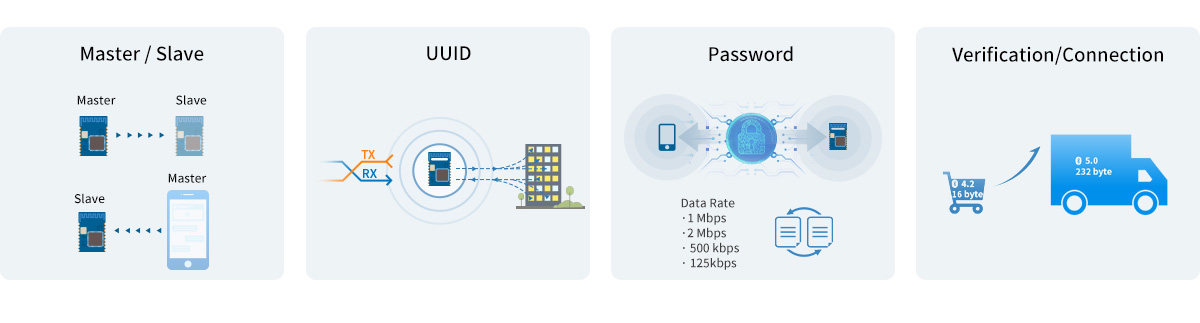

- Protocole de transmission transparente  (pont) BLE 5.0  -

· Unique rôle d'esclave, Unique rôle de maître

· UUID du service personnalisé

· Mot de passe de connexion

· Débit de données : 1 Mbps, 2 Mbps, 500 kbps, 125 kbps

· Paquets d'extension publicitaires

Le module RF-BM-4044B5 prend en charge la transmission transparente BLE 5.0

- Protocole de transmission transparente  (pont) BLE 4.2   -

· Plusieurs rôles : esclave, maître, maître-esclave

·  Paramètres réglables : débit en bauds, intervalle de connexion, intervalle de diffusion, puissance TX…

· Mot de passe de connexion

Le module RF-BM-4044B5 prend en charge la transmission transparente BLE 4.2



Ressources associées:

Module Bluetooth 5.0 avec puce de qualité automobile CC2640R2F-Q1

Différences entre TI CC2640R2L et CC2640R2F

Les modules sans fil RFSTAR CC2640R2F  prennent en charge la plate-forme IoT Ali Cloud Link

Carte de test Pinboard pour module série TI (CC2540 CC2541 CC2640)

SoC sans fil :

  • Processeur ARM® Cortex®-M3
  • Puissance TX : -21 dBm à +2 dBm
  • Sensibilité en mode BLE : -97 dBm
  • Mémoire
    • -128 Ko de flash
    • -28 Ko de SRAM
  • Débit de données : 1 Mbps, 2 Mbps, 500 kbps, 125 kbps


Protocoles pris en charge :

  • Bluetooth 4.2 basse consommation
  • Bluetooth 5.0 basse consommation


Consommation de courant:

  • 2,02 μA en mode veille
  • 108,76 μA à un cycle de diffusion de 200 ms (désactiver le pull-up EN interne)
  • 497,41 μA à un cycle de connexion de 30 ms (désactiver le pull-up EN interne)

Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CAN 12 bits
  • 10 GPIO
  • IPS
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Certificat:

  • KCC
Modules BLE série TI CC264x
Numéro d'article RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Photo Module BLE RF-BM-2642B1 CC2642R Module BLE RF-BM-4077B2 CC2640R2F-Q1 Module BLE RF-BM-4055B1L CC2640R2LRHB Module BLE RF-BM-4077B1L CC2640R2LRGZ Module BLE RF-BM-4077B1 CC2640R2FRGZ Module BLE RF-BM-4044B5 CC2640R2F Module BLE RF-BM-4044B4 CC2640R2F Module BLE RF-BM-4044B3 CC2640R2F Module BLE RF-BM-4044B2 CC2640R2F
CI CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz
Antenne PCB PCB PCB PCB PCB Interface puce/demi-trou Interface puce/demi-trou IPEX PCB
RAM 88 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko
Éclair 352 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko
Protocoles BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Source de courant 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Sensibilité de réception -97 dBm à BLE 1M PHY -105 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé
GPIO 31 31 13 31 31 dix dix dix dix
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 110 m @ 1M PHY 160 m @ LE PHY codé 100 m @ 1M PHY 150 m @ LE PHY codé 60 m @ 1M PHY 90 m @ LE PHY codé 70 m @ 1M PHY 100 m @ LE PHY codé 80 m @ 1M PHY 110 m @ LE PHY codé Antenne à puce 30 m @ 1M PHY 60 m @ LE PHY codé Antenne à puce 20 m @ 1M PHY 50 m @ LE PHY codé Antenne PCB externe 110 m @ 1M PHY 150 m @ LE Codé PHY 60 m @ 1M PHY 90 m @ LE PHY codé
Dimensions (mm) 23,5x17,0x2,2 23,5x17,0x2,2 15,2 x 11,2 x 1,7 23,5x17,0x1,7 23,5x17,0x1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6x11,2x1,7
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √ √ √ √ √
Maillage Bluetooth √ × × × × × × × ×
Longue portée √ √ √ √ √ √ √ √ √
Physique 2 Mbps √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
Protocole UART Maître-esclave simultanément Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave
Les fonctions Hautes performances anti-interférences Qualité AEC-Q100, hautes performances anti-interférences Élevé et rentable Élevé et rentable 31 GPIO pour des applications plus disponibles Petite dimension, coussinets double face Dimension ultra-petite Réalisable pour les antennes externes Haute stabilité
