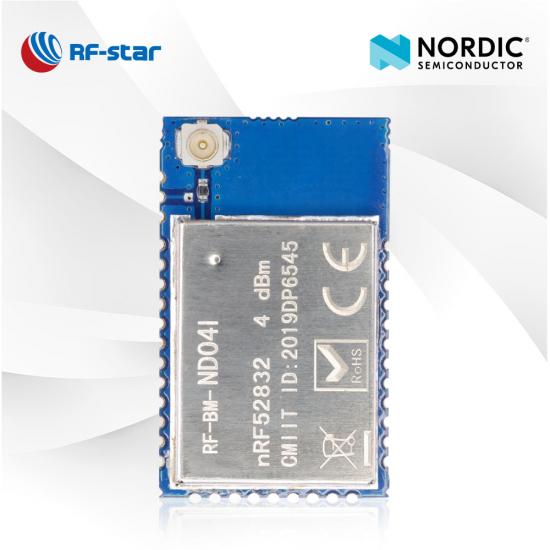

Module Bluetooth 5.0 basse consommation nRF52832 avec connecteur IPEX RF-BM-ND04I

RF-BM-ND04I est un module Bluetooth 5.0 Low Energy avec connecteur IPEX développé pour les exigences de haute fiabilité et de haute performance des produits et passerelles IoT alimentés par batterie. Ce module prend également en charge Bluetooth Mesh et NFC. Le connecteur IPEX offre plus de possibilités de sorties d'antenne, ainsi que d'interface d'antenne demi-trou. Commencez le développement de votre produit avec le module BLE RF-BM-ND04I nRF52832.

P/N:
RF-BM-ND04I
Stock de marchandises:
1000
SoC:
nRF52832
Processeur:
32-bit ARM® Cortex®-M4 64 MHz
Protocoles:
Bluetooth 5.0 low energy, Bluetooth Mesh
Fréquence de travail:
2402 MHz ~ 2480 MHz
Paquet (mm):

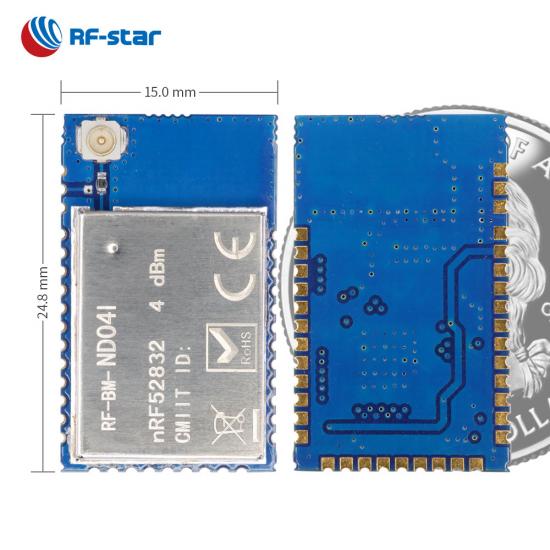

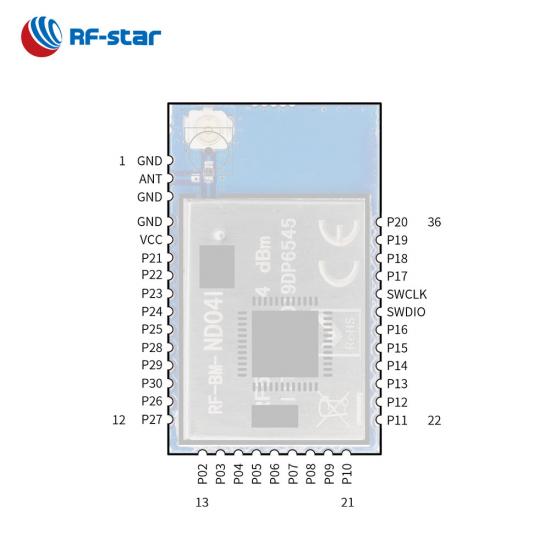

24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
Caractéristiques:
NFC, ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface
GPIO:
29
Max. Puissance d'émission:
+4 dBm
Gamme de transmission:
100 m

Enquête maintenant

RF-BM-ND04I est un module RF basé sur le SoC Nordic BLE5.0 nRF52832^{polyvalent avec un processeur ARM ®} Cortex ^{® -M4}32 bits . Il intègre un cristal de 32,768 kHz et 32 MHz, un filtre LC, une adaptation d'antenne et des options d'antenne d'un connecteur IPEX et d'une interface demi-trou. Il prend en charge la pile BLE v5.0 et peut être préprogrammé avec des protocoles de communication d'interface série, tels que Bluetooth Mesh , NFC, ANT et propriétaire 2,4 GHz. Le périphérique NFC-A permet au module d'être utilisé dans les solutions simplifiées d'appairage et de paiement. Les nombreux périphériques et interfaces numériques du RF-BM-ND04I, tels que ADC, PDM, PWM, I ²C et I ²S, le rendent appliqué dans une large gamme d'applications.

Module Bluetooth 5.0 basse consommation nRF52832 RF-BM-ND04I

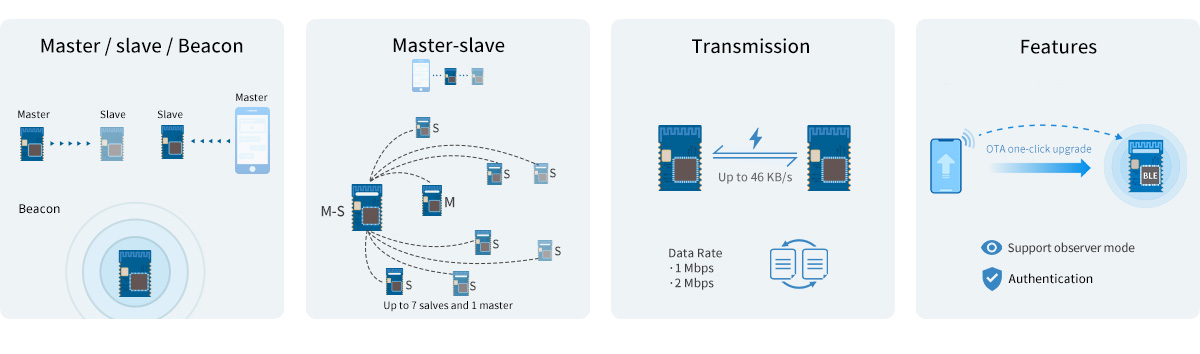

- Protocole de transmission transparent (pont) -

· Plusieurs rôles : maître, esclave, maître-esclave, Beacon

· Fonction multi-connexion : Jusqu'à 7 salves et 1 master

·Max. taux de transmission transparent : jusqu'à 46 kB/s

· Débit de données : 1 Mbps, 2 Mbps

· Caractéristiques : O TA, observateur, authentification

Protocole de transmission transparent (pont) -

- Affichage du produit -

Ressources associées:

Comparaison entre le nRF52833 à longue portée et le nRF52832

Introduction du renifleur Bluetooth LE NRF52832

SoC sans fil :

Processeur ARM® Cortex®-M4 32 bits avec FPU, 64 MHz
Puissance TX : -20 dBm à +4 dBm
Sensibilité en mode BLE : -96 dBm
Mémoire

-512 Ko de mémoire flash
-64 Ko de RAM

Débit de données : 1 Mbps, 2 Mbps

Protocoles pris en charge :

Bluetooth 5.0 basse consommation
Maillage Bluetooth
NFC
FOURMI
2,4 GHz propriétaire

Consommation de courant:

2,62 μA en mode veille
77,7 μA à un cycle de diffusion de 200 ms
72,8 μA à un cycle de connexion de 50 ms

Plage de fonctionnement:

Plage de tension d'alimentation 1,7 V ~ 3,6 V
Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

NFC-A
CAN 12 bits, 200 kps
29 GPIO
MLI
MPD
SPI maître/esclave
I²C maître/esclave
I²S
UART (CTS/RTS)

RF-BM-ND04_ND04I Fiche technique du matériel V1.2_20230526

Module BLE série NORDIC nRF52
Numéro d'article	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
CI	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Cœur	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4 64 MHz	ARM® Cortex®-M4F 64 MHz	ARM® Cortex®-M4F 64 MHz	ARM® Cortex®-M4F 64 MHz
Antenne	PCB/Tampon	Tampon	Interface PCB/demi-trou	Interface IPEX/demi-trou	PCB	Interface PCB/demi-trou	Interface IPEX/demi-trou	PCB
RAM	24 Ko	24 Ko	24 Ko	24 Ko	24 Ko	64 Ko	64 Ko	64 Ko
Éclair	192 Ko	192 Ko	192 Ko	192 Ko	192 Ko	512 Ko	512 Ko	512 Ko
Protocoles	BLE5.3, propriétaire, ANT	BLE5.3, propriétaire, ANT	BLE5.3, propriétaire, ANT	BLE5.3, BLE 2M PHY, propriétaire, ANT	BLE5.3, propriétaire, ANT	BLE5.3, propriétaire, ANT, NFC	BLE5.3, propriétaire, ANT, NFC	BLE5.3, propriétaire, ANT, NFC
Source de courant	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V	1,7 V ~ 3,6 V, recommandé à 3,3 V
Fréquence	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. Puissance d'émission	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm
Sensibilité de réception	-97 dBm à 1 Mbit/s BLE	-97 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE	-96 dBm à 1 Mbit/s BLE
GPIO	dix	dix	16	29	29	29	29	29
Température de fonctionnement	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Température de stockage	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Portée de transmission	30 m	40 m (antenne PCB externe)	75 m	100 m (antenne PCB externe)	80 m	80 m	110 m (antenne PCB externe)	90 m
Dimensions (mm)	7,0 x 9,0 x 2,0	7,0 x 7,0 x 2,0	15,2 x 11,2 x 1,7	24,8x15,0x2,3	24,8x15,0x2,3	15,2 x 11,2 x 1,7	24,8x15,0x2,3	24,8x15,0x2,3
Emballer	DFN au pas de 0,6 mm	DFN au pas de 0,6 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm
OTA	√	√	√	√	√	√	√	√
Maillage Bluetooth	×	×	×	×	×	√	√	√
Longue portée	×	×	×	×	×	×	×	×
Physique 2 Mbps	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
Protocole UART	Esclave	Esclave	Esclave	Esclave	Esclave	Maître-esclave simultanément, un maître-esclave	Maître-esclave simultanément, un maître-esclave	Maître-esclave simultanément, un maître-esclave
Les fonctions	Dimension ultra-petite, haute efficacité	Ultra-petite dimension, haute efficacité, réalisable pour une antenne externe	Haute compatibilité, haute efficacité	Connecteur IPEX très efficace pour une conception d'antenne plus externe	Faible consommation d'énergie, haute efficacité	Taille compacte pour plus d'applications	Réalisable pour les antennes externes avec une portée de transmission plus longue	Haute compatibilité
