RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Module UART Bluetooth BLE4.2 CC2541 RF-BM-S02A

Le module RF-BM-S02A CC2541 Bluetooth LE 4.2, l'un des modules sans fil les plus populaires de RF-star, est destiné aux applications intelligentes alimentées par batterie. Le RF-BM-S02A, avec sa petite taille et ses hautes performances, sera votre bon choix en matière de conception.

P/N:
RF-BM-S02A
SoC:
CC2541
Processeur:
Low-Power 8051 Microcontroller Core With Code Prefetch
Protocoles:
Bluetooth 4.2 low energy
Fréquence de travail:
2402 MHz ~ 2480 MHz
Paquet (mm):

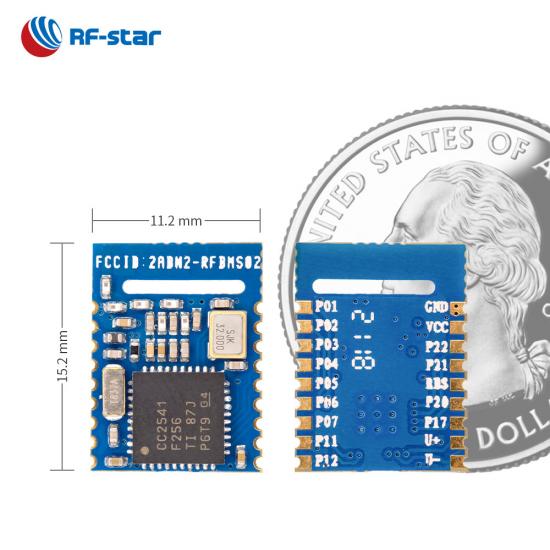

15.1 x 11.3 x 1.7, half-hole, 1.27 pitch, 18-pin
Caractéristiques:
Small size package
GPIO:
13
Max. Puissance d'émission:
0 dBm
Gamme de transmission:
20 m

Enquête maintenant

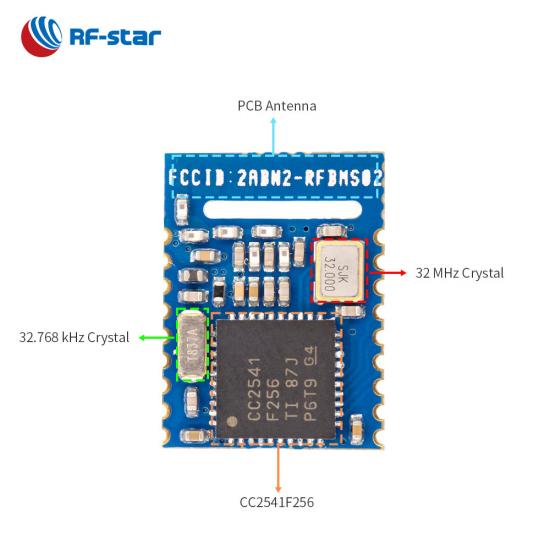

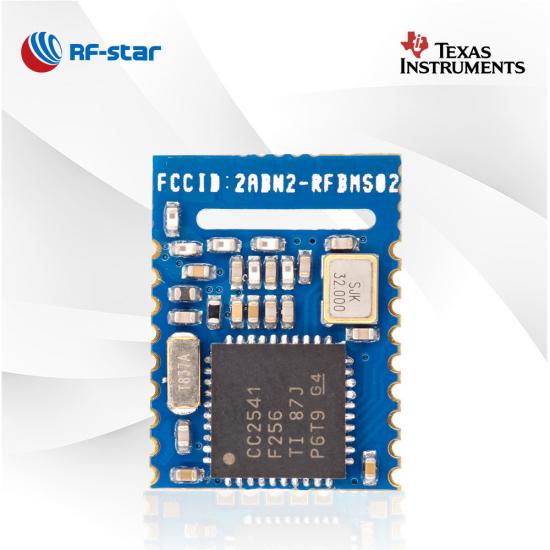

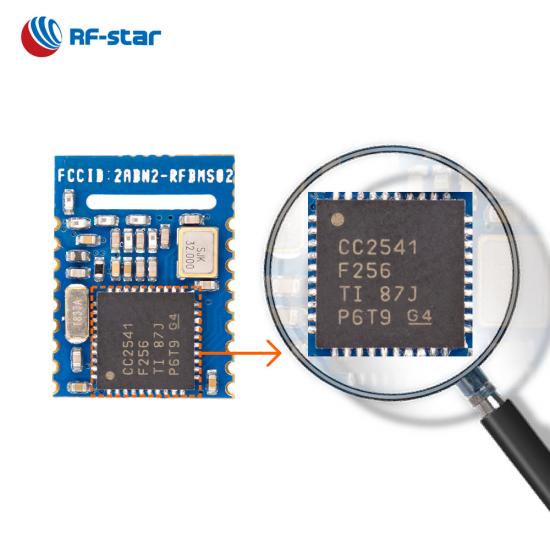

RF-BM-S02A est un module Bluetoth LE4.2 basse consommation basé sur le SoC Texas Instruments CC2541 . Le cœur 8051 est le processeur principal. Le module intègre un cristal de 32 MHz, un cristal de 32,768 kHz, un balun LC et une antenne PCB F inversé haute performance. Son boîtier prend en charge broche-2 broches compatible avec une série de modules BLE de RF-star. Le module peut fonctionner en mode de transmission transparent (mode pont) et en mode à entraînement direct.

Module UART Bluetooth BLE4.2 CC2541

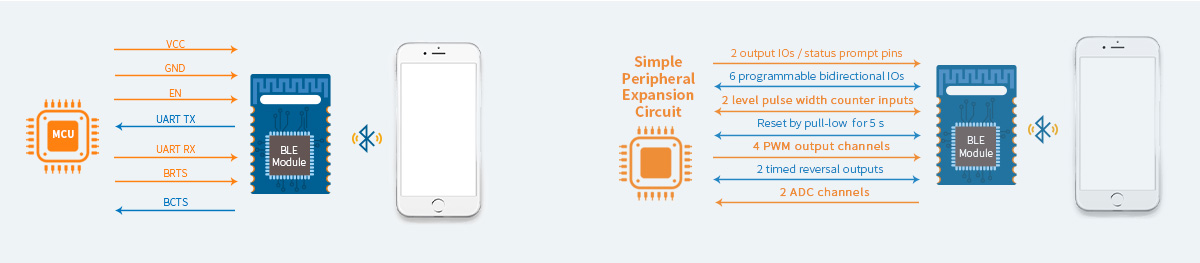

- Protocole de transmission transparente (pont) BLE 4.2 -

Principales caractéristiques du module de transmission transparente BLE 4.2

- Protocole à commande directe -

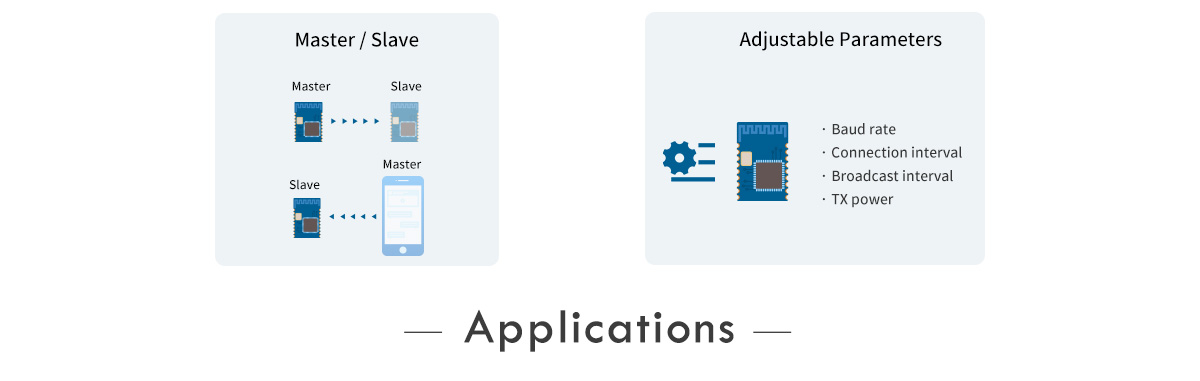

RF-BM-S02A prend en charge le mode à entraînement direct

· Rôles du module : esclave, maître

· Paramètres réglables : débit en bauds, intervalle de connexion, intervalle de diffusion, puissance TX…

SoC sans fil :

Noyau de microcontrôleur 8051 basse consommation avec prélecture de code
Puissance d'émission : 0 dBm
Sensibilité en mode BLE : -94 dBm
Mémoire

-256 Ko de flash
-8 Ko de SRAM

Caractéristiques:

Bluetooth 4.2 basse consommation

Consommation de courant:

0,35 μA en mode veille
202 μA à un cycle de diffusion de 250 ms
243 μA à un cycle de connexion de 100 ms

Plage de fonctionnement:

Plage de tension d'alimentation : 2,0 V ~ 3,6 V
Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

CDA
13 GPIO
I²C
IR
DMLA
UART (CTS/RTS)

RF-BM-S02_S02I_S02A Fiche technique du matériel V1.0_20230526

Modules BLE série TI CC254x
Numéro d'article	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
CI	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Cœur	8051	8051	8051	8051	8051	8051
Antenne	Interface PCB/demi-trou	Interface PCB/demi-trou	Interface PCB/IPEX/demi-trou	PCB	PCB	IPEX
RAM	8 Ko	8 Ko	8 Ko	8 Ko	8 Ko	8 Ko
Éclair	256 Ko	256 Ko	256 Ko	256 Ko	256 Ko	256 Ko
Protocoles	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Source de courant	2,0 V ~ 3,6 V, recommandé à 3,3 V	2,0 V ~ 3,6 V, recommandé à 3,3 V	2,0 V ~ 3,6 V, recommandé à 3,3 V	2,0 V ~ 3,6 V, recommandé à 3,3 V	2,0 V ~ 3,6 V, recommandé à 3,3 V	2,0 V ~ 3,6 V, recommandé à 3,3 V
Fréquence	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. Puissance d'émission	+4 dBm	0 dBm	+19 dBm	+4 dBm	0 dBm	+4 dBm
Sensibilité de réception	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Température de fonctionnement	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Température de stockage	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Portée de transmission	75 m	55 m	120 m	70 m	50 m	80 m (antenne PCB externe)
Dimensions (mm)	17,4x13,7x1,7	17,4x13,7x1,7	31,4 x 13,7 x 2,1	15,2 x 11,2 x 1,7	15,2 x 11,2 x 1,7	15,2 x 11,2 x 2,1
Emballer	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm
OTA	√	√	√	√	√	√
Maillage Bluetooth	×	×	×	×	×	×
Longue portée	×	×	×	×	×	×
Physique 2 Mbps	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
Protocole UART	Maître d'esclave	Maître d'esclave	Maître d'esclave	Maître d'esclave	Maître d'esclave	Maître d'esclave
Les fonctions	Toutes les E/S, transmission transparente et entraînement direct	Toutes les E/S, transmission transparente et entraînement direct	PA+LNA, portée de transmission plus longue	Petite dimension, transmission transparente et entraînement direct	Petite dimension, transmission transparente et entraînement direct	Antenne externe, transmission transparente et entraînement direct
