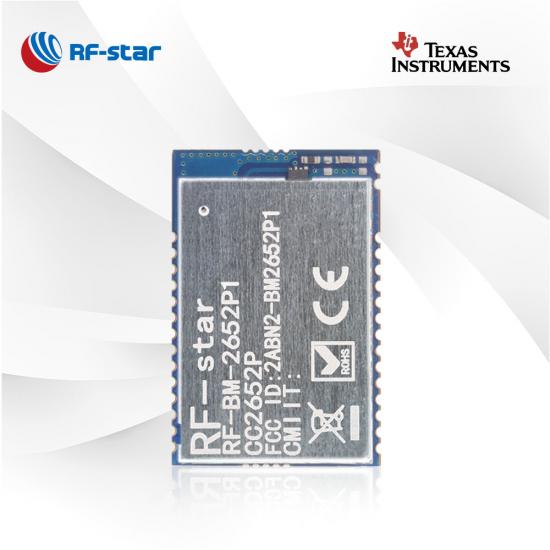

Module multiprotocoles CC2652P certifié RF-BM-2652P1

Le module multiprotocole RF-BM-2652P1 est destiné aux marchés IoT à hautes exigences. Le module prend en charge BLE 5.1, ZigBee, Thread IEEE 802.15.4, les objets intelligents compatibles IPv6 (6LoWPAN) et propriétaire. Le module CC2652P est peut-être le module RF le plus adapté pour ZHA (ZigBee Home Automation) et Zigbee2MQTT.

  • P/N:

    RF-BM-2652P1
  • SoC:

    CC2652P
  • Processeur:

    48 MHz ARM® Cortex®-M4F
  • Protocoles:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

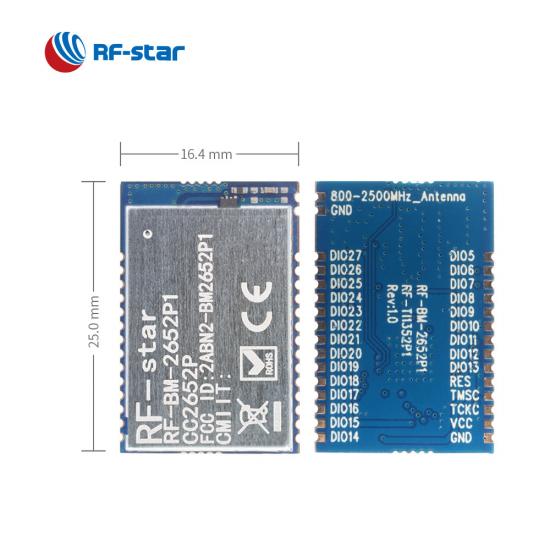

  • Paquet (mm):

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Caractéristiques:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor
  • GPIO:

    23
  • Max. Puissance d'émission:

    +20 dBm
  • Gamme de transmission:

    500 m (@BLE), 800 m (@ZigBee)

RF-BM-2652P1 est un module multiprotocole basé sur TI CC2652P avec un puissant processeur ARM® Cortex®-M4F de 48 MHz. Il intègre un cristal de 48 MHz, un cristal de 32,768 kHz, un Flash de 352 Ko, une ROM de 256 Ko, un filtre LC et une antenne intégrée PCB haute performance. La puissance d'émission peut atteindre 20 dBm, ce qui permet au module RF d'atteindre une plage de transmission plus longue et peut fonctionner à merveille dans le ZHA (ZigBee Home Automation) et le Zigbee2MQTT . Le pilote Dynamic Multiprotocol Manager (DMM) permet au module CC2652P de fonctionner comme un BLE, un ZigBee, un périphérique Thread ou un périphérique avec plusieurs protocoles en même temps.


Module multiprotocole CC2652P RF-BM-2652P1

Plusieurs protocoles pris en charge

RF-BM-2652P1 est un module sans fil multiprotocole 2,4 GHz prenant en charge Thread, Zigbee®, Bluetooth® 5.3 Low Energy, IEEE 802.15.4, les objets intelligents compatibles IPv6 (6LoWPAN), les systèmes propriétaires, y compris le TI 15,4-Stack (2,4 GHz ).

Amplificateur haute puissance

Utilisant un amplificateur haute puissance intégré de +20 dBm avec la meilleure consommation de courant de transmission de sa catégorie à 85 mA, le module RF CC2652P 2,4 GHz peut aider vos appareils sans fil à atteindre une portée beaucoup plus longue.

Excellente sensibilité du récepteur

La sensibilité de réception du CC2652P est optimisée à -100 dBm pour 802.15.4 (2,4 GHz) 1 Mbps, -105 dBm pour Bluetooth 125 kbps (code LE PHY.) Cela rend le module 2,4 GHz bien adapté à ZigBee2mqtt.

Gestionnaire multiprotocole dynamique

Le module CC2652P avec le pilote DMM permet plusieurs piles sans fil, par exemple. BLE, ZigBee, protocole Thread et bien plus encore pour coexister et fonctionner simultanément.


- Vidéo connexe -


Ressource de référence :

Que sont les modules RF-star ZigBee CC2652P

À quoi peut servir le module RF-star ZigBee CC2652P ?

La solution ZigBee CC2652P vous aide à éloigner l'explosion de gaz naturel

SoC sans fil :


  • Processeur ARM®  Cortex® - M4F 48 MHz
  • Puissance TX : jusqu'à +20 dBm
  • Sensibilité :
    • -100 dBm à 802.15.4 (2,4 GHz)
    • -105 dBm à Bluetooth 5.0 (PHY codé LE) (125 kbps)
  • Mémoire
    • 352 Ko flash
    • 256 Ko de ROM
    • 8 0 Ko de SRAM
  • Débit de données :
    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)


Caractéristiques:


  • Bluetooth 5.1 basse consommation
  • Fil
  • Zigbee 3.0
  • IEEE 802.15.4
  • Objets intelligents compatibles IPv6 (6LoWPAN)
  • Propriétaire
  • B maille Bluetooth
  • Recherche de direction

Plage de fonctionnement:

Plage de tension d'alimentation 1,8 V ~ 3,8 V

Plage de température de fonctionnement : -40 °C ~ +85 °C



Périphériques riches :

CDA

CAD

UART

IPS

I²C

I²S

RTC

Modules multiprotocoles série TI SimpleLink CC2652P
Numéro d'article RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Photo CC2652P7 RF-BM-2652P4I Module multiprotocole CC2652P7 RF-BM-2652P4 Module multiprotocole CC2652P RF-BM-2652P3 Module multiprotocole Module Zigbee CC2652P RF-BM-2652P2I Module Zigbee CC2652P RF-BM-2652P2 Module Zigbee CC2652P RF-BM-2652P1
CI CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+ 48 MHz
Antenne Interface IPEX/demi-trou PCB PCB Interface IPEX/demi-trou PCB Interface demi-trou
RAM 152 Ko 152 Ko 88 Ko 88 Ko 88 Ko 88 Ko
Éclair 704 Ko 704 Ko 352 Ko 352 Ko 352 Ko 352 Ko
Protocoles Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz)
Source de courant 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm
Sensibilité de réception -99 dBm à 802.15.4 (2,4 GHz) -104 dBm à 125 kbps PHY codé BLE -99 dBm à 802.15.4 (2,4 GHz) -104 dBm à 125 kbps PHY codé BLE -100 dBm à 802.15.4 (2,4 GHz) -105 dBm à 125 kbps PHY codé BLE -100 dBm à 802.15.4 (2,4 GHz) -105 dBm à 125 kbps PHY codé BLE -100 dBm à 802.15.4 (2,4 GHz) -105 dBm à 125 kbps PHY codé BLE -100 dBm à 802.15.4 (2,4 GHz) -105 dBm à 125 kbps PHY codé BLE
GPIO 23 23 11 23 23 23
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 180 m @ 1M PHY (antenne PCB externe) 240 m @ PHY codé LE (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 150 m @ 1M PHY 220 m @ LE PHY codé 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE PHY codé 600 m @ 802.15.4 180 m @ 1M PHY (antenne PCB externe) 240 m @ PHY codé LE (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 150 m @ 1M PHY 220 m @ LE PHY codé 600 m @ 802.15.4 180 m @ 1M PHY (antenne PCB externe) 240 m @ PHY codé LE (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle)
Dimensions (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0x16,0x2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA
Maillage Bluetooth
Longue portée
Physique 2 Mbps
AoA/AoD
Protocole UART N / A N / A N / A N / A N / A N / A
Application Passerelle pour maison intelligente, automatisation des bâtiments Domotique, centrale d'alarme incendie (FACP) Détecteur de fumée et de chaleur, suivi des actifs Automatisation et contrôle d'usine, systèmes de sécurité des bâtiments Systèmes de sécurité, passerelle Réseau intelligent, réseaux de capteurs sans fil
