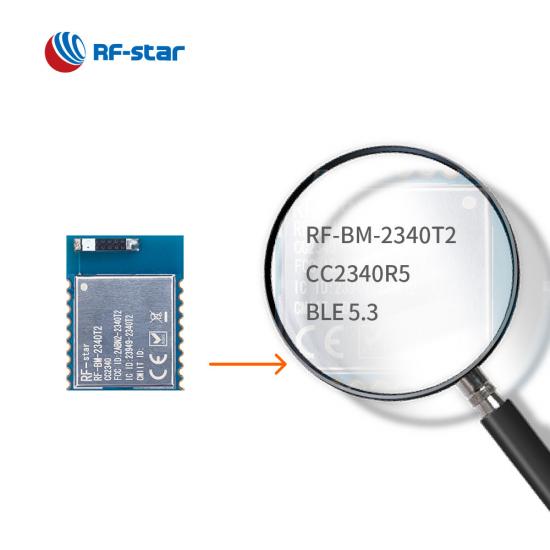

Module émetteur-récepteur Bluetooth CC2340R5 basse consommation RF-BM-2340T2 avec antenne à puce

  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2

Module émetteur-récepteur Bluetooth CC2340R5 basse consommation RF-BM-2340T2 avec antenne à puce

RF-BM-2340T2 est un module émetteur et récepteur Bluetooth 5.3 optimisé pour les applications à faible consommation et longue portée. Il est conçu pour prendre en charge Thread, ZigBee®, IEEE 802.15.4 et 2,4 GHz propriétaire. Le processeur puissant, le protocole de tri série UART intégré et les modes de sortie flexibles offrent une connectivité Bluetooth robuste, fiable et sécurisée pour divers scénarios.

  • P/N:

    RF-BM-2340T2

  • SoC:

    CC2340R5

  • Processeur:

    48 MHz ARM® Cortex®-M0+

  • Protocoles:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

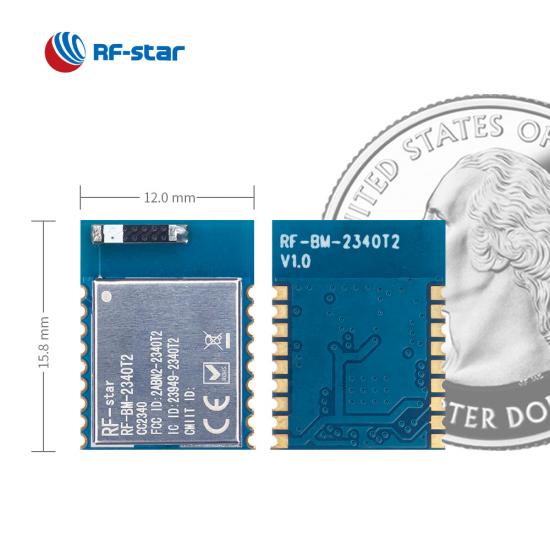

  • Paquet (mm):

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • Caractéristiques:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

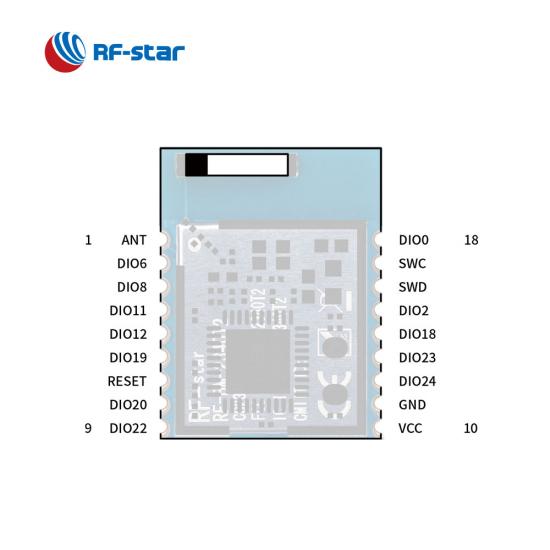

  • GPIO:

    14

  • Max. Puissance d'émission:

    +8 dBm

  • Gamme de transmission:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Enquête maintenant

RF-BM-2340T2 est un nouveau module multiprotocole basé sur le chipset TI CC2340R5 qui prend en charge Bluetooth 5.3 basse énergie (BLE), ZigBee 3.0, SimpleLinkTM TI 15.4-stack et le système propriétaire. Identique au RF-BM-2340T1, le module émetteur-récepteur Bluetooth est doté d'un cristal de 48 MHz, de 512 Ko de mémoire Flash programmable dans le système, de 12 Ko de ROM pour le chargeur de démarrage et de 36 Ko de SRAM à très faible fuite. En outre, il dispose de périphériques riches avec UART, SPI, I2C, horloge en temps réel (RTC), etc.

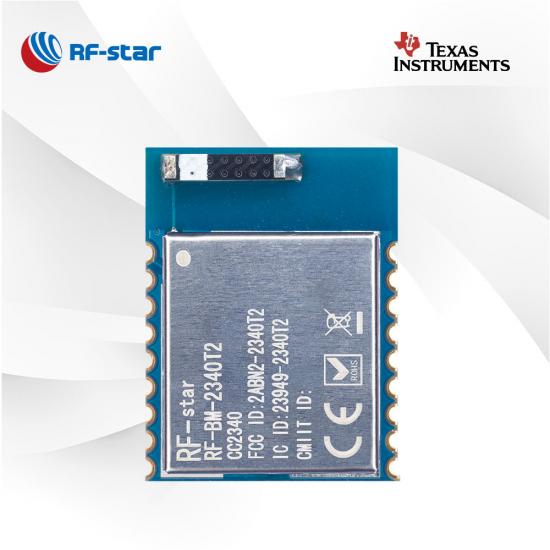

La seule différence est que le RF-BM-2340T2 est livré avec une antenne à puce et une interface de sortie RF demi-trou.

Module multiprotocole CC2340R5 RF-BM-2340T2

Ressource de référence :

Modules Bluetooth 5.3 CC2340R5 abordables - En stock maintenant

Introduction du module BLE à très faible consommation de la série CC2340 RF-BM-2340B1

Comparaison des modules Bluetooth LE CC2340



SoC sans fil :

  • Processeur ARM®  Cortex® - M0+ 48 MHz

  • Puissance TX : jusqu'à +8 dBm
  • Sensibilité:

    • -96 dBm à 802.15.4 (2,4 GHz)

    • -102 dBm à Bluetooth 5.0 (PHY codé LE) (125 kbps)

  • Mémoire
    • 512 Ko flash
    • ROM de 12 Ko
    • 36 Ko de SRAM

  • Débit de données

    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)



Protocoles :

  • Bluetooth 5.3 basse consommation

  • Zigbee 3.0

  • Propriétaire

  • Pile SimpleLinkTM  TI 15.4


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,71 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • UART
  • IPS
  • Je 2C​
  • RTC
