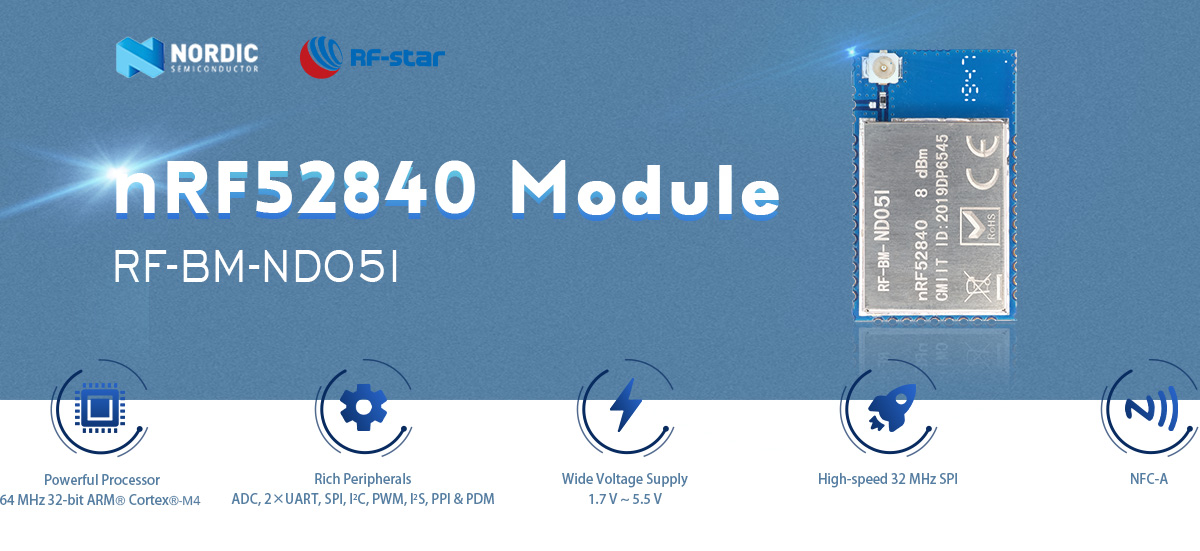

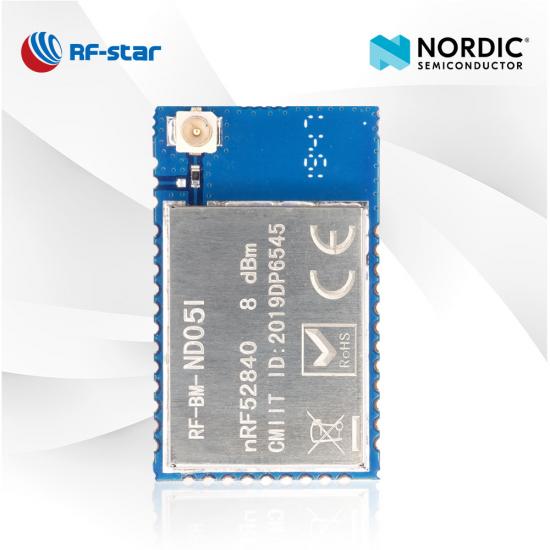

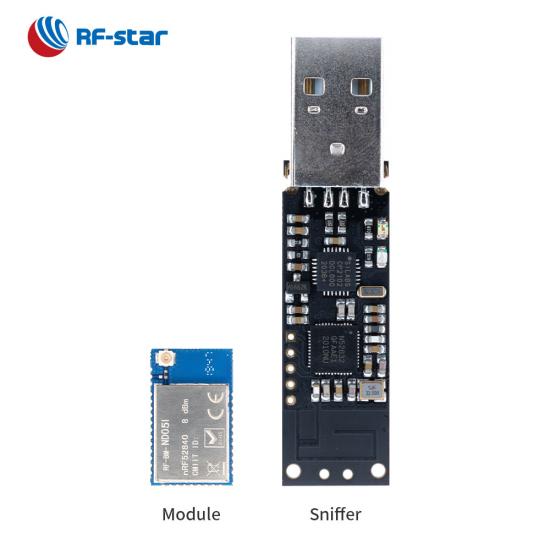

Module SoC nordique multiprotocole nRF52840, connecteur IPEX RF-BM-ND05I

RF-BM-ND05I est un module multiprotocole développé pour les exigences de haute fiabilité et de haute performance des produits et passerelles IoT alimentés par batterie. Le connecteur IPEX et l'interface d'antenne demi-trou lui permettent d'atteindre plus d'applications. Ce module prend également en charge Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT et 2,4 GHz propriétaire. Commencez le développement de votre produit avec le module RF-BM-ND05I nRF52840.

  • P/N:

    RF-BM-ND05I
  • Stock de marchandises:

    1000
  • SoC:

    nRF52840
  • Processeur:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protocoles:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz
  • Paquet (mm):

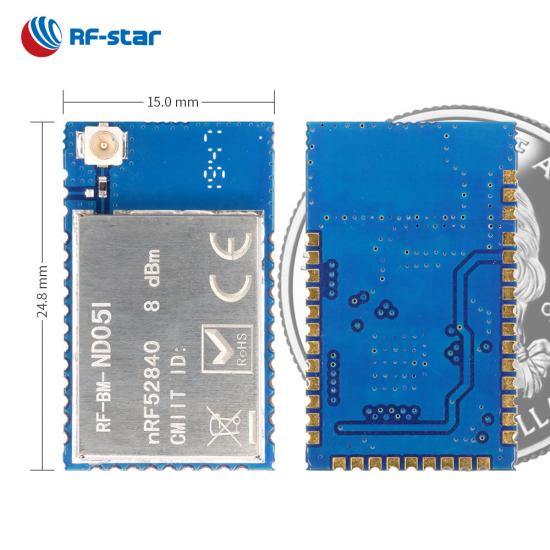

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
  • Caractéristiques:

    NFC, High-speed SPI
  • GPIO:

    29
  • Max. Puissance d'émission:

    +8 dBm
  • Gamme de transmission:

    500 m

RF-BM-ND05I est un module RF basé sur le SoC multiprotocole nordique nRF52840 avec le meilleur processeur ARM® Cortex®-M4 32 bits de sa catégorie. Il intègre un cristal de 32,768 kHz et 32 ​​MHz, un filtre de puissance, une adaptation d'antenne et des options d'antenne d'un connecteur IPEX et d'une interface demi-trou. Il prend en charge la pile BLE v5.0, le maillage Bluetooth, Thread, ZigBee , IEEE 802.15.4-2006 et 2,4 GHz propriétaire. Il dispose également d'une gamme d'interfaces analogiques et numériques telles que NFC-A, ADC, SPI haute vitesse 32 MHz, UART, SPI, I²C, PWM, I²S, PPI et PDM. Ses interfaces numériques hautes performances, sa distance de connexion robuste et sa fiabilité rigide se sont avérées applicables dans  ces  applications IoT  telles que les passerelles Internet, les contrôleurs et capteurs industriels, les prises et compteurs intelligents,  l'automatisation de la maison et du bâtiment  et les appareils médicaux.


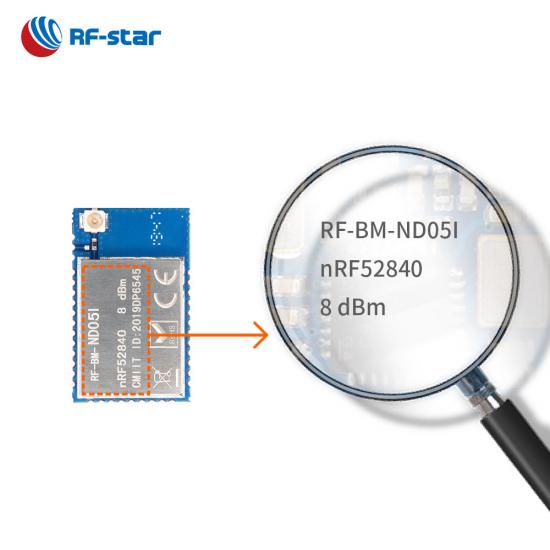

Module multiprotocole nRF52840 RF-BM-ND05I

Périphériques avancés

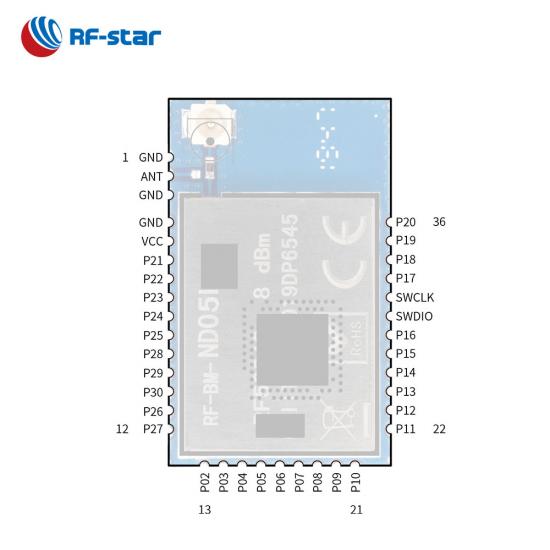

29 GPIO dans un boîtier demi-trou et de riches périphériques tels que UART, ADC, I2C, I2S sont bien intégrés, même SPI haute vitesse 32 MHz, NFC-A, PPI inclus.

Protocole de port série (UART)

Le module sans fil nRF52840 est intégré au protocole de transmission transparent BLE5.0 (protocole de port série) pour réaliser des fonctions riches avec les commandes AT.

Processeur puissant

Basés sur la puce Nordic nRF52840, les RF-BM-ND05 et RF-BM-ND05I sont tous deux conçus comme un module RF multiprotocole basse consommation avec un processeur ARM® Cortex®-M4 32 bits 64 MHz de pointe.


Plusieurs protocoles pris en charge

RF-BM-ND05I avec un connecteur IPEX et une interface demi-trou prend en charge Bluetooth Mesh, Thread, ZigBee, NFC, Matter et d'autres propriétaires 2,4 GHz, largement adoptés dans l'automatisation de la maison et du bâtiment et les réseaux de capteurs sans fil, etc.


Ressources associées:

SoC multiprotocole nRF52840 pour protéger les actifs de chiffrement en ligne

Comparaison de RF-BM-ND05, RF-BM-ND05I, RF-BM-ND06


SoC sans fil :

  • Processeur ARM® Cortex®-M4 32 bits avec FPU, 64 MHz
  • Puissance TX : -20 dBm à +8 dBm
  • Sensibilité en mode BLE : -95 dBm (@1 Mbps)
  • Mémoire
    • -1 Mo de mémoire flash
    • -256 Ko de RAM

Caractéristiques RF :

  • Bluetooth® 5 Low Energy : 2 Mbps, 1 Mbps, 500 kbps et 125 kbps
  • IEEE 802.15.4-2006 : 250 kbit/s
  • 2,4 GHz Propriétaire : 2 Mbit/s, 1 Mbit/s
  • Maillage Bluetooth
  • Fil
  • ZigBee

Consommation de courant:

  • Courant de crête de 4,8 mA en TX (0 dBm)
  • Courant de crête de 4,6 mA en RX

Plage de fonctionnement:

  • Plage de tension d'alimentation 1,7 V ~ 5,5 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

  • Contrôleur USB 2.0 pleine vitesse (12 Mbps)
  • NFC-A
  • CAN 12 bits, 200 kps
  • 48 GPIO
  • MLI
  • MPD
  • IPP
  • SPI maître/esclave
  • SPI haute vitesse 32 MHz
  • Interface QSPI 32 MHz
  • I²C maître/esclave
  • I²S
  • 2 × UART (CTS/RTS)
Modules multiprotocoles série NORDIC nRF52
Numéro d'article RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Photo Module nRF52833 RF-BM-ND10 Module nRF52833 RF-BM-ND07 Module nRF52840 RF-BM-ND06 Module nRF52840 RF-BM-ND05I Module nRF52840 RF-BM-ND05 Module nRF52811 RF-BM-ND08A Module nRF52811 RF-BM-ND04A
CI nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Cœur ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz
Antenne Interface PCB/IPEX/demi-trou Puce/IPEX/Pad PCB Interface IPEX/demi-trou PCB PCB PCB
RAM 128 Ko 128 Ko 256 Ko 256 Ko 256 Ko 24 Ko 24 Ko
Éclair 512 Ko 512 Ko 1 Mo 1 Mo 1 Mo 192 Ko 192 Ko
Protocoles BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC, Matter BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC, Matter BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC, Matter BLE5.3, propriétaire, thread, ANT BLE5.3, propriétaire, thread, ANT
Source de courant 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm +4 dBm +4 dBm
Sensibilité de réception -103 dBm à 125 kbps LE PHY codé -96 dBm à 1 Mbit/s BLE -103 dBm à 125 kbps LE PHY codé -96 dBm à 1 Mbit/s BLE -103 dBm à 125 kbps LE PHY codé -95 dBm à 1 Mbit/s BLE -103 dBm à 125 kbps LE PHY codé -95 dBm à 1 Mbit/s BLE -103 dBm à 125 kbps LE PHY codé -95 dBm à 1 Mbit/s BLE -104 dBm à 125 kbps LE PHY codé -97 dBm à 1 Mbit/s BLE -104 dBm à 125 kbps LE PHY codé -97 dBm à 1 Mbit/s BLE
GPIO 42 42 48 29 29 16 29
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission Antenne PCB 110 m @ 1M PHY 150 m @ LE CODE Antenne puce 80 m @ 1M PHY 100 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CODE Antenne PCB externe 130 m @ 1M PHY 180 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CODE 80 m @ 1M PHY 110 m @ LE CODE 90 m @ 1M PHY 120 m @ LE CODE
Dimensions (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8x15,0x2,3 24,8x15,0x2,3 15,2 x 11,2 x 1,7 24,8x15,0x2,3
Emballer Demi-trou au pas de 1,27 mm DFN au pas de 0,5 mm DFN au pas de 0,8 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA
Maillage Bluetooth × ×
Longue portée
Physique 2 Mbps
AoA/AoD × × ×
Protocole UART N / A N / A N / A N / A N / A Esclave Esclave
Les fonctions Tous les IO, prennent en charge AoA/AoD Toutes les E/S, prise en charge AoA/AoD, dimension ultra-petite Toutes les E/S, taille compacte Réalisable pour antenne externe, passerelle BLE Ressources riches, passerelle pour maison intelligente Haute compatibilité, prise en charge AoA/AoD Prise en charge AoA/AoD, haute efficacité
