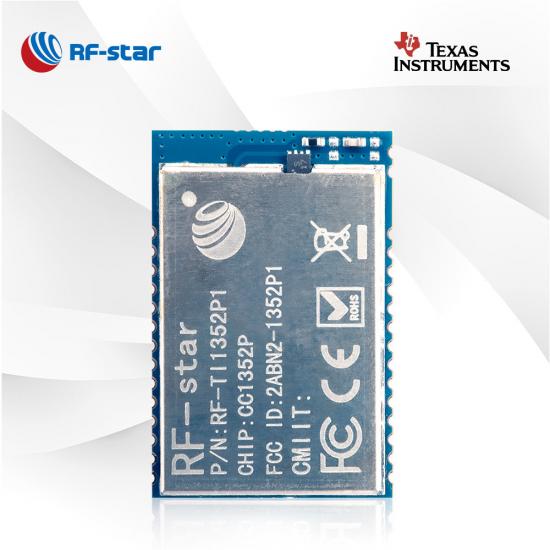

Module sans fil multiprotocole et multibande CC1352P Sub-1 GHz et 2,4 GHz RF-TI1352P1

RF-TI1352P1 est un module sans fil multiprotocole et multibande Sub-1 GHz et 2,4 GHz basé sur CC1352P et conçu pour les marchés IoT avancés. Le module CC1352P avec amplificateur de puissance prend en charge le fonctionnement multiprotocole simultané via le pilote DMM. Le RF-TI1352P1 peut optimiser votre conception et vos applications.

  • P/N:

    RF-TI1352P1
  • SoC:

    CC1352P
  • Processeur:

    48 MHz ARM® Cortex®-M4F
  • Protocoles:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY Working Frequency: 800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz
  • Fréquence de travail:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz
  • Paquet (mm):

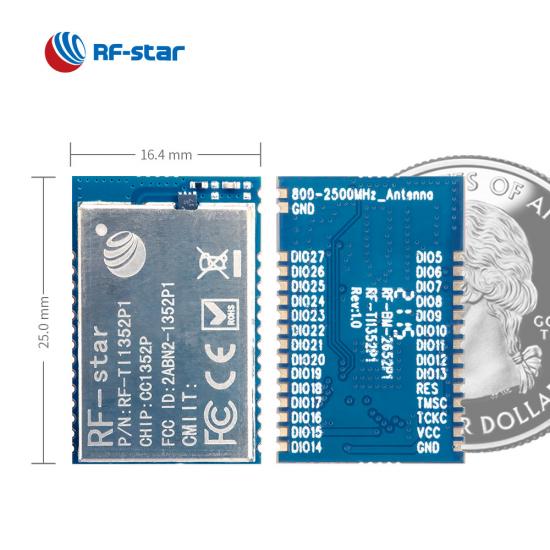

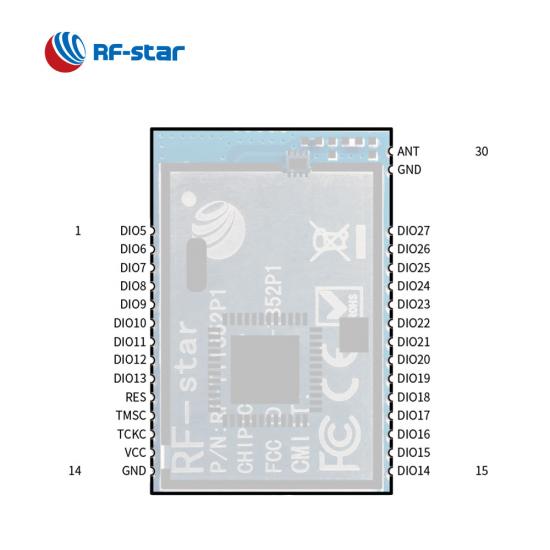

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Caractéristiques:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator
  • GPIO:

    23
  • Max. Puissance d'émission:

    +20 dBm
  • Gamme de transmission:

    500 m (@BLE), 800 m (@ZigBee), 1000 m (@Sub-1 GHz)

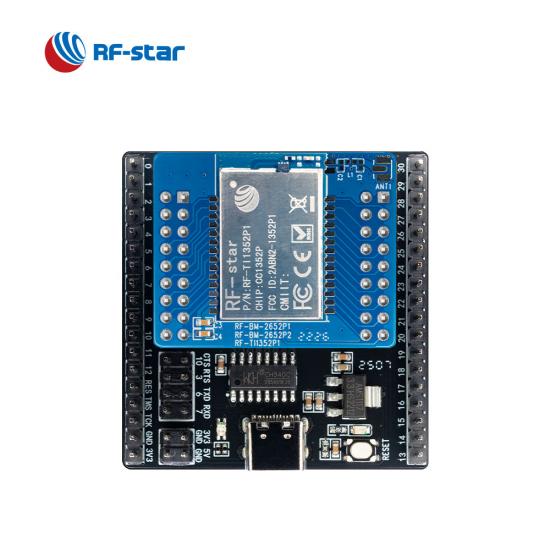

RF-TI1352P1 est un module multiprotocole et multibande basé sur TI CC1352P avec un puissant processeur ARM® Cortex®-M4F de 48 MHz. Le module se compose d'un cristal de 48 MHz, d'un cristal de 32,768 kHz, d'un Flash de 352 Ko, d'une ROM de 256 Ko, d'un filtre LC et d'un connecteur IPEX pour diverses options d'antenne. La puissance d'émission maximale peut atteindre 20 dBm, ce qui permet au module d'atteindre une portée de transmission plus longue et des performances RF plus élevées. Il est largement utilisé dans les ZHA ( ZigBee Home Automation ) et Zigbee2MQTT . Les protocoles multiples et les bandes multiples sont succédés par le pilote Dynamic Multiprotocol Manager, qui permet d'obtenir la diversité des applications, par exemple. appareil final endormi, coordinateur ZigBee, capteur de fumée, trackers intelligents, etc.


Module sans fil multiprotocole et multibande Sub-1 GHz et 2,4 GHz TI CC1352P avec PA intégré RF-TI1352P1

Processeur puissant

Basé sur le SoC TI CC1352P avec un processeur d'application principal ARM® Cortex®-M4F et un amplificateur de puissance interne, le module Sub 1 GHz et 2,4 GHz est bien adapté aux applications longue portée et faible consommation.

Gestionnaire multiprotocole dynamique

Le module RF multiprotocole prend en charge Zigbee®, Thread, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, Bluetooth mesh, Wi-SUN, les systèmes propriétaires et multiprotocoles simultanés via un pilote DMM.

Max. Puissance d'émission

Avec l'amplificateur de puissance intégré, la puissance TX maximale du module multibande peut atteindre 20 dBm, pour vous aider à obtenir une plage de transmission plus longue et des performances RF plus élevées.


Haute sécurité

Il offre l'identité de l'appareil, la sécurité du débogage, le démarrage sécurisé et la mise à jour du micrologiciel ainsi que l'accélération du chiffrement (RNG, AES, SHA, ECC).


Ressources associées:

Qu'est-ce que le module sans fil multibande TI CC1352P ?

Solution sans fil double bande multiprotocole CC1352R

Sous-1 GHz contre 2,4 GHz : 7 points à retenir


SoC sans fil :

  • Processeur ARM®  Cortex® - M4F 48 MHz
  • Puissance TX : jusqu'à +20 dBm
  • Sensibilité :
    • -121 dBm @ Sub GHz (mode longue portée)
    • -110 dBm à sous-GHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (PHY codé LE)
  • Mémoire
    • 352 Ko flash
    • 256 Ko de ROM
    • 8 0 Ko de SRAM
  • Débit de données :
    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)

Caractéristiques:

  • IEEE 802.15.4
  • M-Bus sans fil (modes T, S, C, N)
  • 6FaiblePAN
  • Wi-SUN PNT
  • Propriétaire 2,4 GHz
  • Trottoir Amazon
  • Bluetooth 5.1 basse consommation
  • ZigBee
  • Fil
  • MIOTY
  • Maillage Bluetooth
  • Radiogoniométrie NCP
  • ADO

Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

  • CDA
  • CAD
  • UART
  • IPS
  • I²C
  • I²S
  • RTC


Modules Sub-1G série TI CC131x
Numéro d'article RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz
Antenne IPEX Interface demi-trou IPEX Interface IPEX/demi-trou Interface IPEX/demi-trou PCB Interface demi-trou PCB Interface IPEX/demi-trou Interface IPEX/demi-trou
RAM 152 Ko 88 Ko 88 Ko 88 Ko 88 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko
Éclair 704 Ko 352 Ko 352 Ko 352 Ko 352 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko
Protocoles Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz)
Source de courant 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Max. Puissance d'émission +20 dBm +20 dBm +14 dBm à moins de 1 GHz +5 dBm à 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilité de réception –121 dBm à Sub-1G (mode longue portée) –110 dBm à 50 Kbps Sub-1G –104 dBm à 125 kbps LE PHY codé –121 dBm à Sub-1G (mode longue portée) –110 dBm à Sub-1G (50 Kbps) –105 dBm à 125 kbps PHY codé LE –121 dBm @Sub G (mode longue portée) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE PHY codé –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 120 m @ 1M PHY (antenne PCB externe) 180 m @ LE Coded PHY (antenne PCB externe) 900 m @ 802.15.4 (antenne externe en bâton de colle) 900 m @ Sub-1G (antenne externe en bâton de colle) 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe)
Dimensions (mm) 26,5x16,8x2,2 25,0 x 16,4 x 2,2 26,5x16,8x2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
Les fonctions M-Bus sans fil, récupérateur d'énergie Agriculture intelligente, contrôle par capteurs Réseau intelligent, surveillance et contrôle industriels Supporte DMM, plage de transmission plus longue Supporte DMM, plage de transmission plus longue Antenne PCB intégrée Dimension ultra-petite, réalisable pour les antennes externes Broches enfichables pour une intégration facile Portée de transmission plus longue Portée de transmission plus longue
