Module sans fil multiprotocole CC1352P7 Sub-1 GHz et 2,4 GHz RF-TI1352P2

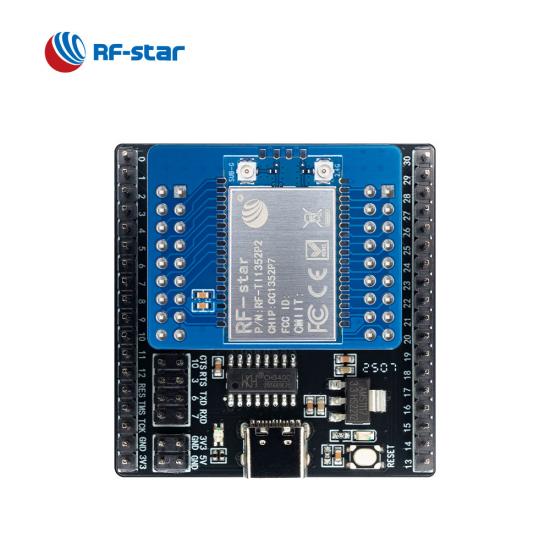

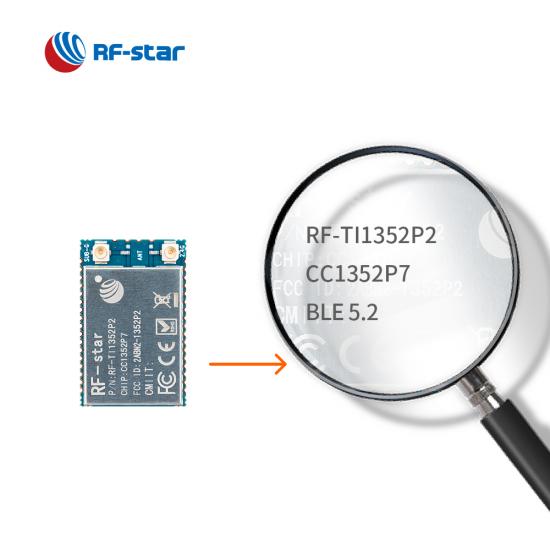

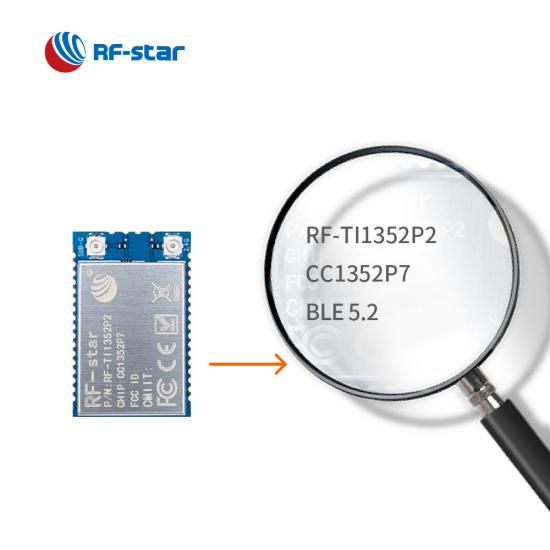

RF-TI1352P2, basé sur CC1352P7, est un module sans fil multiprotocole et multibande Sub-1 GHz (800 MHz ~ 928 MHz) et 2,4 GHz destiné aux marchés de la communication sans fil à faible consommation et de la détection avancée de l'IoT. Le RF-TI1352P2 avec sortie d'antenne à deux bandes sera un bon choix pour simplifier votre travail de conception.
  • P/N:

    RF-TI1352P2
  • SoC:

    CC1352P7
  • Processeur:

    48 MHz ARM® Cortex®-M4F
  • Protocoles:

    Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, IPv6-enabled smart objects (6LoWPAN), MIOTY®, proprietary systems, including the TI 15.4-Stack (Sub-1 GHz and 2.4 GHz)
  • Fréquence de travail:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz
  • Paquet (mm):

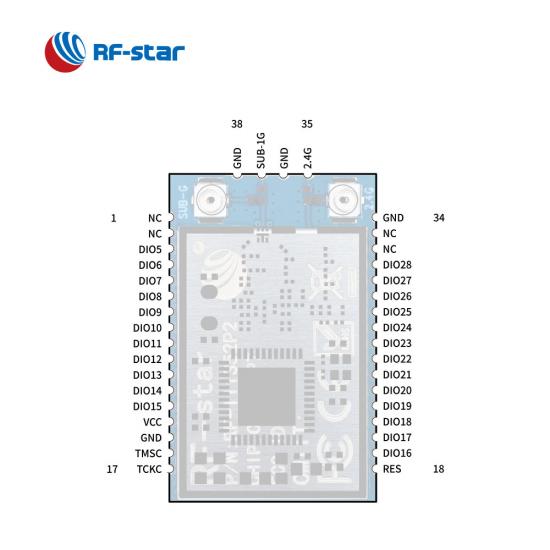

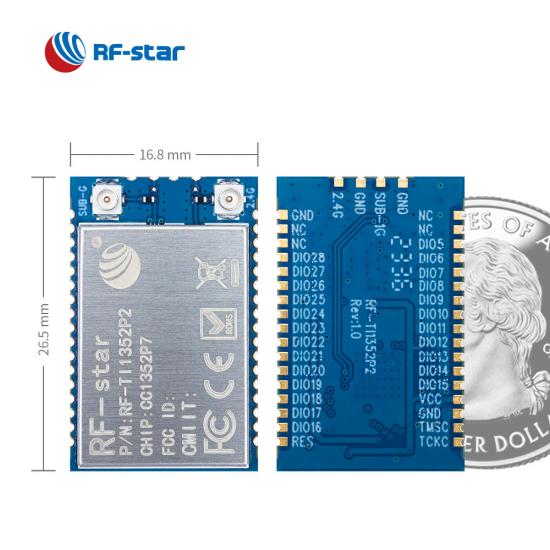

    26.5 x 16.8 x 2.2, half-hole, 1.27 pitch, 38-pin
  • Caractéristiques:

    Power Amplifier, DMM driver, Matter, Wi-SUN, IPEX connectors supporting dual-band radio, 704 KB Flash
  • GPIO:

    24
  • Max. Puissance d'émission:

    +20 dBm
  • Gamme de transmission:

    180 m @ 1M PHY (external PCB antenna) 230 m @ LE Coded PHY (external PCB antenna) 1200 m @ 802.15.4 (external glue stick antenna) 1400 m @ Sub-1G (external glue stick antenna)

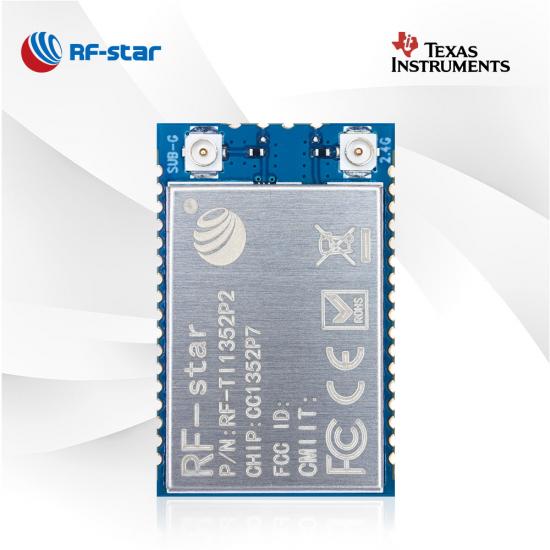

RF-TI1352P2 basé sur le TI SoC CC1352P7 avec un amplificateur de puissance   intégré est un module bi-bande haute performance sub-1 GHz + 2,4 GHz . Il intègre un cristal de 48 MHz et 32,768 kHz, une ROM de 256 Ko, un Flash de 704 Ko, ainsi que des connecteurs IPEX et des broches de sortie RF demi-trou de différentes fréquences radio pour garantir la connexion de l'antenne externe. Son processeur d'application principal ARM ®  Cortex ® -M4F est optimisé pour une longue portée et une faible consommation. Il présente une petite taille, une distance de connexion robuste et une fiabilité rigide. Le module multibande prend en charge le multiprotocole pour 868 MHz , 915 MHz et 2,4 GHz via un pilote DMM pour Thread, Zigbee ® , Matter, Bluetooth ®  5.3 Low Energy, IEEE 802.15.4g, les objets intelligents compatibles IPv6 (6LoWPAN), MIOTY ® , systèmes propriétaires, dont le TI 15.4-Stack (Sub-1 GHz et 2,4 GHz). Paquet de bâtons de tampon au pas de 1,27 mm pour un assemblage facile et une conception de PCB rentable.

TI CC1352P7 Multiprotocole et multibande Sub-1 GHz RF-TI1352P2

Mémoire riche

Le module sans fil CC1352P7 intègre une ROM de 256 Ko, un Flash de 704 Ko le rendant possible dans de nombreuses applications complexes, notamment en réseau Matter.

Modes de sortie RF flexibles

Deux connecteurs IPEX individuellement pour les fréquences radio sub 1G et 2,4G, et des broches de sortie RF demi-trou peuvent satisfaire toutes vos exigences.

Gestionnaire multiprotocole dynamique

Le module RF multiprotocole prend en charge Zigbee®, Thread, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, les systèmes propriétaires et multiprotocoles simultanés via un pilote DMM.

Fréquence radio bi-bande

La fréquence radio bi-bande pour 868 MHz, 915 MHz et 2,4 GHz permet le module multiprotocole CC1352P7, populaire dans les compteurs intelligents, les systèmes de sécurité des bâtiments, l'électronique portable et les applications de capteurs longue portée.

Ressources associées:

Qu'est-ce que le module sans fil multibande TI CC1352P ?

Solution sans fil double bande multiprotocole CC1352R

Sous-1 GHz contre 2,4 GHz : 7 points à retenir

RF-star implémente la technologie Wi-SUN

SoC sans fil :

  • Processeur ARM®  Cortex® - M4F 48 MHz
  • Puissance TX : jusqu'à +20 dBm
  • Sensibilité :
    • -121 dBm @ Sub GHz (mode longue portée)
    • -110 dBm à sous-GHz (50 kbps)
    • -104 dBm @ Bluetooth 125 kbps (PHY codé LE)
  • Mémoire
    • 704 Ko flash
    • 256 Ko de ROM
    • 8 0 Ko de SRAM

Caractéristiques:

  • Propriétaire 2,4 GHz
  • Trottoir Amazon
  • Bluetooth 5.3 basse consommation
  • ZigBee, fil, matière
  • IEEE 802.15.4
  • Objets intelligents IPv6-nabld (6LoWPAN)
  • MIOTY
  • M-Bus sans fil
  • Wi-SUN
  • KNX-RF
  • Trottoir Amazon
  • Systèmes propriétaires
  • Pile SimpleLinkTM TI 15,4 (sous-1 GHz)
  • Pilote Dynamic Multiprotocol Manager (DDM)

Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

  • CDA
  • CAD
  • UART
  • IPS
  • I²C
  • I²S
  • RTC


Modules Sub-1G série TI CC131x
Numéro d'article RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz
Antenne IPEX Interface demi-trou IPEX Interface IPEX/demi-trou Interface IPEX/demi-trou PCB Interface demi-trou PCB Interface IPEX/demi-trou Interface IPEX/demi-trou
RAM 152 Ko 88 Ko 88 Ko 88 Ko 88 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko
Éclair 704 Ko 352 Ko 352 Ko 352 Ko 352 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko
Protocoles Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz)
Source de courant 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Max. Puissance d'émission +20 dBm +20 dBm +14 dBm à moins de 1 GHz +5 dBm à 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilité de réception –121 dBm à Sub-1G (mode longue portée) –110 dBm à 50 Kbps Sub-1G –104 dBm à 125 kbps LE PHY codé –121 dBm à Sub-1G (mode longue portée) –110 dBm à Sub-1G (50 Kbps) –105 dBm à 125 kbps PHY codé LE –121 dBm @Sub G (mode longue portée) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE PHY codé –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 120 m @ 1M PHY (antenne PCB externe) 180 m @ LE Coded PHY (antenne PCB externe) 900 m @ 802.15.4 (antenne externe en bâton de colle) 900 m @ Sub-1G (antenne externe en bâton de colle) 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe)
Dimensions (mm) 26,5x16,8x2,2 25,0 x 16,4 x 2,2 26,5x16,8x2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
Les fonctions M-Bus sans fil, récupérateur d'énergie Agriculture intelligente, contrôle par capteurs Réseau intelligent, surveillance et contrôle industriels Supporte DMM, plage de transmission plus longue Supporte DMM, plage de transmission plus longue Antenne PCB intégrée Dimension ultra-petite, réalisable pour les antennes externes Broches enfichables pour une intégration facile Portée de transmission plus longue Portée de transmission plus longue
