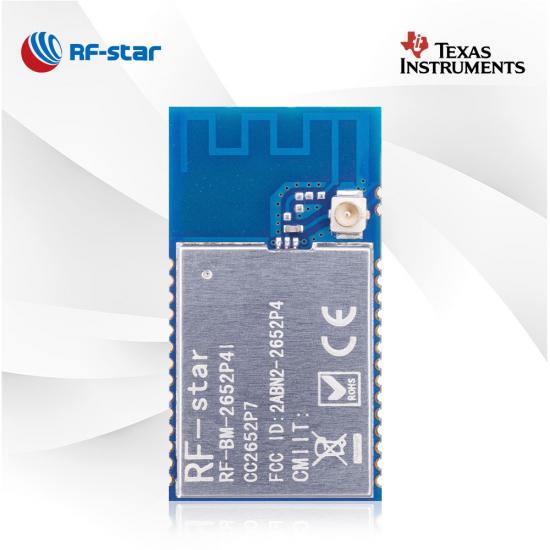

RF-BM-2652P4I Module CC2652P7 avec PA intégré et connecteur IPEX

  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier

RF-BM-2652P4I Module CC2652P7 avec PA intégré et connecteur IPEX

RF-BM-2652P4I est un module CC2652P7 auto-conçu avec amplificateur de puissance intégré. La puissance TX jusqu'à 20 dBm et le connecteur d'antenne externe le rendent plus populaire dans les applications de passerelle. Essayez le module multiprotocole RF-BM-2652P4I, simplifiez votre application RF.

  • P/N:

    RF-BM-2652P4I

  • SoC:

    CC2652P7

  • Processeur:

    48 MHz ARM® Cortex®-M4F

  • Protocoles:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

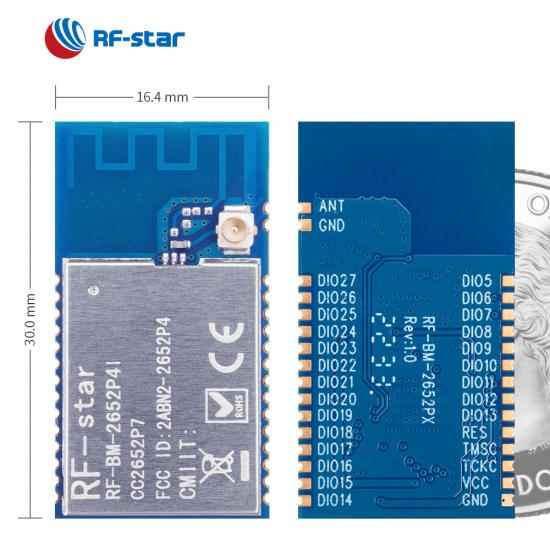

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Caractéristiques:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

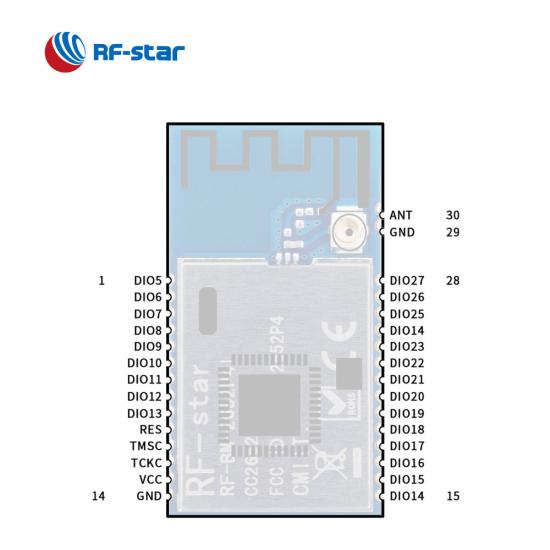

  • GPIO:

    23

  • Max. Puissance d'émission:

    +20 dBm

  • Gamme de transmission:

    500 m (@BLE), 800 m (@ZigBee)
Enquête maintenant

RF-BM-2652P4I  est un module RF sans fil basé sur TI CC2652P7 . Il s'intègre avec un puissant processeur ARM ®  Cortex ® -M4F de 48 MHz, et suffisamment de mémoire (704 Ko de flash, 256 Ko de ROM et 152 Ko de SRAM). La puissance TX peut atteindre 20 dBm et est équipée d'un connecteur IPEX  externe , ce qui rend le module populaire dans les applications de passerelle et complexes avec des exigences à longue portée. Le module multiprotocole prend en charge Thread, Zigbee ®,  Matter , Bluetooth ®  5.3 Low Energy, IEEE 802.15.4g, les objets intelligents compatibles IPv6 (6LoWPAN), TI 15.4-Stack (2,4 GHz) et le multiprotocole simultané via un multiprotocole dynamique. Gestionnaire (DMM). Ces applications, telles que l'infrastructure  de réseau , la passerelle Matter, le détecteur de fumée et de chaleur, etc. sont enclines à intégrer le module sans fil hautes performances pour atteindre une connectivité robuste.

TI CC2652P7 Module multiprotocole RF-BM-2652P4I

Gestionnaire multiprotocole dynamique

Les RF-BM-2652P4 et RF-BM-2652P4I basés sur le SoC CC2652P7 sont intégrés à un pilote DMM, permettant plusieurs piles sans fil, par exemple. Protocole BLE, ZigBee, Thread, Matter et bien plus encore pour coexister et fonctionner simultanément.

Amplificateur haute puissance

Utilisant un amplificateur haute puissance intégré de +20 dBm avec la meilleure consommation de courant de transmission de sa catégorie à 101 mA, le module RF CC2652P7 2,4 GHz est utilisé dans les applications longue portée et faible consommation.

Antenne externe

Une correspondance d'antenne et une option pour le mode de sortie RF (connecteur d'antenne IPEX et une interface RF demi-trou) vous permettent de connecter votre appareil pour une portée de transmission plus longue.


Périphériques riches

Le module multiprotocole RF-BM-2652P4I offre 23 GPIO dans un boîtier demi-trou et prend en charge des périphériques riches tels que UART, SPI, I2C, I2S, ADC, DAC, etc.

Ressources associées:

Module multiprotocole CC2652P7 prenant en charge Thread & Matter

Solution de module ZigBee CC2652P de RF-star pour l'alarme de gaz naturel


SoC sans fil :

  • Processeur ARM®  Cortex® - M4F 48 MHz

  • Puissance TX : jusqu'à +20 dBm
  • Sensibilité :

    • -100 dBm à 802.15.4 (2,4 GHz)

    • -105 dBm à Bluetooth 5.0 (PHY codé LE) (125 kbps)

  • Mémoire
    • 704 Ko flash
    • 256  Ko de ROM
    • 8 8 Ko de SRAM

  • Débit de données

    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)

Caractéristiques:

  • Bluetooth 5.3 basse consommation

  • Fil

  • Zigbee 3.0

  • Matière

  • IEEE 802.15.4

  • Objets intelligents compatibles IPv6 (6LoWPAN)

  • Propriétaire

  • B maille Bluetooth

  • Recherche de direction


Plage de fonctionnement:


  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • CAD
  • UART
  • IPS
  • Je 2C _
  • Je 2S _
  • RTC
Modules multiprotocoles série TI SimpleLink CC2652P
Numéro d'article RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Photo CC2652P7 RF-BM-2652P4I Module multiprotocole CC2652P7 RF-BM-2652P4 Module multiprotocole CC2652P RF-BM-2652P3 Module multiprotocole Module Zigbee CC2652P RF-BM-2652P2I Module Zigbee CC2652P RF-BM-2652P2 Module Zigbee CC2652P RF-BM-2652P1
CI CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+ 48 MHz
Antenne Interface IPEX/demi-trou PCB PCB Interface IPEX/demi-trou PCB Interface demi-trou
RAM 152 Ko 152 Ko 88 Ko 88 Ko 88 Ko 88 Ko
Éclair 704 Ko 704 Ko 352 Ko 352 Ko 352 Ko 352 Ko
Protocoles Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, systèmes propriétaires, pile SimpleLink™ TI 15.4 (2,4 GHz)
Source de courant 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm
Sensibilité de réception -99 dBm à 802.15.4 (2,4 GHz) -104 dBm à 125 kbps PHY codé BLE -99 dBm à 802.15.4 (2,4 GHz) -104 dBm à 125 kbps PHY codé BLE -100 dBm à 802.15.4 (2,4 GHz) -105 dBm à 125 kbps PHY codé BLE -100 dBm à 802.15.4 (2,4 GHz) -105 dBm à 125 kbps PHY codé BLE -100 dBm à 802.15.4 (2,4 GHz) -105 dBm à 125 kbps PHY codé BLE -100 dBm à 802.15.4 (2,4 GHz) -105 dBm à 125 kbps PHY codé BLE
GPIO 23 23 11 23 23 23
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 180 m @ 1M PHY (antenne PCB externe) 240 m @ PHY codé LE (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 150 m @ 1M PHY 220 m @ LE PHY codé 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE PHY codé 600 m @ 802.15.4 180 m @ 1M PHY (antenne PCB externe) 240 m @ PHY codé LE (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 150 m @ 1M PHY 220 m @ LE PHY codé 600 m @ 802.15.4 180 m @ 1M PHY (antenne PCB externe) 240 m @ PHY codé LE (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle)
Dimensions (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0x16,0x2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √ √
Maillage Bluetooth √ √ √ √ √ √
Longue portée √ √ √ √ √ √
Physique 2 Mbps √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
Protocole UART N / A N / A N / A N / A N / A N / A
Application Passerelle pour maison intelligente, automatisation des bâtiments Domotique, centrale d'alarme incendie (FACP) Détecteur de fumée et de chaleur, suivi des actifs Automatisation et contrôle d'usine, systèmes de sécurité des bâtiments Systèmes de sécurité, passerelle Réseau intelligent, réseaux de capteurs sans fil
