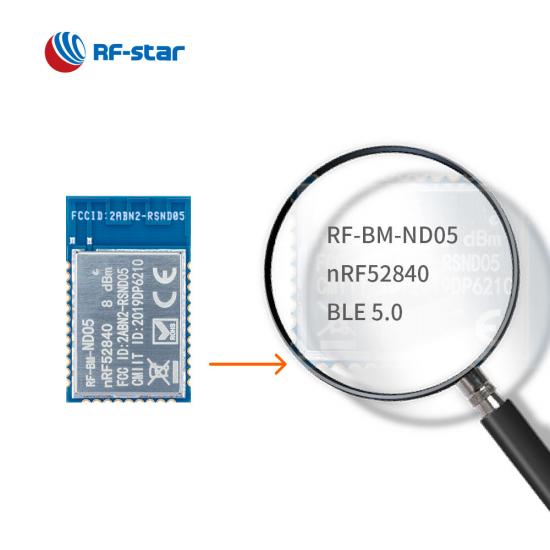

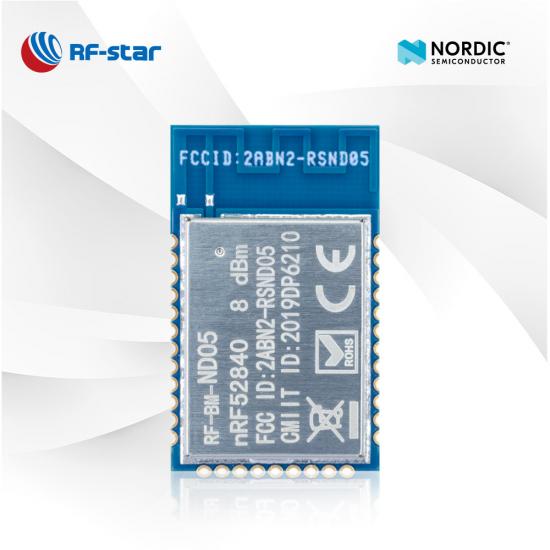

Module BLE5.0 RF-BM-ND05 pour SoC nordique multiprotocole nRF52840

RF-BM-ND05 est un module multi-protocole développé pour les exigences de haute fiabilité et de haute performance des produits IoT alimentés par batterie et des passerelles. Ce module prend également en charge Bluetooth Mesh, Thread, Zigbee, 802.15.4, ANT et 2,4 GHz propriétaires. Commencez votre développement de produit avec le module RF-BM-ND05 nRF52840.

  • P/N:

    RF-BM-ND05
  • Stock de marchandises:

    1000
  • SoC:

    nRF52840
  • Processeur:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protocoles:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

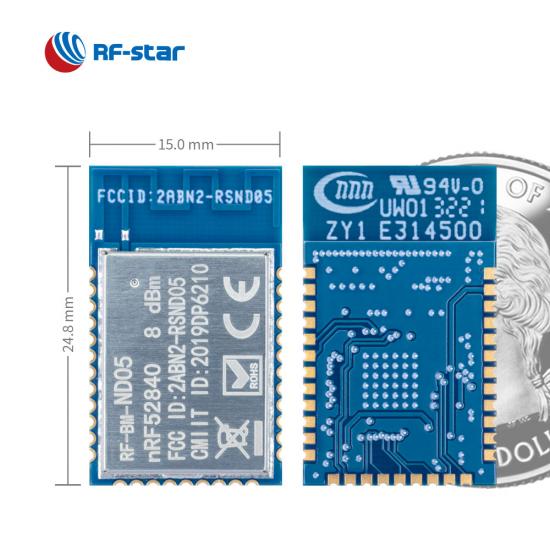

  • Paquet (mm):

    24.8 × 15.0 × 2.2, half-hole, 1.27 pitch, 33-pin
  • Caractéristiques:

    NFC, High-speed SPI

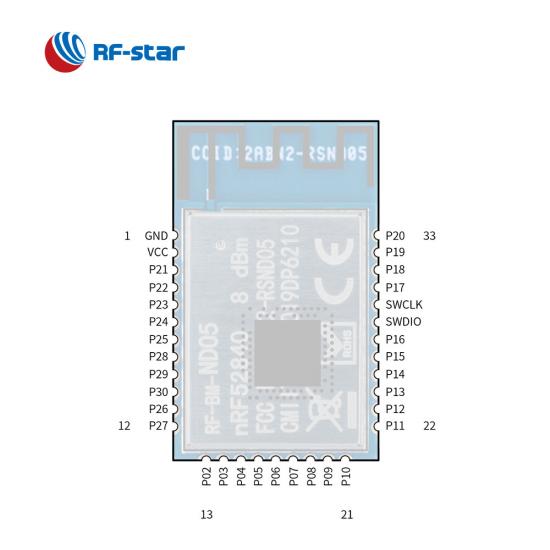

  • GPIO:

    29
  • Max. Puissance d'émission:

    +8 dBm
  • Gamme de transmission:

    500 m

RF-BM-ND05 est un module RF basé sur Multiprotocole nordique SoC nRF52840 avec un processeur 32 bits ARM® Cortex®-M4 de premier ordre. Il intègre un cristal 32.768 kHz et 32 ​​MHz, un filtre de puissance, une adaptation d'antenne et une antenne PCB haute performance. Il prend en charge la pile BLE v5.0, le maillage Bluetooth, Thread, ZigBee, IEEE 802.15.4-2006 et 2,4 GHz propriétaire. Il dispose également d'une gamme d'interfaces analogiques et numériques telles que NFC-A, ADC, SPI 32 MHz haute vitesse, UART, SPI, I2C, PWM, I2S, PPI et PDM. Il présente des interfaces numériques hautes performances, une distance de connexion robuste et une fiabilité rigide. Paquet de bâtonnets de tampon au pas de 1,27 mm pour un assemblage facile et une conception de circuits imprimés économique.


· Passerelle · Capteurs et contrôleurs Industrail IoT

·S capteurs et contrôleurs mart home · Capteurs de santé

·W appareils compatibles avec le paiement sans fil · Moni appareils de tor



SoC sans fil :


  • Processeur ARM® Cortex®-M4 32 bits avec FPU, 64 MHz
  • Puissance TX : -20 dBm à +8 dBm
  • Sensibilité en mode BLE : -95 dBm (@1 Mbps)
  • Mémoire
    • -1 Mo de mémoire flash
    • -256 Ko de RAM



Fonctionnalités RF :


  • Bluetooth® 5 Low Energy : 2 Mbps, 1 Mbps, 500 kbps et 125 kbps
  • IEEE 802.15.4-2006 : 250 kbit/s
  • Propriétaire 2,4 GHz : 2 Mbit/s, 1 Mbit/s
  • Maillage Bluetooth
  • Fil
  • ZigBee



Consommation de courant:


  • Courant de crête de 4,8 mA en TX (0 dBm)
  • Courant de crête de 4,6 mA en RX


Plage de fonctionnement:


  • Plage de tension d'alimentation 1,7 V ~ 5,5 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C



Périphériques riches :


  • Contrôleur USB 2.0 pleine vitesse (12 Mbps)
  • NFC-A
  • CAN 12 bits, 200 ksps
  • 48 GPIO
  • PWM
  • MPD
  • IPP
  • SPI maître/esclave
  • SPI 32 MHz haute vitesse
  • Interface QSPI 32 MHz
  • I²C maître/esclave
  • I²S
  • 2 × UART (CTS/RTS)



Certificats :


  • FAC
  • SRRC
  • CE
  • IC
  • RoHS
