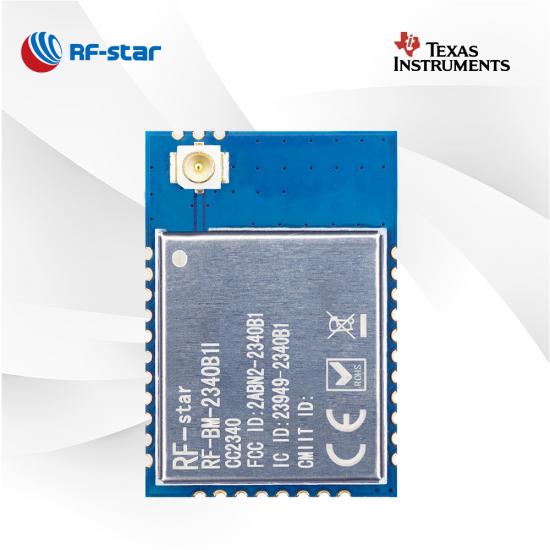

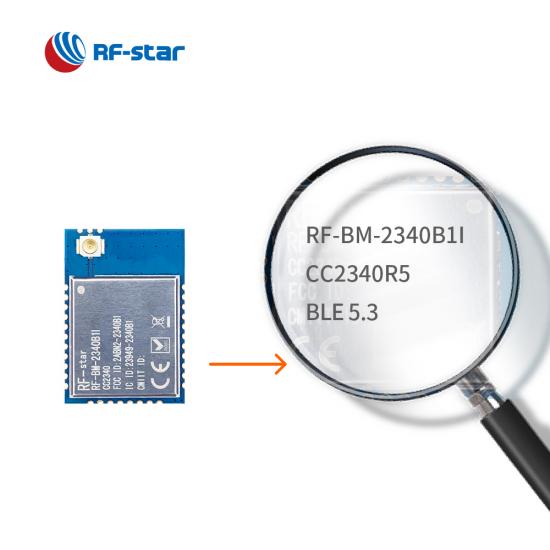

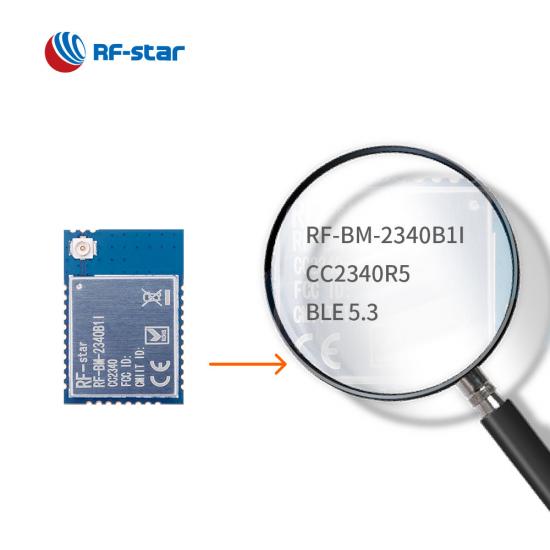

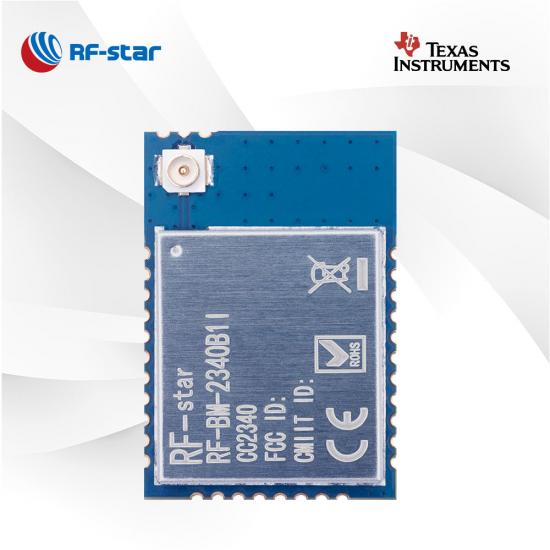

Module RF-BM-2340B1I BLE5.3

RF-BM-2340B1I est conçu comme un module multiprotocole basé sur TI CC2340R5 pour une faible consommation d'énergie avec une antenne IPEX et 24 GPIO, prenant en charge Bluetooth 5.3 Low Energy, ZigBee 3.0, SimpleLinkTM TI 15.4-stack et système propriétaire.

  • P/N:

    RF-BM-2340B1I
  • SoC:

    CC2340R5
  • Processeur:

    48 MHz ARM® Cortex®-M0+
  • Protocoles:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

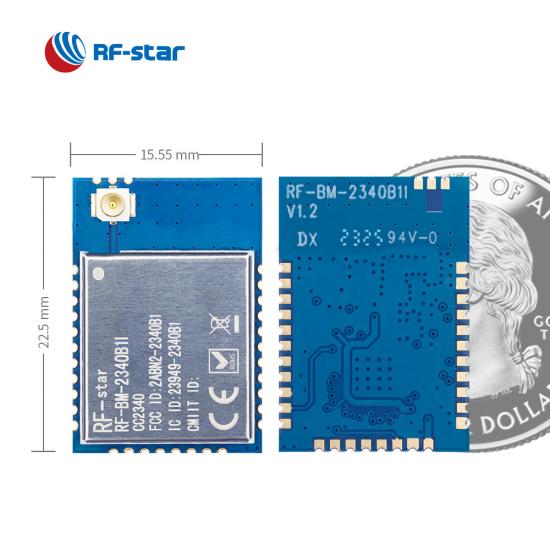

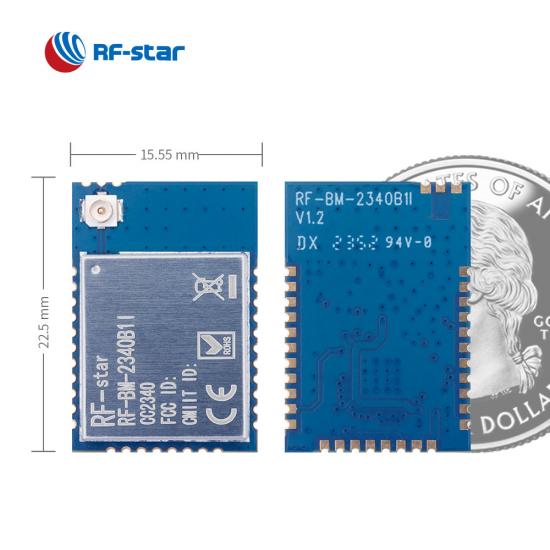

  • Paquet (mm):

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin
  • Caractéristiques:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, IPEX antenna

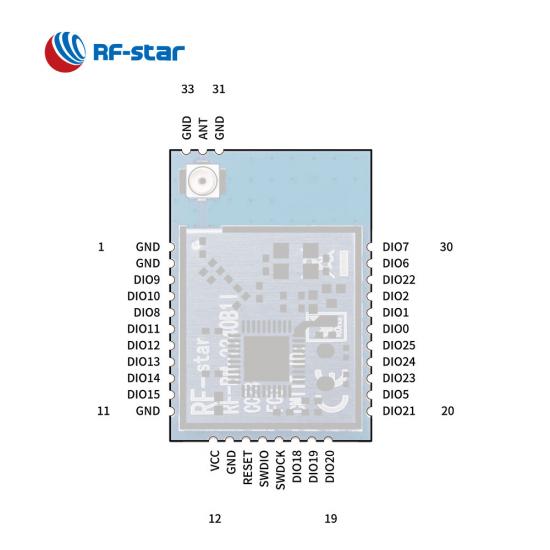

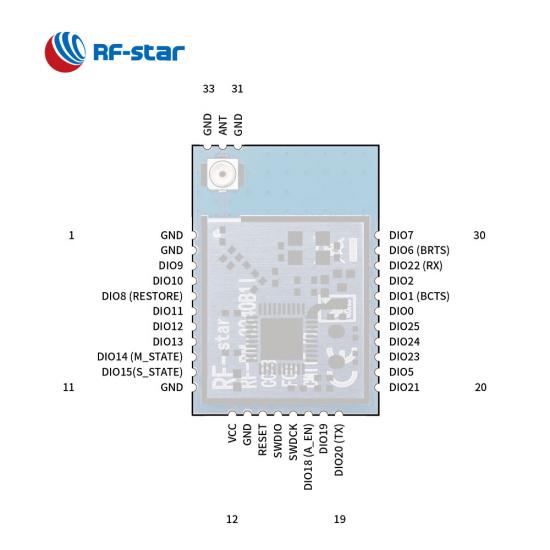

  • GPIO:

    24
  • Max. Puissance d'émission:

    +8 dBm
  • Gamme de transmission:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)

Le module multiprotocole RF-BM-2340B1I avec MCU TI CC2340R5 est un nouveau membre des modules CC2340Rx , qui prend en charge non seulement le Bluetooth 5.3 Low Energy , mais aussi ZigBee 3.0 , la pile SimpleLinkTM TI 15.4 et le système propriétaire. Le module CC2340R5 est doté d'un puissant processeur ARM® Cortex®-M0+ de 48 MHz, d'une antenne IPEX et de périphériques avancés, tels que UART, I2C et SPI . Une puissance TX jusqu'à 8 dBm et des modes flexibles de faible consommation permettent au module IPEX de s'adapter à une grande variété d'applications avec des performances élevées, une faible consommation d'énergie et une longue portée.

Caractéristiques du module TI CC2340R5 BLE5.3 RF-BM-2340B1I

Capacité multiprotocole

Prenant en charge BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack et les protocoles propriétaires 2,4 GHz, les modules CC2340 conviennent à l'électronique médicale, à l'électronique industrielle, etc.

Mode de sortie RF flexible

Les différents modes de sortie RF du module RF-BM-2340B1I, tels que la broche RF ANT demi-trou et le connecteur IPEX, sont conçus pour les applications à plus longue portée.

Riches ressources

Les modules CC2340R5 offrent un flash programmable intégré au système de 512 Ko, suffisamment de ROM pour le chargeur de démarrage et les pilotes de 12 Ko, et une RAM système (SRAM) à très faible fuite de 36 Ko.

Performances RF supérieures

Sa puissance de sortie atteint jusqu'à +8 dBm avec compensation de température, et la sensibilité de réception est optimisée à -96 dBm pour BLE 1 Mb/s et -102 dBm pour BLE Codé PHY 125 kbps.

Protocole de port série (UART)

RF-BM-2340B1I est intégré au protocole de transmission transparent BLE5.0 (protocole de port série) pour réaliser des fonctions riches avec les commandes AT.



- Vidéo connexe -


Ressource de référence :

Modules Bluetooth 5.3 CC2340R5 abordables - En stock maintenant

Introduction du module BLE à très faible consommation série CC2340 RF-BM-2340B1

Comparaison des modules Bluetooth LE CC2340

SoC sans fil :

  • Processeur ARM®  Cortex® - M0+ 48 MHz

  • Puissance TX : jusqu'à +8 dBm
  • Sensibilité :
    • -96 dBm à 802.15.4 (2,4 GHz)

    • -102 dBm à Bluetooth 5.0 (PHY codé LE) (125 kbps)

  • Mémoire
    • 512 Ko flash
    •  ROM de 12 Ko
    • 36 Ko de SRAM
  • Débit de données

    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)



Protocoles :

  • Bluetooth 5.3 basse consommation

  • Zigbee 3.0

  • Propriétaire

  • B Bluetooth Mesh (nœud basse consommation)

  • Pile SimpleLinkTM TI 15.4


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • UART
  • IPS
  • Je 2C
  • RTC
Modules multiprotocoles série TI SimpleLink CC2340
Numéro d'article RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2Je RF-BM-2340C2
Photo Module BLE RF-BM-2340B1 CC2340R5
Module BLE RF-BM-2340B1I CC2340R5
Module BLE RF-BM-2340A2 CC2340R5
Module BLE RF-BM-2340A2I CC2340R5
Module BLE RF-BM-2340C2 CC2340R5
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Cœur ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz
Antenne PCB Interface IPEX/demi-trou IPEX Interface IPEX/demi-trou Interface puce/demi-trou
RAM 36 Ko 36 Ko 36 Ko 36 Ko 36 Ko
Éclair 512 Ko 512 Ko 512 Ko 512 Ko 512 Ko
Protocoles BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires
Source de courant 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilité de réception

–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps

–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
GPIO 24 24 12 12 12
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 130 m @ 1M PHY 180 m @ LE PHY codé


150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe)  130 m @ 1M PHY 180 m @ LE PHY codé


150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe) 50 m à 1 M PHY

80 m @ LE PHY codé

Dimensions (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6x11,2x2,1 ​ 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA
Maillage Bluetooth
Longue portée
Physique 2 Mbps
AoA/AoD Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification
Protocole UART BLE√ BLE√ BLE√ BLE√ BLE√
Application Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL
