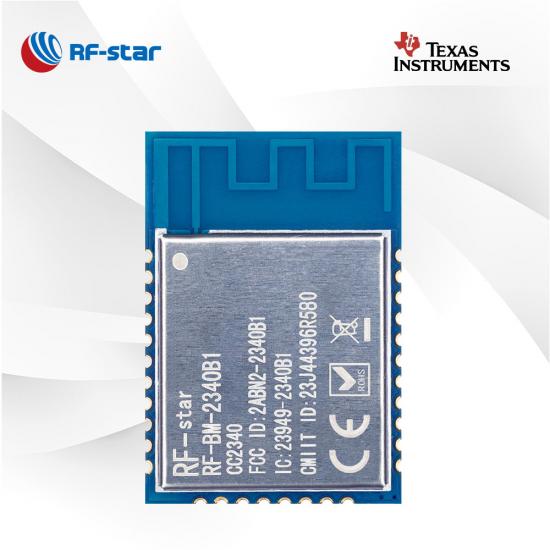

Module RF-BM-2340B1 BLE5.3

RF-BM-2340 B1 est un nouveau module Bluetooth LE5.3 développé basé sur TI CC2340R5. Le module CC2340R5 vous permet d'intégrer le BLE à n'importe quelle application facilement et rapidement. Il prend également en charge ZigBee 3.0, qui rend la connectivité sans fil possible dans un large éventail de scénarios.

  • P/N:

    RF-BM-2340B1
  • SoC:

    CC2340R5
  • Processeur:

    48 MHz ARM® Cortex®-M0+
  • Protocoles:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

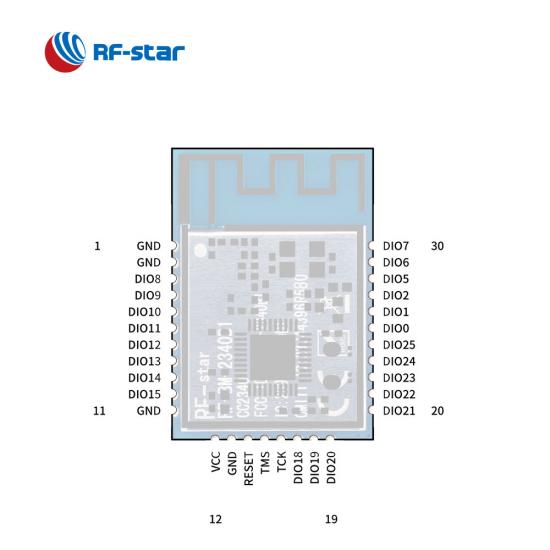

  • Paquet (mm):

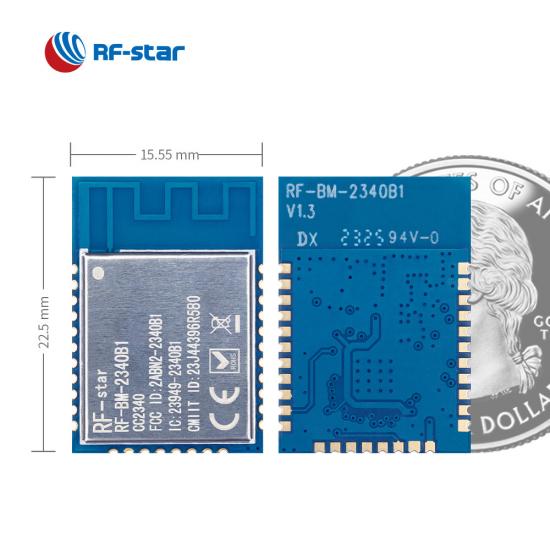

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin
  • Caractéristiques:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh (low power node), ZigBee
  • GPIO:

    24
  • Max. Puissance d'émission:

    +8 dBm
  • Gamme de transmission:

    130 m @ 1M PHY, 180 m @ LE Coded PHY

RF-BM-2340 B1  est un module sans fil basé sur la nouvelle série CC2340Rx de TI . Le module CC2340R5 intègre un puissant processeur ARM ®  Cortex ® -M0+ de 48 MHz, une correspondance, une antenne PCB à F inversé intégrée hautes performances et les riches ressources de mémoire. La puissance TX jusqu'à 8 dBm permet au module multiprotocole d'être capable de répondre à davantage d'applications avec des exigences élevées et une portée plus longue. Il prend non seulement en charge le Bluetooth 5.3 Low Energy , mais aussi ZigBee 3.0, SimpleLink TM  TI 15.4-stack et le système propriétaire . RF-star intègre le protocole de transmission transparent BLE5.0 UART , ce qui facilite votre conception et votre développement. Les nouveaux modules multiprotocoles de la série TI SimpleLink CC2340 sont bien adaptés aux applications ESL, aux dispositifs médicaux, à l'électronique grand public et même aux applications automobiles.

Module multiprotocole CC2340R5 RF-BM2340B1

Capacité multiprotocole

Prenant en charge BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack et les protocoles propriétaires 2,4 GHz, les modules CC2340 conviennent aux points de vente électroniques, etc.

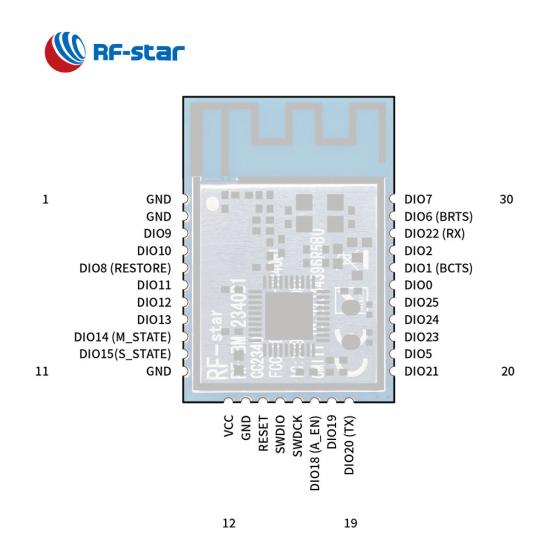

Protocole de port série (UART)

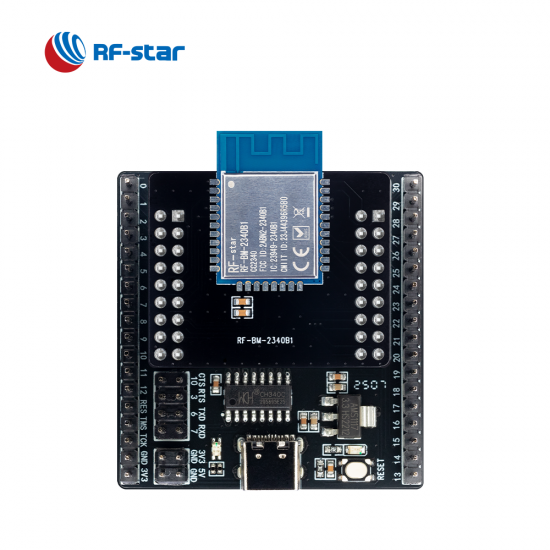

RF-BM-2340B1 est intégré au protocole de transmission transparent BLE5.0 (protocole de port série) pour réaliser des fonctions riches avec les commandes AT.

Riches ressources

Les modules CC2340R5 offrent un flash programmable intégré au système de 512 Ko, suffisamment de ROM pour un chargeur de démarrage et des pilotes de 12 Ko, et une RAM système (SRAM) à très faible fuite de 36 Ko.

Performances RF supérieures

Sa puissance de sortie atteint jusqu'à +8 dBm avec compensation de température, et la sensibilité de réception est optimisée à -96 dBm pour BLE 1 Mb/s et -102 dBm pour BLE Codé PHY 125 kbps.



- Vidéo connexe -


Ressource de référence :

Modules Bluetooth 5.3 CC2340R5 abordables - En stock maintenant

Introduction du module BLE à très faible consommation série CC2340 RF-BM-2340B1

Comparaison des modules Bluetooth LE CC2340

SoC sans fil :

  • Processeur ARM®  Cortex® - M0+ 48 MHz

  • Puissance TX : jusqu'à +8 dBm
  • Sensibilité :
    • -96 dBm à 802.15.4 (2,4 GHz)

    • -102 dBm à Bluetooth 5.0 (PHY codé LE) (125 kbps)

  • Mémoire
    • 512 Ko flash
    •  ROM de 12 Ko
    • 36 Ko de SRAM
  • Débit de données

    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)



Protocoles :

  • Bluetooth 5.3 basse consommation

  • Zigbee 3.0

  • Propriétaire

  • B Bluetooth Mesh (nœud basse consommation)

  • Pile SimpleLinkTM TI 15.4


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • UART
  • IPS
  • Je 2C
  • RTC
Modules multiprotocoles série TI SimpleLink CC2340
Numéro d'article RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2Je RF-BM-2340C2
Module BLE RF-BM-2340B1I CC2340R5
Module BLE RF-BM-2340A2 CC2340R5
Module BLE RF-BM-2340A2I CC2340R5
Module BLE RF-BM-2340C2 CC2340R5
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Cœur ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz
Antenne PCB Interface IPEX/demi-trou IPEX Interface IPEX/demi-trou Interface puce/demi-trou
RAM 36 Ko 36 Ko 36 Ko 36 Ko 36 Ko
Éclair 512 Ko 512 Ko 512 Ko 512 Ko 512 Ko
Protocoles BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires
Source de courant 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilité de réception

–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps

–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
GPIO 24 24 12 12 12
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 130 m @ 1M PHY 180 m @ LE PHY codé


150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe)  130 m @ 1M PHY 180 m @ LE PHY codé


150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe) 50 m à 1 M PHY

80 m @ LE PHY codé

Dimensions (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6x11,2x2,1 ​ 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA
Maillage Bluetooth
Longue portée
Physique 2 Mbps
AoA/AoD Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification
Protocole UART BLE√ BLE√ BLE√ BLE√ BLE√
Application Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL
