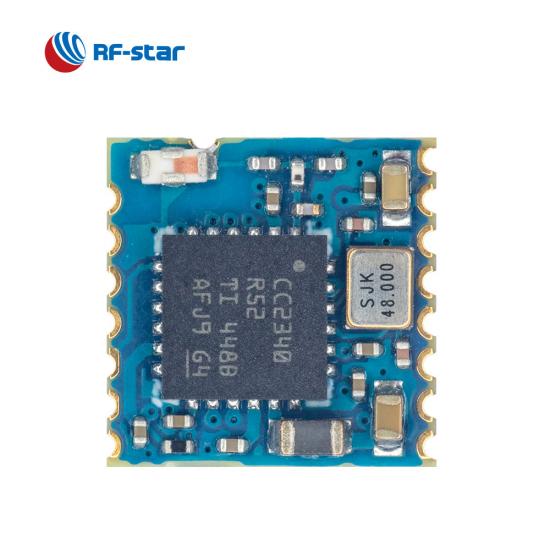

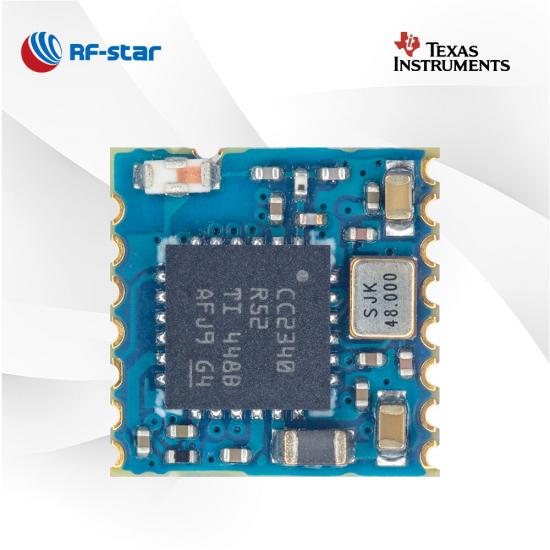

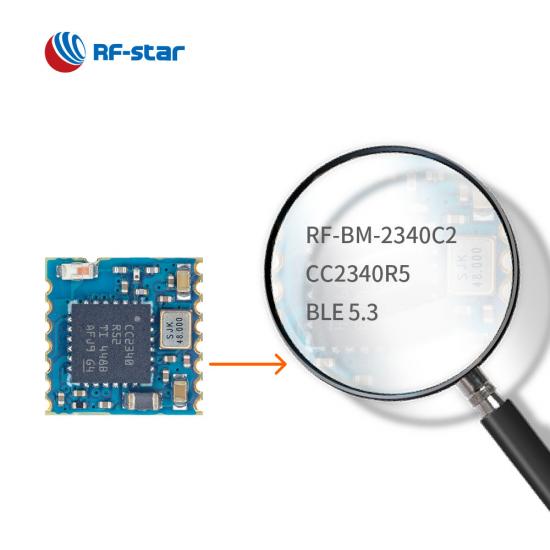

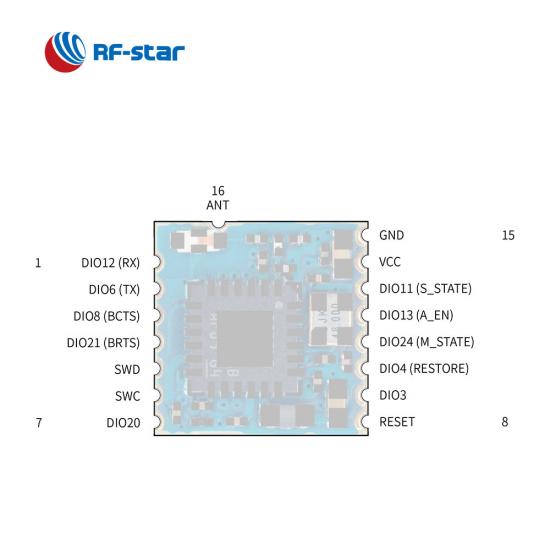

Module CC2340R5 multiprotocole RF-BM-2340C2 de taille mini

RF-BM-2340C2 est un module multiprotocole destiné aux exigences de haute performance des produits IoT, qui ne prend pas seulement en charge Bluetooth Low Energy, mais également les systèmes propriétaires ZigBee 3.0 et 2,4 GHz. Le module CC2340R5 de taille mini est conçu pour répondre aux besoins d’une large gamme d’applications. Sélectionnez le module multiprotocole RF-BM- 2340C2 CC2340R5 pour vos projets.

  • P/N:

    RF-BM-2340C2
  • SoC:

    CC2340R5
  • Processeur:

    48 MHz ARM® Cortex®-M0+
  • Protocoles:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz
  • Paquet (mm):

    8.0 x 8.0 x 1.5, half-hole, 1.27 pitch, 18-pin
  • Caractéristiques:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, Chip antenna
  • GPIO:

    12
  • Max. Puissance d'émission:

    +8 dBm
  • Gamme de transmission:

    50 m @ 1M PHY, 80 m @ LE Coded PHY

RF-BM-2340C2, un nouveau module multiprotocole de modules CC2340Rx , est également un module Bluetooth basse consommation (BLE) compatible avec ZigBee 3.0, SimpleLinkTM TI 15.4-stack et le système propriétaire. Ces points forts, tels qu'un puissant processeur ARM® Cortex®-M0+ de 48 MHz, un flash programmable intégré au système de 512 Ko, une SRAM à très faible fuite de 36 Ko, jusqu'à 12 GPIO, etc., permettent au module CC2340R5 de Antenne à puce pour avoir une fiabilité élevée et une capacité anti-interférence élevée. De nombreux périphériques avancés, par exemple ADC, UART, SPI, I2C et RTC, permettent au module BLE d'avoir plus de possibilités de fonctionner dans différentes applications. Le module peut être équipé d'un protocole de transmission transparent, le rendant plus compatible avec les applications disposant d'un MCU principal.

Caractéristiques du module multiprotocole TI CC2340R5 RF-BM-2340C2

Deux modes de sortie RF

Avec deux modes de sortie RF différents, une broche ANT RF demi-trou et une antenne Chip sont disponibles pour satisfaire les besoins de votre projet.

Périphériques riches

L'un des modules CC2340R5 prend également en charge des périphériques riches tels que UART, SPI, I2C, ADC, etc. Il propose 12 GPIO dans un petit boîtier.

Protocole de port série (UART)

RF-BM-2340C2 est intégré au protocole de transmission transparent BLE5.0 (protocole de port série) pour réaliser des fonctions riches avec les commandes AT.

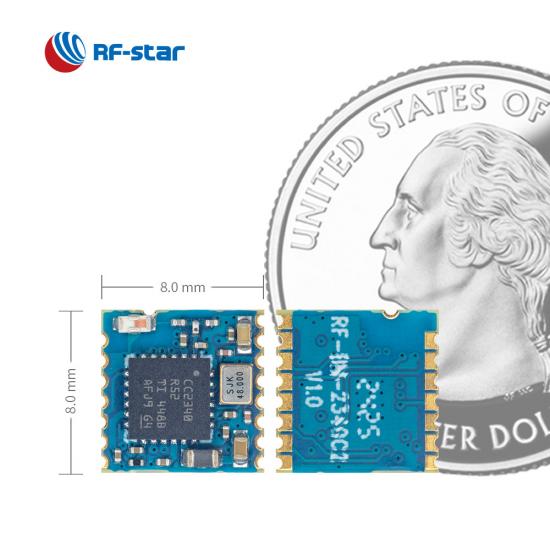

Format compact

La petite taille du module RF-BM-2340C2 avec un boîtier à demi-trous de 8 mm x 8 mm vous permet de l'intégrer dans une application limitée en espace.

RF haute performance

Le RF-BM-2340C2 offre une fréquence radio haute performance avec une puissance de sortie allant jusqu'à +8 dBm et une sensibilité de réception premium de -96 dBm pour BLE 1 Mb/s et de -102 dBm pour BLE Codé PHY 125 kbps.



- Vidéo connexe -


Ressource de référence :

Modules Bluetooth 5.3 CC2340R5 abordables - En stock maintenant

Introduction du module BLE à très faible consommation série CC2340 RF-BM-2340B1

Comparaison des modules Bluetooth LE CC2340

SoC sans fil :

  • Processeur ARM®  Cortex® - M0+ 48 MHz

  • Puissance TX : jusqu'à +8 dBm
  • Sensibilité :
    • -96 dBm à 802.15.4 (2,4 GHz)

    • -102 dBm à Bluetooth 5.0 (PHY codé LE) (125 kbps)

  • Mémoire
    • 512 Ko flash
    •  ROM de 12 Ko
    • 36 Ko de SRAM
  • Débit de données

    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)



Protocoles :

  • Bluetooth 5.3 basse consommation

  • Zigbee 3.0

  • Propriétaire

  • B Bluetooth Mesh (nœud basse consommation)

  • Pile SimpleLinkTM TI 15.4


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • UART
  • IPS
  • Je 2C
  • RTC
Modules multiprotocoles série TI SimpleLink CC2340
Numéro d'article RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2Je RF-BM-2340C2
Module BLE RF-BM-2340B1I CC2340R5
Module BLE RF-BM-2340A2 CC2340R5
Module BLE RF-BM-2340A2I CC2340R5
Module BLE RF-BM-2340C2 CC2340R5
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Cœur ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz
Antenne PCB Interface IPEX/demi-trou IPEX Interface IPEX/demi-trou Interface puce/demi-trou
RAM 36 Ko 36 Ko 36 Ko 36 Ko 36 Ko
Éclair 512 Ko 512 Ko 512 Ko 512 Ko 512 Ko
Protocoles BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires
Source de courant 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilité de réception

–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps

–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
GPIO 24 24 12 12 12
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 130 m @ 1M PHY 180 m @ LE PHY codé


150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe)  130 m @ 1M PHY 180 m @ LE PHY codé


150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe) 50 m à 1 M PHY

80 m @ LE PHY codé

Dimensions (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6x11,2x2,1 ​ 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA
Maillage Bluetooth
Longue portée
Physique 2 Mbps
AoA/AoD Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification
Protocole UART BLE√ BLE√ BLE√ BLE√ BLE√
Application Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL
