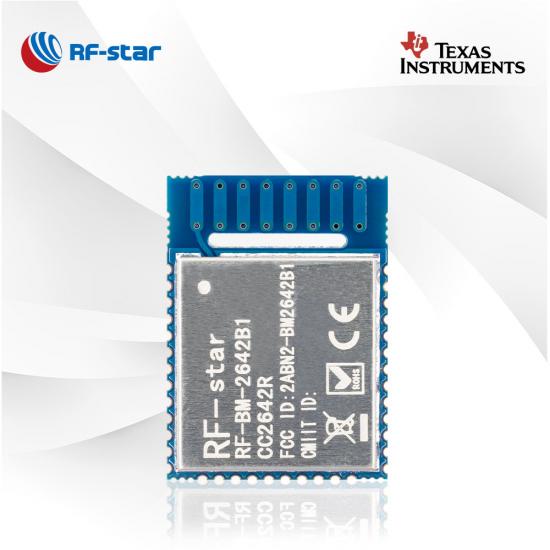

Le plus récent module basse consommation TI CC2642R Bluetooth 5.1 RF-BM-2642B1

  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module

Le plus récent module basse consommation TI CC2642R Bluetooth 5.1 RF-BM-2642B1

RF-BM-2642B1 est un module Bluetooth 5.1 Low Energy conçu pour les exigences de haute performance des produits IoT. La fonction de radiogoniométrie permet au module de répondre aux besoins d'un large éventail d'applications. Commencez votre conception avec le module BLE RF-BM-2642B1 CC2642R.

  • P/N:

    RF-BM-2642B1

  • SoC:

    CC2642R

  • Processeur:

    48 MHz ARM® Cortex®-M4F

  • Protocoles:

    Bluetooth 5.1 low energy

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

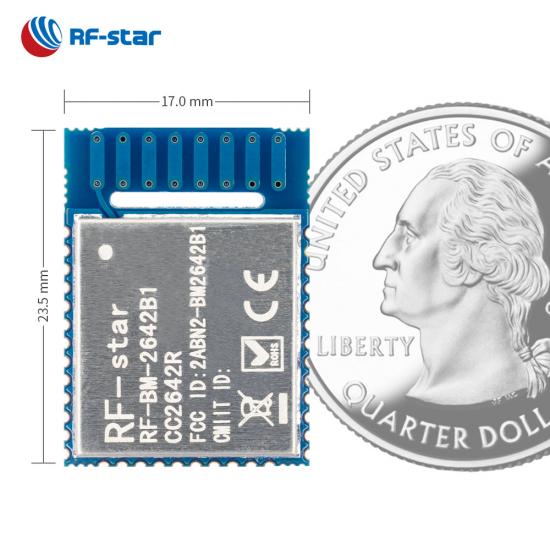

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • Caractéristiques:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

  • GPIO:

    31

  • Max. Puissance d'émission:

    +5 dBm

  • Gamme de transmission:

    150 m
Enquête maintenant

Le module RF-BM-2642B1 BLE5.1 est optimisé pour la communication sans fil à faible consommation et les applications de détection avancées. Il intègre le puissant SoC TI CC2642R , un cristal de 48 MHz, un cristal de 32,768 kHz, 352 Ko de flash programmable dans le système, 256 Ko de ROM, un filtre LC et une antenne intégrée PCB haute performance. Le processeur central ARM® Cortex®-M4F permet au module CC2642R de fonctionner avec un courant extrêmement faible dans des modes d'alimentation flexibles et présente une petite taille, une distance de connexion robuste et une fiabilité rigide. Le module Bluetooth Low Energy peut également être préprogrammé avec un protocole de transmission transparent intégré avec un débit de données 1M PHY et 2M PHY, BLE longue portée, des paquets d'extension publicitaires. Grâce au kit de développement logiciel (SDK) TI SimpleLink™ CC13x2 et CC26x2, le module peut être utilisé pour les applications Bluetooth Mesh et de localisation en temps réel (RTLS).


Caractéristiques du module basse consommation Bluetooth 5.1 CC2642R


- Protocole de transmission transparente  (pont) BLE 5.0 -

· Plusieurs rôles : Maître, Esclave, Maître-esclave, Balise

· Multi-connexions : un maître et sept esclaves en même temps

· UUID du service personnalisé

· Authentification d'utilisateur

· Reconnexion automatique

Protocole de transmission transparent BLE 5.0 du module CC2642R Bluetooth 5.1 basse consommation



- Affichage du produit -


SoC sans fil :

  • Processeur ARM® Cortex®-M4F 48 MHz
  • Puissance TX : jusqu'à +5 dBm
  • Sensibilité en mode BLE : -97 dBm
  • Mémoire
    • -352 Ko de flash
    • -256 Ko de ROM
    • -80 Ko de SRAM


Caractéristiques:

  • Bluetooth 4.2 basse consommation
  • Bluetooth 5.0 basse consommation
  • Maillage Bluetooth
  • Recherche de direction


Consommation de courant:

  • 1,88 μA en mode veille
  • 101,94 μA à un cycle de diffusion de 200 ms
  • 77,07 μA à un cycle de connexion de 100 ms

Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CAN 12 bits
  • CAD
  • 31 GPIO
  • IPS
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
Modules BLE série TI CC264x
Numéro d'article RF-BM-2642QB1I RF-BM-2642B1 RF-BM-2642B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Photo Module BLE RF-BM-2642QB1I CC2642R-Q1 Module BLE RF-BM-2642B1 CC2642R Module BLE RF-BM-2642B2 CC2642R Module BLE RF-BM-4055B1L CC2640R2LRHB Module BLE RF-BM-4077B1L CC2640R2LRGZ RF-BM-4077B1 CC2640R2FRGZ Module BLE Module BLE RF-BM-4044B5 CC2640R2F Module BLE RF-BM-4044B4 CC2640R2F Module BLE RF-BM-4044B3 CC2640R2F Module BLE RF-BM-4044B2 CC2640R2F
CI CC2642R-Q1 CC2642R CC2642R CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz
Antenne IPEX PCB PCB PCB PCB PCB Interface puce/demi-trou Interface puce/demi-trou IPEX PCB
RAM 88 Ko 88 Ko 88 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko
Éclair 352 Ko 352 Ko 352 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko
Protocoles BLE5.2 BLE5.2 BLE5.2 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Source de courant 1,8 V ~ 3,63 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Sensibilité de réception -97 dBm à BLE 1M PHY -105 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -105 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -105 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé
GPIO 31 31 31 13 31 31 dix dix dix dix
Température de fonctionnement -40 ℃ ~ +125 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 200 m @ 1M PHY 300m @ LE PHY codé 110 m @ 1M PHY 160 m @ LE PHY codé 140 m @ 1M PHY 255 m @ LE PHY codé 60 m @ 1M PHY 90 m @ LE PHY codé 70 m @ 1M PHY 100 m @ LE PHY codé 80 m @ 1M PHY 110 m @ LE PHY codé Antenne à puce 30 m @ 1M PHY 60 m @ LE PHY codé Antenne à puce 20 m @ 1M PHY 50 m @ LE PHY codé Antenne PCB externe 110 m @ 1M PHY 150 m @ LE Codé PHY 60 m @ 1M PHY 90 m @ LE PHY codé
Dimensions (mm) 21,5x17,0x2,2 23,5x17,0x2,2 23,5x17,0x2,2 15,2 x 11,2 x 1,7 23,5x17,0x1,7 23,5x17,0x1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2x11,2x2,1 16,6x11,2x1,7
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √ √ √ √ √ √
Maillage Bluetooth √ √ × × × × × × × ×
Longue portée √ √ √ √ √ √ √ √ √ √
Physique 2 Mbps √ √ √ √ √ √ √ √ √ √
AoA/AoD √ √ √ × × √ √ √ √ √
Protocole UART Maître-esclave simultanément Maître-esclave simultanément Maître-esclave simultanément Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave
Les fonctions Qualité AEC-Q100 Hautes performances anti-interférences Hautes performances anti-interférences Élevé et rentable Élevé et rentable 31 GPIO pour des applications plus disponibles Petite dimension, coussinets double face Dimension ultra-petite Réalisable pour les antennes externes Haute stabilité
