Module BLE 5.0 SoC RS02A1-A basse consommation longue distance RSBRS02AI

  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A

Module BLE 5.0 SoC RS02A1-A basse consommation longue distance RSBRS02AI

RSBRS02AI est un module Bluetooth basse consommation développé pour les applications rentables, hautes performances et exigeant des antennes plus élevées. Ce module prend en charge le 7816 T-0 et les périphériques infrarouges. Commencez le développement de votre produit avec le module RSBRS02AI BLE5.0.

  • P/N:

    RSBRS02AI

  • SoC:

    RS02A1-A

  • Processeur:

    ARM Cortex-M0+ @ 48 MHz

  • Protocoles:

    Bluetooth 5.0 low energy

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

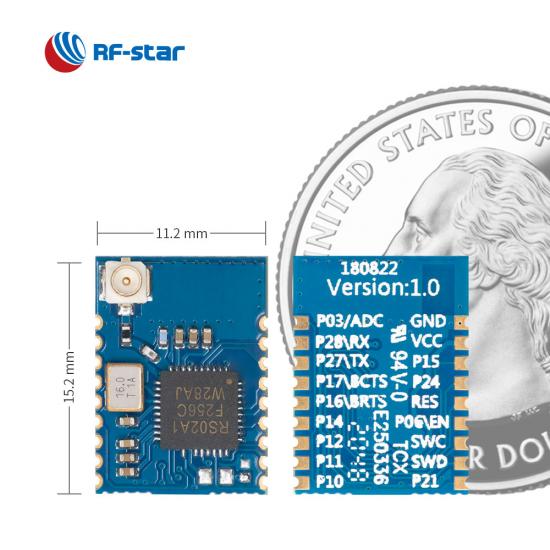

    15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin

  • Caractéristiques:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    13

  • Max. Puissance d'émission:

    +7 dBm

  • Gamme de transmission:

    150 m
Enquête maintenant

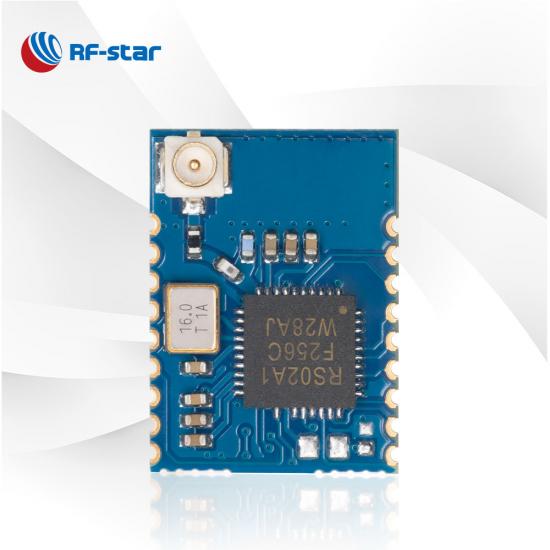

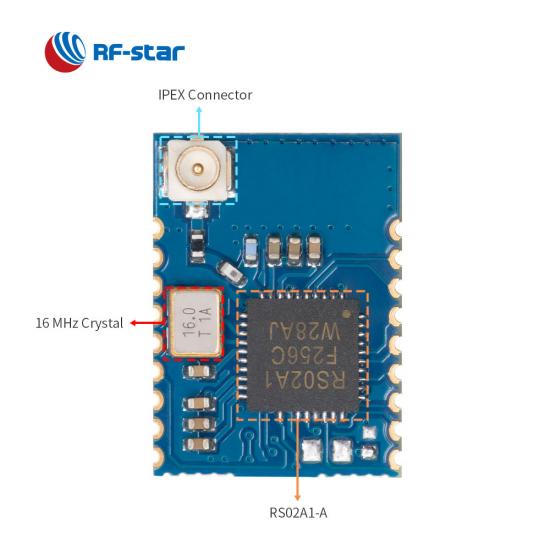

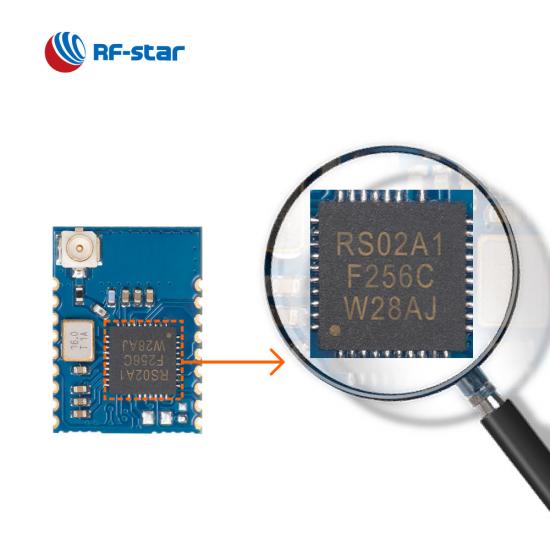

RSBRS02AI est un module Bluetooth LE 5.0 monomode basé sur un SoC RF-star RS02A1-A . Il présente une taille compacte, une bonne réduction du bruit, une meilleure sensibilité, une distance de transmission robuste, une fiabilité élevée et des coûts réduits. Le module intègre un cristal de 16 MHz, un filtre d'adaptation RF, un filtre de puissance et un connecteur IPEX pour plus d'options d'antenne. Les nombreux périphériques et interfaces numériques du RSBRS02AI , tels que SPI, ADC, PWM, infrarouge, 7816 T-0, I²C et I²S, le rendent appliqué dans de nombreuses applications. RSBRS02AI est compatible broche à broche avec RSBRS02AA .


Module BLE 5.0 SoC RS02A1-A


-  Protocole de transmission transparent  (pont)  et protocole à commande directe -

· Plusieurs rôles : maître, esclave, maître-esclave, Beacon

· Fonction multi-connexion : Jusqu'à 5 salves et 1 master

·Max. taux de transmission transparent : jusqu'à 45,6 kB/s

· Débit de données : 1 Mbps, 2 Mbps

· Caractéristiques : OTA, Observateur

· UUID du service personnalisé

· Jumelage

RSBRS02AI prend en charge les rôles maître, esclave, maître-esclave et balise

SoC sans fil :


  • Processeur ARM® Cortex®-M0+, 48 MHz
  • Puissance TX : -20 dBm à +5 dBm
  • Sensibilité : -95 dBm à 1 Mbps
  • Mémoire
    • -256 Ko de flash
    • -32 Ko de SRAM
  • Débit de données : 1 Mbps, 2 Mbps


Protocoles pris en charge :


  • Bluetooth 5.0 basse consommation
  • Bluetooth 4.2 basse consommation


Consommation de courant:


  • 6,94 μA en mode veille
  • 64,0 μA à un cycle de diffusion de 200 ms (activer le pull-up interne EN)
  • 95,83 μA à un cycle de connexion de 100 ms (activer le pull-up interne EN)

Plage de fonctionnement:


  • Plage de tension d'alimentation 1,8 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :


  • 13 GPIO.
  • 2 UART avec contrôle de flux matériel
  • 2 SPI avec maître/esclave configurable
  • 2 I²C avec maître/esclave configurable
  • I²S
  • Interface maître 7816 T-0
  • Interface clavier
  • Générateur infrarouge
  • MLI
  • CAN 10 bits
  • Capteur de température
  • DMLA




Modules BLE de la série domestique basée sur des circuits intégrés
Numéro d'article RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI RSBRS02AA _
Photo RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
CI RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Cœur ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz
Antenne PCB IPEX PCB IPEX PCB
RAM 36 Ko + 4 Ko 36 Ko + 4 Ko 36 Ko + 4 Ko 32 Ko 32 Ko
Éclair 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko
Protocoles BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY
Source de courant 2,3 V ~ 3,6 V, recommandé à 3,3 V 2,3 V ~ 3,6 V, recommandé à 3,3 V 2,3 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +5 dBm +5 dBm +5 dBm +7 dBm +7 dBm
Sensibilité de réception -94 dBm à 1 Mbit/s BLE -94 dBm à 1 Mbit/s BLE -94 dBm à 1 Mbit/s BLE -95 dBm à 1 Mbit/s BLE -95 dBm à 1 Mbit/s BLE
GPIO 11 11 11 13 13
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 110 m 140 m (antenne PCB externe) 110 m 160 m (antenne PCB externe) 120 m
Dimensions (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √
Engrener × × × × ×
Longue portée × × × × ×
Physique 2 Mbps √ √ √ √ √
AoA/AoD × × × × ×
Protocole UART Esclave Esclave Esclave Maître-esclave simultanément Maître-esclave simultanément
Les fonctions Petite dimension, taux de transmission transparent élevé Réalisable pour une antenne externe, supporte OTA, taille compacte Petite dimension, taux de transmission transparent élevé Réalisable pour une antenne externe, supporte OTA, taille compacte Prise en charge du mode direct, facile à utiliser
