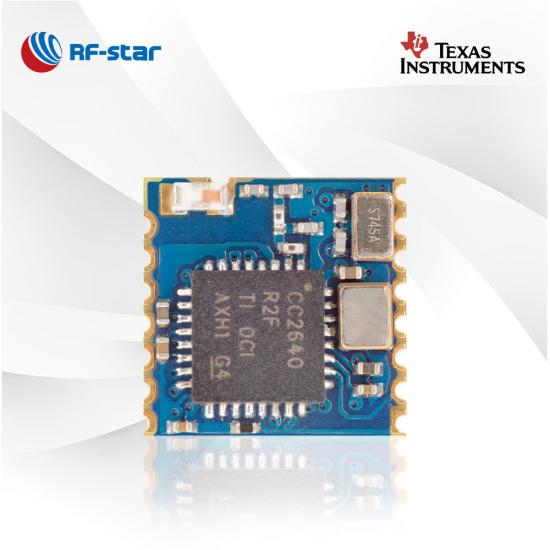

TI CC2640R2F Module Bluetooth 5.0 basse consommation RF-BM-4044B4

RF-BM-4044B4 est un module de pile Bluetooth Low Energy v5.0. Sa plus petite taille le rend populaire sur les marchés cibles de l'Internet des objets alimenté par batterie. Sélectionnez le module d'interface série RF-BM-4044B4 CC2640R2F comme option de conception.

P/N:
RF-BM-4044B4
SoC:
CC2640R2FRSM
Processeur:
ARM® Cortex®-M3
Protocoles:
Bluetooth 5.0 low energy
Fréquence de travail:
2402 MHz ~ 2480 MHz
Paquet (mm):
8.0 × 8.0 × 1.5, half-hole, 1.27 pitch, 16-pin
Caractéristiques:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
10
Max. Puissance d'émission:
+2 dBm
Gamme de transmission:
50 m

Enquête maintenant

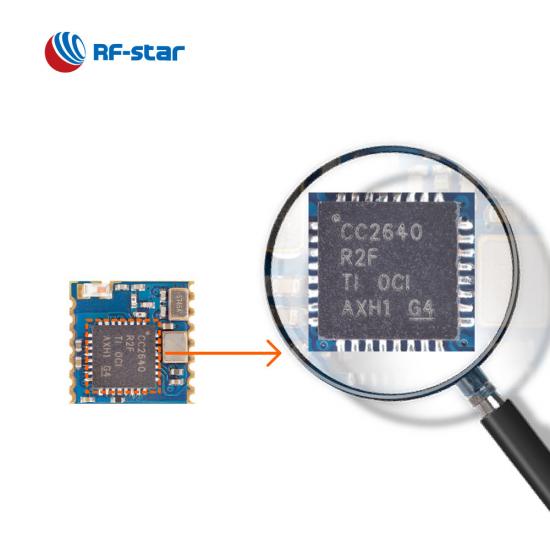

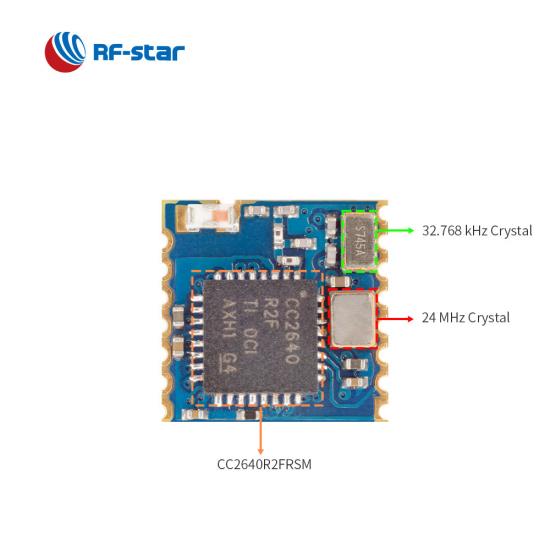

RF-BM-4044B4 est l'un des plus petits modules BLE5.0 basés sur le SoC Texas Instruments CC2640R2FRSM . Le puissant noyau ARM Cortex-M3 et le contrôleur de capteur à très faible consommation permettent au module de bénéficier des avantages d'une haute fiabilité, d'une capacité anti-interférence élevée et de hautes performances, ce qui rend le module adapté à la connexion de capteurs externes en mode veille. ou acquérir des données analogiques et numériques de manière indépendante. Le module contient un cristal de 24 MHz, un cristal de 32,768 kHz, un filtre LC et une option d'antenne à puce et une interface demi-trou pour externaliser une antenne optimisée. Les périphériques riches, tels que ADC, SPI, I²C, I²S, permettent au module d'avoir plus de possibilités de fonctionner dans différentes applications, c'est-à-dire. équipements sportifs, contrôleurs et moniteurs. Le module d'interface série peut être préprogrammé avec un protocole de transmission transparent, ce qui permet de l'appliquer plus facilement dans les applications avec le MCU principal.

Module Bluetooth 5.0 BLE CC2640R2F

- Protocole de transmission transparente (pont) BLE 5.0 -

· Unique rôle d'esclave, Unique rôle de maître

· UUID du service personnalisé

· Mot de passe de connexion

· Débit de données : 1 Mbps, 2 Mbps

· Paquets d'extension publicitaires

Transmission transparente CC2640R2F BLE 5.0

- Protocole de transmission transparente (pont) BLE 4.2 -

· Plusieurs rôles : esclave, maître, maître-esclave

· Paramètres réglables : débit en bauds, intervalle de connexion, intervalle de diffusion, puissance TX…

· Mot de passe de connexion

Module cc2640r2f BLE 4.2 Transmission transparente - Protocole (pont)

Ressources associées:

Module Bluetooth 5.0 avec puce de qualité automobile CC2640R2F-Q1

Différences entre TI CC2640R2L et CC2640R2F

Les modules sans fil RFSTAR CC2640R2F prennent en charge la plate-forme IoT Ali Cloud Link

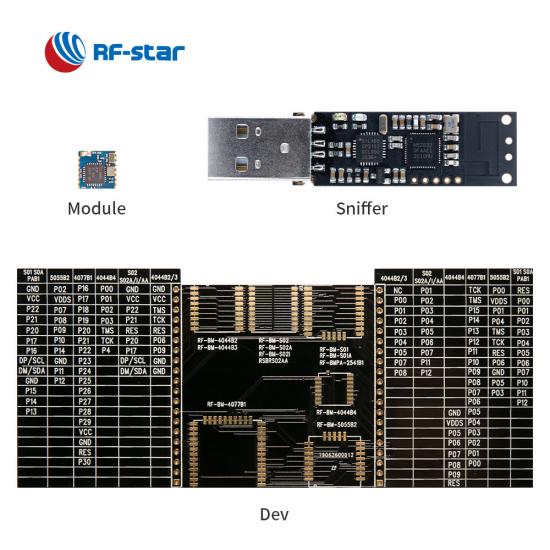

Carte de test Pinboard pour module série TI (CC2540 CC2541 CC2640)

SoC sans fil :

Processeur ARM® Cortex®-M3
Puissance TX : -21 dBm à +2 dBm
Sensibilité en mode BLE : -97 dBm
Mémoire

-128 Ko de flash
-28 Ko de SRAM

Débit de données : 1 Mbps, 2 Mbps, 500 kbps, 125 kbps

Protocoles pris en charge :

Bluetooth 4.2 basse consommation
Bluetooth 5.0 basse consommation

Consommation de courant:

2,02 μA en mode veille
108,76 μA à un cycle de diffusion de 200 ms (désactiver le pull-up EN interne)
497,41 μA à un cycle de connexion de 30 ms (désactiver le pull-up EN interne)

Plage de fonctionnement:

Plage de tension d'alimentation 1,8 V ~ 3,8 V
Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

CAN 12 bits
10 GPIO
IPS
I²C
I²S
RTC
UART (CTS/RTS)
AES-128

RF-BM-4044B4_4044B5 Fiche technique du matériel V1.1_20230526

Modules BLE série TI CC264x
Numéro d'article	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
CI	CC2642R	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
Cœur	ARM® Cortex®-M4F 48 MHz	ARM® Cortex®-M3 48 MHz	ARM® Cortex®-M3 48 MHz	ARM® Cortex®-M3 48 MHz	ARM® Cortex®-M3 48 MHz	ARM® Cortex®-M3 48 MHz	ARM® Cortex®-M3 48 MHz	ARM® Cortex®-M3 48 MHz	ARM® Cortex®-M3 48 MHz
Antenne	PCB	PCB	PCB	PCB	PCB	Interface puce/demi-trou	Interface puce/demi-trou	IPEX	PCB
RAM	88 Ko	28 Ko	28 Ko	28 Ko	28 Ko	28 Ko	28 Ko	28 Ko	28 Ko
Éclair	352 Ko	128 Ko	128 Ko	128 Ko	128 Ko	128 Ko	128 Ko	128 Ko	128 Ko
Protocoles	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
Source de courant	1,8 V ~ 3,8 V, recommandé à 3,3 V	1,8 V ~ 3,8 V, recommandé à 3,3 V	1,8 V ~ 3,8 V, recommandé à 3,3 V	1,8 V ~ 3,8 V, recommandé à 3,3 V	1,8 V ~ 3,8 V, recommandé à 3,3 V	1,8 V ~ 3,8 V, recommandé à 3,3 V	1,8 V ~ 3,8 V, recommandé à 3,3 V	1,8 V ~ 3,8 V, recommandé à 3,3 V	1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. Puissance d'émission	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+2 dBm	+2 dBm	+2 dBm	+2 dBm
Sensibilité de réception	-97 dBm à BLE 1M PHY -105 dBm à 125 kbps LE PHY codé	-97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé	-97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé	-97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé	-97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé	-97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé	-97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé	-97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé	-97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé
GPIO	31	31	13	31	31	dix	dix	dix	dix
Température de fonctionnement	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Température de stockage	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Portée de transmission	110 m @ 1M PHY 160 m @ LE PHY codé	100 m @ 1M PHY 150 m @ LE PHY codé	60 m @ 1M PHY 90 m @ LE PHY codé	70 m @ 1M PHY 100 m @ LE PHY codé	80 m @ 1M PHY 110 m @ LE PHY codé	Antenne à puce 30 m @ 1M PHY 60 m @ LE PHY codé	Antenne à puce 20 m @ 1M PHY 50 m @ LE PHY codé	Antenne PCB externe 110 m @ 1M PHY 150 m @ LE Codé PHY	60 m @ 1M PHY 90 m @ LE PHY codé
Dimensions (mm)	23,5x17,0x2,2	23,5x17,0x2,2	15,2 x 11,2 x 1,7	23,5x17,0x1,7	23,5x17,0x1,7	10,5 x 8,5 x 2,0	8,0 x 8,0 x 1,5	15,2 x 11,2 x 2,1	16,6x11,2x1,7
Emballer	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm
OTA	√	√	√	√	√	√	√	√	√
Maillage Bluetooth	√	×	×	×	×	×	×	×	×
Longue portée	√	√	√	√	√	√	√	√	√
Physique 2 Mbps	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	√	√	√	√	√
Protocole UART	Maître-esclave simultanément	Maître d'esclave	Maître d'esclave	Maître d'esclave	Maître d'esclave	Maître d'esclave	Maître d'esclave	Maître d'esclave	Maître d'esclave
Les fonctions	Hautes performances anti-interférences	Qualité AEC-Q100, hautes performances anti-interférences	Élevé et rentable	Élevé et rentable	31 GPIO pour des applications plus disponibles	Petite dimension, coussinets double face	Dimension ultra-petite	Réalisable pour les antennes externes	Haute stabilité
