Module SoC nordique multiprotocole à filetage ZigBee BLE 5.0 nRF52811, RF-BM-ND08A

  • Bluetooth LE 5.0 ZigBee Thread Multi-Protocol nRF52811 Module
  • Bluetooth LE 5.0 ZigBee Thread Multi-Protocol nRF52811 Module
  • Bluetooth LE 5.0 ZigBee Thread Multi-Protocol nRF52811 Module
  • Bluetooth LE 5.0 ZigBee Thread Multi-Protocol nRF52811 Module

Module SoC nordique multiprotocole à filetage ZigBee BLE 5.0 nRF52811, RF-BM-ND08A

RF-BM-ND08A est un module multiprotocole développé pour répondre aux exigences de haute fiabilité, de hautes performances et de taille compacte des produits Internet des objets. Ce module Bluetooth prend en charge Bluetooth 5.1 Low Energy, Bluetooth Direction Finding et Thread. Commencez votre développement avec le module RF-BM-ND08A nRF52811.

  • P/N:

    RF-BM-ND08A

  • Stock de marchandises:

    1000

  • SoC:

    nRF52811

  • Processeur:

    32-bit ARM® Cortex®-M4 64 MHz

  • Protocoles:

    Bluetooth 5.1 low energy, Thread

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 19-pin

  • Caractéristiques:

    Bluetooth Direction Finding

  • GPIO:

    16

  • Max. Puissance d'émission:

    +4 dBm

  • Gamme de transmission:

    80 m
Enquête maintenant

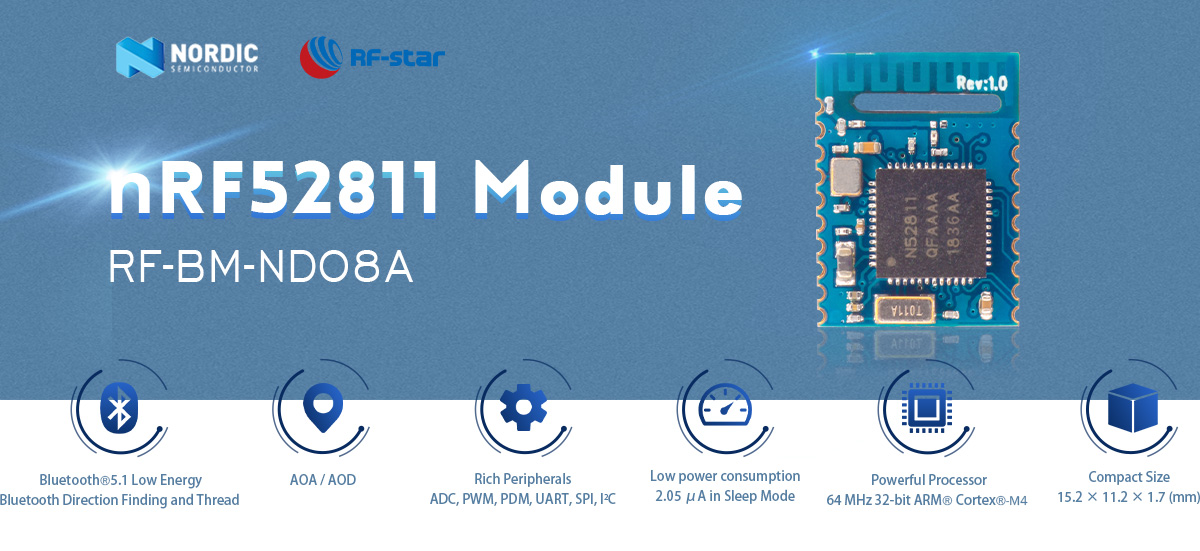

RF-BM-ND08A est un module RF basé sur le SoC nordique nRF52811 avec un processeur ARM® Cortex®-M4 32 bits. Il intègre un cristal de 32,768 kHz et de 32 MHz, un filtre LC, une adaptation d'antenne et des options d'antenne d'une antenne PCB F inversé à ligne méandre et une interface demi-trou. Il prend en charge Bluetooth® 5.1 Low Energy, Bluetooth Direction Finding et Thread, et peut être préprogrammé avec un protocole de communication d'interface série pour une programmation simple. En outre, la fonction de recherche de direction Bluetooth permet au module d'accéder aux applications AoA/AoD . Il comprend une gamme d'interfaces analogiques et numériques telles que ADC, PDM, PWM, UART, SPI et I2C. Il présente une faible consommation d'énergie, une distance de connexion robuste, une taille compacte et une fiabilité rigide.


Module SoC nordique multiprotocole BLE 5.0 ZigBee Thread nRF52811

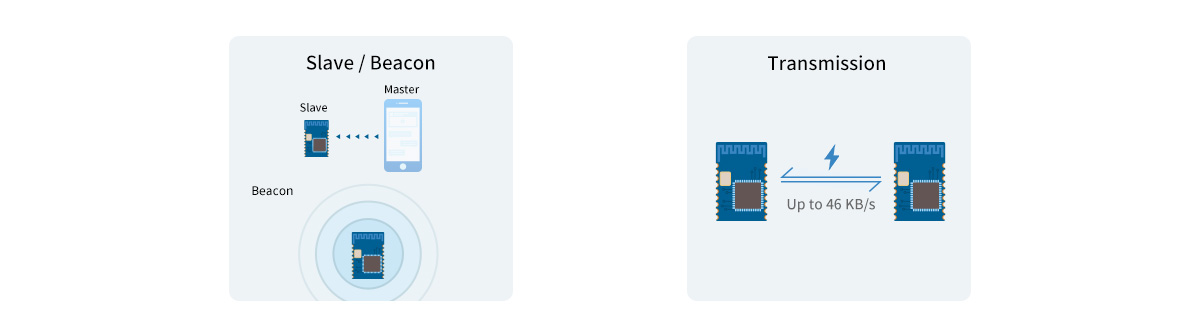

- Protocole de transmission transparent  (pont) -

·  Plusieurs rôles : esclave, Beacon

·Max. taux de transmission transparent : jusqu'à 46 kB/s

Protocole de transmission du module multiprotocole nRF52811


- Applications -

· Appareils de connectivité intelligents

· Recherche de direction par balise

· Industriel intelligent

· Appareils portables

· Casques de réalité virtuelle

· Santé et médecine

Applications du module multiprotocole nRF52811

SoC sans fil :

  • Processeur ARM® Cortex®-M4 32 bits avec FPU, 64 MHz
  • Puissance TX : -20 dBm à +4 dBm
  • Sensibilité en mode BLE : -97 dBm
  • Mémoire
    • -192 Ko de mémoire flash
    • -24 Ko de RAM


Caractéristiques RF :

  • Bluetooth 5.1 basse consommation : 2 Mbps, 1 Mbps, 500 kbps et 125 kbps
  • Recherche de direction Bluetooth
  • Sujet : 250 kbit/s
  • 2,4 GHz Propriétaire : 2 Mbit/s, 1 Mbit/s


Consommation de courant:

  • 2,05 μA en mode veille
  • 68,75 μA à un cycle de diffusion de 200 ms
  • 65,08 μA à un cycle de connexion de 50 ms

Plage de fonctionnement:


  • Plage de tension d'alimentation 1,7 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :


  • CAN 12 bits, 200 kps
  • 16 GPIO
  • MLI
  • MPD
  • SPI maître/esclave
  • I²C maître/esclave
  • UART (CTS/RTS)


Modules multiprotocoles série NORDIC nRF52
Numéro d'article RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Photo Module nRF52833 RF-BM-ND10 Module nRF52833 RF-BM-ND07 Module nRF52840 RF-BM-ND06 Module nRF52840 RF-BM-ND05I Module nRF52840 RF-BM-ND05 Module nRF52811 RF-BM-ND08A Module nRF52811 RF-BM-ND04A
CI nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Cœur ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz
Antenne Interface PCB/IPEX/demi-trou Puce/IPEX/Pad PCB Interface IPEX/demi-trou PCB PCB PCB
RAM 128 Ko 128 Ko 256 Ko 256 Ko 256 Ko 24 Ko 24 Ko
Éclair 512 Ko 512 Ko 1 Mo 1 Mo 1 Mo 192 Ko 192 Ko
Protocoles BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC, Matter BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC, Matter BLE5.3, propriétaire, Thread, ZigBee, ANT, NFC, Matter BLE5.3, propriétaire, thread, ANT BLE5.3, propriétaire, thread, ANT
Source de courant 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V 1,7 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm +4 dBm +4 dBm
Sensibilité de réception -103 dBm à 125 kbps LE PHY codé -96 dBm à 1 Mbit/s BLE -103 dBm à 125 kbps LE PHY codé -96 dBm à 1 Mbit/s BLE -103 dBm à 125 kbps LE PHY codé -95 dBm à 1 Mbit/s BLE -103 dBm à 125 kbps LE PHY codé -95 dBm à 1 Mbit/s BLE -103 dBm à 125 kbps LE PHY codé -95 dBm à 1 Mbit/s BLE -104 dBm à 125 kbps LE PHY codé -97 dBm à 1 Mbit/s BLE -104 dBm à 125 kbps LE PHY codé -97 dBm à 1 Mbit/s BLE
GPIO 42 42 48 29 29 16 29
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission Antenne PCB 110 m @ 1M PHY 150 m @ LE CODE Antenne puce 80 m @ 1M PHY 100 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CODE Antenne PCB externe 130 m @ 1M PHY 180 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CODE 80 m @ 1M PHY 110 m @ LE CODE 90 m @ 1M PHY 120 m @ LE CODE
Dimensions (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8x15,0x2,3 24,8x15,0x2,3 15,2 x 11,2 x 1,7 24,8x15,0x2,3
Emballer Demi-trou au pas de 1,27 mm DFN au pas de 0,5 mm DFN au pas de 0,8 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √ √ √
Maillage Bluetooth √ √ √ √ √ × ×
Longue portée √ √ √ √ √ √ √
Physique 2 Mbps √ √ √ √ √ √ √
AoA/AoD √ √ × × × √ √
Protocole UART N / A N / A N / A N / A N / A Esclave Esclave
Les fonctions Tous les IO, prennent en charge AoA/AoD Toutes les E/S, prise en charge AoA/AoD, dimension ultra-petite Toutes les E/S, taille compacte Réalisable pour antenne externe, passerelle BLE Ressources riches, passerelle pour maison intelligente Haute compatibilité, prise en charge AoA/AoD Prise en charge AoA/AoD, haute efficacité
