RF-BM-ND10 nRF52833 Module multiprotocole ZigBee Thread BLE5.3

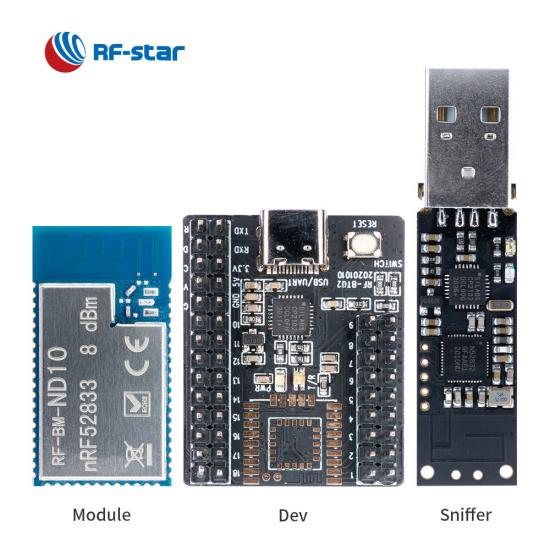

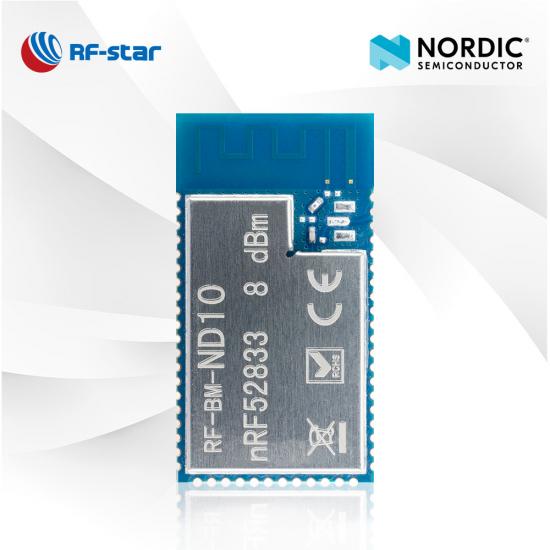

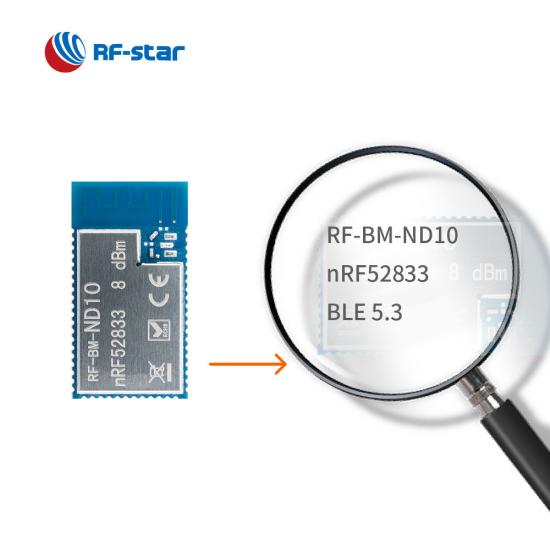

  • nRF52833 Multi-Protocol Module RF-BM-ND10
  • nRF52833 Multi-Protocol Module RF-BM-ND10
  • nRF52833 Multi-Protocol Module RF-BM-ND10
  • nRF52833 Multi-Protocol Module RF-BM-ND10
  • nRF52833 Multi-Protocol Module RF-BM-ND10

RF-BM-ND10 nRF52833 Module multiprotocole ZigBee Thread BLE5.3

RF-BM-ND10 est un module multiprotocole développé pour les exigences de haute performance et de haute fiabilité des produits et passerelles IoT. Ce module prend également en charge Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT et 2,4 GHz propriétaire. La fonction de recherche de direction AoA/AoD rend le module populaire dans les applications de localisation.

  • P/N:

    RF-BM-ND10

  • SoC:

    nRF52833

  • Processeur:

    32-bit ARM® Cortex®-M4F 64 MHz

  • Protocoles:

    BLE5.3, Proprietary, Thread, ZigBee, ANT, NFC

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

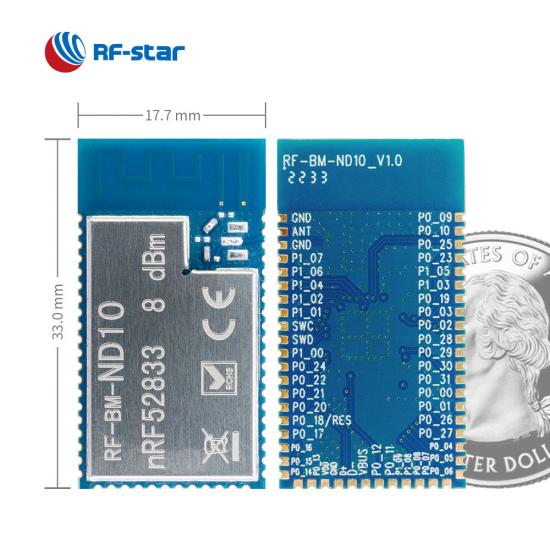

  • Paquet (mm):

    233.0 x 17.7 x 2.1, 1.27-mm pitch half-hole, 52-pin

  • Caractéristiques:

    Bluetooth Direction Finding AoA/AoD, Bluetooth long range, NFC-A, USB 2.0, High-speed SPI

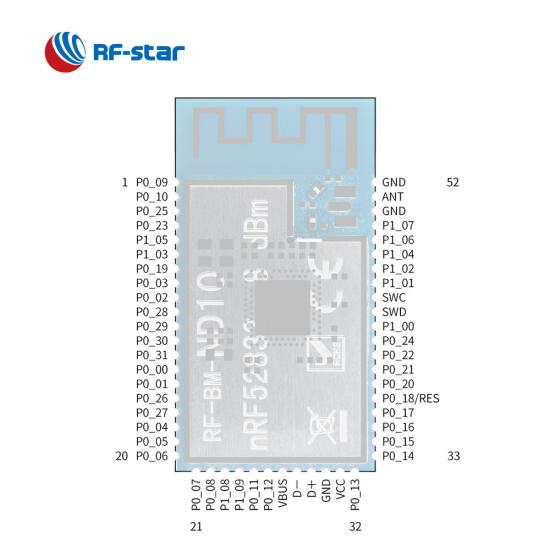

  • GPIO:

    42

  • Max. Puissance d'émission:

    +8 dBm

  • Gamme de transmission:

    500 m
Enquête maintenant

Le RF-BM-ND10 est un module multiprotocole basé sur le SoC nordique nRF52833 avec un processeur ARM ®  Cortex ® -M4F 64 MHz. Il intègre les cristaux, l'adaptation et les options d'antenne (antenne embarquée sur circuit imprimé, connecteur IPEX ou interface d'antenne demi-trou). Il prend en charge Bluetooth® 5.3 Low Energy , Bluetooth mesh, Thread, Zigbee, ANT et propriétaire. Une large gamme d'interfaces analogiques et numériques telles que NFC-A, ADC, USB 2.0 pleine vitesse 12 Mbps, SPI haute vitesse 32 MHz, SPI, UART, PWM, I2C, I2S et PDM fait de ce module un module idéal et haute- dispositif de performance pour les applications commerciales, médicales et industrielles avancées.



- Applications -

· Internet des objets (IdO)

·  Balise AoA /AoD

·  Commerce de détail

· Bâtiment intelligent

·  Maison intelligente

·  Éclairage intelligent

- Affichage du produit -





SoC sans fil :


  • Processeur ARM® Cortex®-M4 32 bits avec FPU, 64 MHz
  • Puissance TX : -20 dBm à +4 dBm
  • Sensibilité en mode BLE :

    • -96 dBm (@ BLE 1 Mbit/s)

    • 103 dBm (@BLE 125 kbps mode longue portée)

    • 99 dBm (@802.15.4 250 kbps)

    • -93 dBm (@2,4 GHz 1 Mbit/s)

    • 89 dBm (@2,4 GHz 2 Mbit/s)

  • Mémoire
    • Flash de 512 Ko
    • 128 Ko de RAM



Caractéristiques RF :


  • Bluetooth® 5.3  basse consommation
    • Débit de données : 2 Mbps, 1 Mbps, 500 kbps et 125 kbps
    • Radiogoniométrie Bluetooth
    • Fil : 250 kbps
    • 2,4 GHz Propriétaire : 2 Mbit/s, 1 Mbit/s
  • IEEE 802.15.4-2006
    • Débit de données : 250 kbit/s
    • Fil
    • Z igBee
  • 2,4 GHz Propriétaire

    • Débit de données : 2 Mbps, 1 Mbps

  •   USB 2.0
  • NFC
  • FOURMI


Consommation de courant:


  • Courant de crête de 15,5 mA en TX (+8 dBm)

  • Courant de crête de 6,0 mA en TX (0 dBm)

  • Courant de crête de 6,0 mA en RX à 1 Mbps



Plage de fonctionnement:


  • Plage de tension d'alimentation 1,7 V ~ 5,5 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C



Périphériques riches :


  • USB 2.0 pleine vitesse 12 Mbit/s
  •  SPI haute vitesse  32 MHz
  • NFC-A de type 2
  • 2xUART(CTS/RTS)
  • I²S
  • PDM
  • 4xPWM
  • QDEC
  • CAN 12 bits, 200 ksps
  • Comparateur basse consommation 64 niveaux,
  • Comparateur à usage général
  • Minuterie/compteur 5 x 32 bits
  • Compteur en temps réel 3 x 24 bits
  • 42 GPIO
  • Capteur de température
  • WDT
  • GNA
