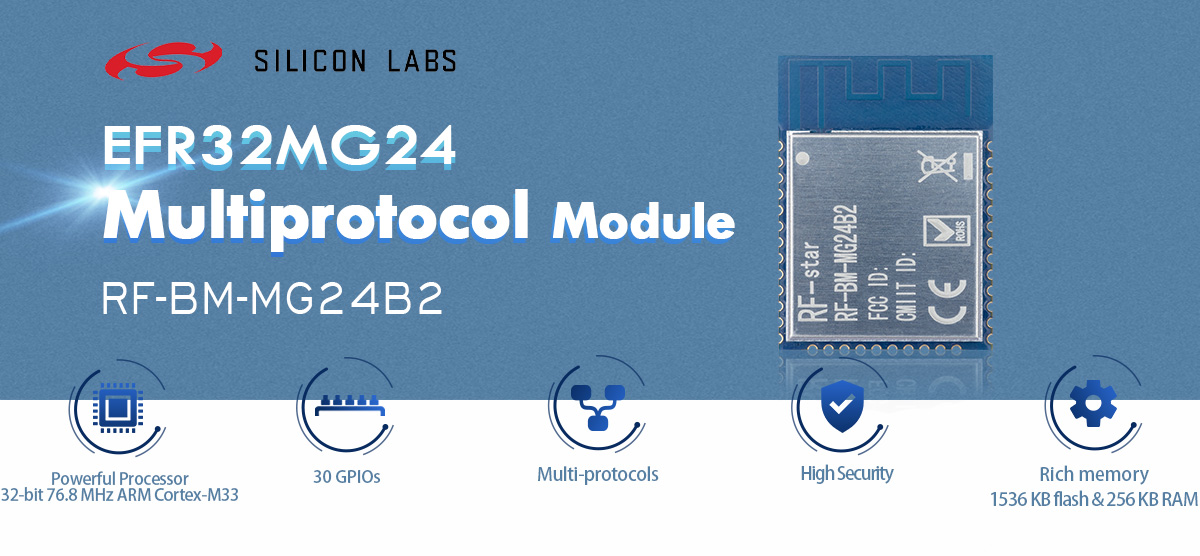

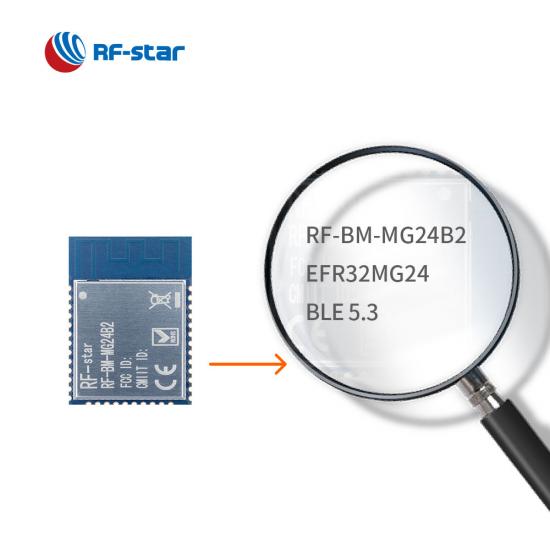

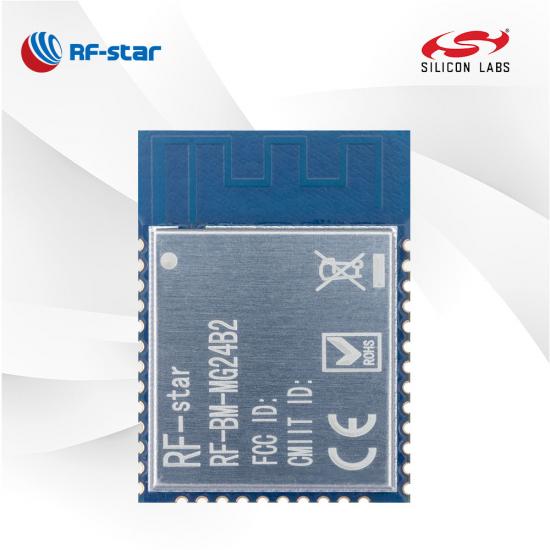

Module RF-BM-MG24B2 Matter ZigBee OpenThread BLE multiprotocole EFR32MG24

Le RF-BM-MG24B2 est conçu sur la base du SoC EFR32MG24 de Silicon Labs. La faible puissance, les ressources robustes, jusqu'à 19,5 dBm de puissance TX et la haute sécurité rendent le module populaire dans les applications de maison et de bâtiment intelligents. Sélectionnez RF-BM-MG24B2 pour commencer votre conception.

  • P/N:

    RF-BM-MG24B2
  • SoC:

    EFR32MG24A420F1536IM48-B
  • Processeur:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocoles:

    Matter, OpenThread, ZigBee, Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Multiprotocol
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

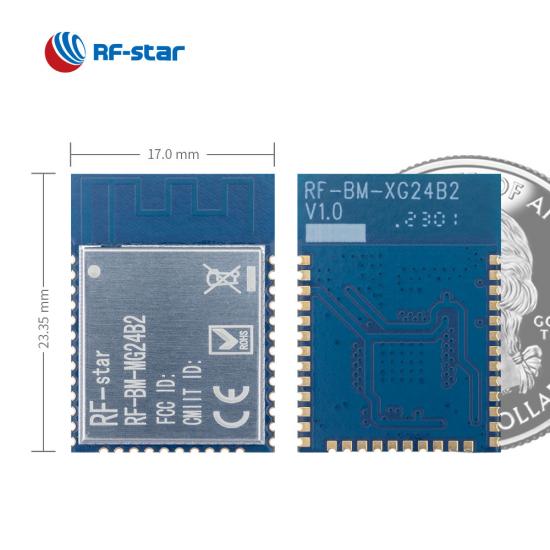

  • Paquet (mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Caractéristiques:

    Bluetooth Mesh network, Matter, High Security, High TX power

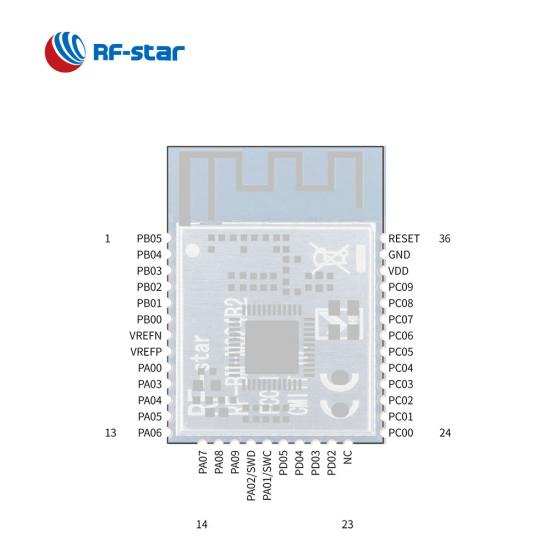

  • GPIO:

    30
  • Max. Puissance d'émission:

    19.5 dBm
  • Gamme de transmission:

    370 m

RF-BM-MG24B2 est un module sans fil multiprotocole  IoTbasé sur EFR32MG24 SoC. Le module est intégré avec deux cristaux, un circuit d'adaptation, un code Arm Cortex-M33, 1,5 Mo de Flash et 256 Ko de RAM, et une antenne PCB embarquée haute performance. La taille compacte, la conception robuste, la puissance TX élevée et la faible consommation d'énergie le rendent populaire dans les applications cibles avec une exigence de portée de communication plus longue, telles que la maison intelligente, le bâtiment intelligent et les appareils médicaux portables. Il prend en charge les technologies Matter, ZigBee, OpenThread, Bluetooth 5.3 Low Energy et propriétaire. Le multiprotocole permet également au module d'exécuter plusieurs

protocoles sans fil ensemble.

- Applications -

·  Eclairage LED

·  Luminaires

· Passerelles

·  Emplacement _

· Rideau intelligent

· H VCA


SoC sans fil :


  • 32 bits 76,8 MHz ARM®  Cortex® -M33
  • Puissance d'émission : +19,5 dBm
  • Sensibilité:

    • -105,4 dBm de sensibilité à 250 kbps O-QPSK DSSS


    • -105,7 dBm de sensibilité à 125 kbps GFSK

    • -97,6 dBm de sensibilité à 1 Mbps GFSK

    • -94,8 dBm de sensibilité à 2 Mbps GFSK

  • Mémoire
    • 1536 ko flash
    • 256 Ko de RAM
  • Débit de données : 1 Mbit/s, 2 Mbit/s, 125 kbit/s



Format de modulation pris en charge


  • 2(G)FSK avec mise en forme entièrement configurable
  • DSSS OQPSK
  • (G)MSK



Prise en charge du protocole


  •  M atière

  • OuvrirThread
  • Zig Abeille

  • Bluetooth basse consommation (Bluetooth 5.3)
  • Maillage Bluetooth
  • Propriétaire 2,4 GHz
  • M ultiprotocole




Consommation de courant:


  • 1,3 μA en mode veille profonde EM2

  • Courant de réception de 4,4 mA (1 Mbps GFSK)

  • Courant TX 5 mA @ puissance de sortie 0 dBm

  • Courant TX de 19,1 mA à une puissance de sortie de 10 dBm

  • Courant TX de 156,8 mA à une puissance de sortie de 19,5 dBm


Plage de fonctionnement:


  • Plage de tension d'alimentation 2,2 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C
  • Plage de température de stockage : -40 °C ~ +125 °C




Périphériques riches :


  • 30 GPIO
  • Convertisseur analogique-numérique

  • Comparateur analogique

  • Convertisseur numérique analogique

  • Contrôleur DMA 8 canaux


  • Système reflex périphérique 16 canaux


  • USART : UART/SPI/ISO7816/IrDA/I2S

  • EUSART : UART/SPI/DALI/IrDA

  • I2C

  • RTC

  • Chien de garde

  • PWM
