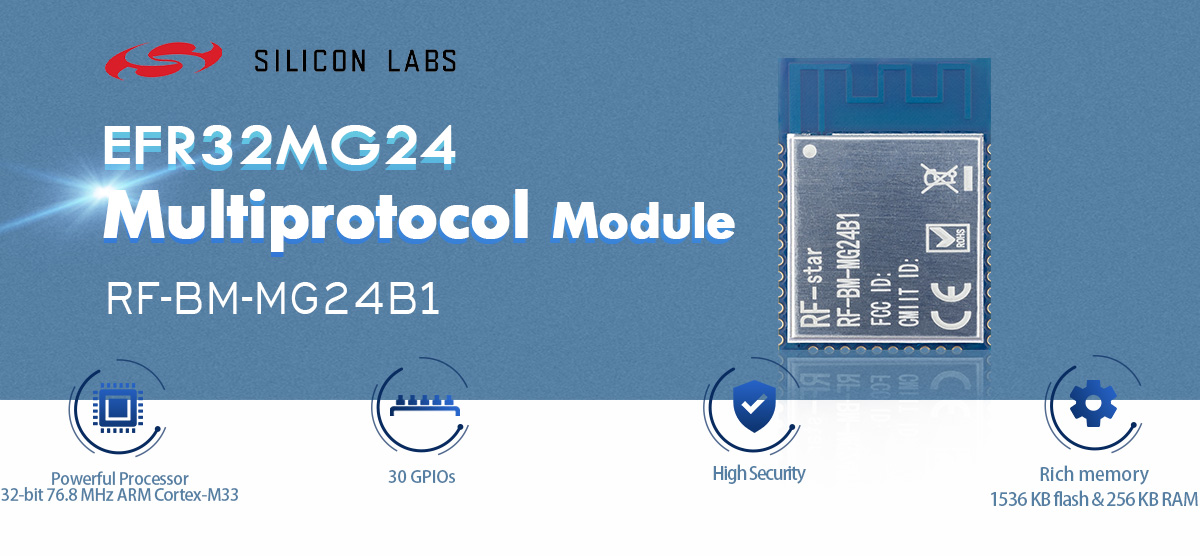

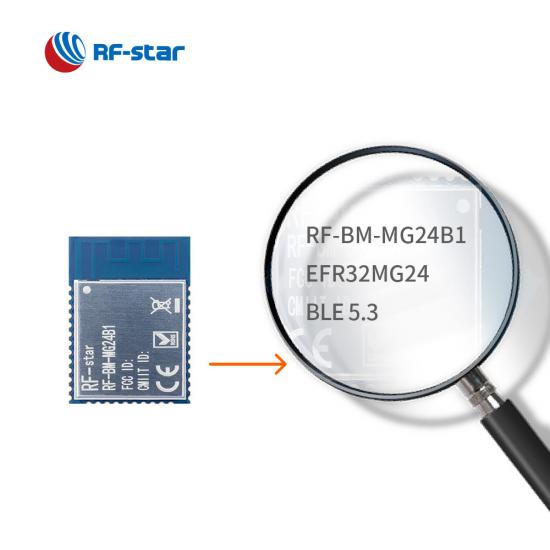

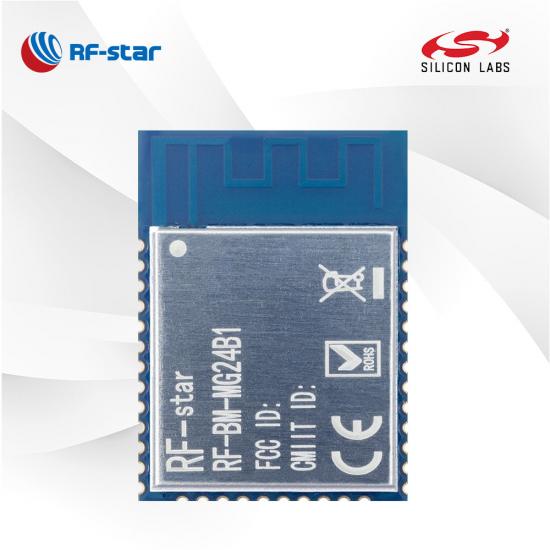

Module RF-BM-MG24B1 BLE5.3 Matter ZigBee Thread EFR32MG24

RF-BM-MG24B1 est un module de connectivité sans fil basé sur EFR32MG24. Le flash abondant permet au module d'être dans les applications Matter. Il prend également en charge OpenThread, ZigBee et Bluetooth Low Energy. Utilisez RF-BM-MG24B1 pour simplifier votre travail de conception RF.

  • P/N:

    RF-BM-MG24B1
  • SoC:

    EFR32MG24A410F1536IM48-B
  • Processeur:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocoles:

    Matter, OpenThread and ZigBee, Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Multiprotocol
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz
  • Paquet (mm):

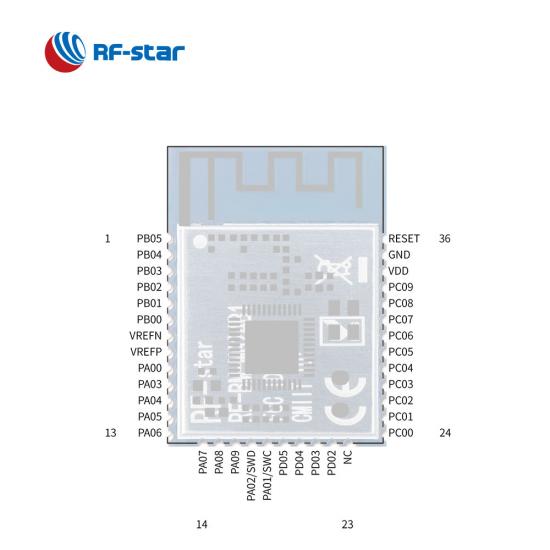

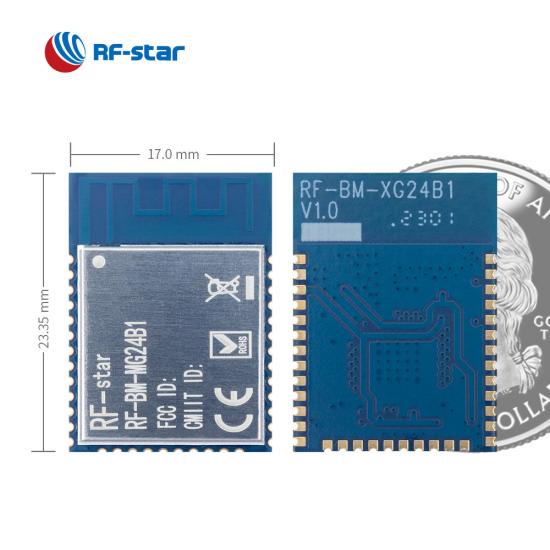

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Caractéristiques:

    Bluetooth Mesh network, Matter, High Security
  • GPIO:

    30
  • Max. Puissance d'émission:

    10 dBm
  • Gamme de transmission:

    240 m

RF-BM-MG24B1 est un module sans fil multiprotocole  IoTconçu sur le SoC EFR32MG24 de Silicon Labs . Il vise les marchés de la maison intelligente, de l'éclairage et de l'immotique, des capteurs, des passerelles et des dispositifs médicaux. Le module est intégré avec deux cristaux, un circuit d'adaptation, un code Arm Cortex-M33, 1,5 Mo de Flash et 256 Ko de RAM, et une antenne PCB embarquée haute performance. La taille compacte, la conception robuste et la faible consommation d'énergie le rendent populaire et stable dans les applications cibles.

- Applications -

·  Éclairage intelligent

·  Bâtiment intelligent

· Services de location

·  Maintenance prédictive

· Passerelle et hubs

·  Dispositif médical portable




SoC sans fil :


  • 32 bits 76,8 MHz ARM®  Cortex® -M33
  • Puissance d'émission : +10 dBm
  • Sensibilité:
    • -105,7 dBm de sensibilité à 125 kbps GFSK

    • -97,6 dBm de sensibilité à 1 Mbps GFSK

    • -94,8 dBm de sensibilité à 2 Mbps GFSK

  • Mémoire
    • 1536 ko flash
    • 256 Ko de RAM
  • Débit de données : 1 Mbit/s, 2 Mbit/s, 125 kbit/s



Format de modulation pris en charge


  • 2(G)FSK avec mise en forme entièrement configurable
  • DSSS OQPSK
  • (G)MSK



Prise en charge du protocole


  •  M atière

  • OuvrirThread

  • Zig Abeille


  • Bluetooth basse consommation (Bluetooth 5.3)
  • Maillage Bluetooth
  • Propriétaire 2,4 GHz
  • M ultiprotocole




Consommation de courant:


  • 1,3 μA en mode veille profonde EM2

  • Courant de réception de 4,4 mA (1 Mbps GFSK)

  • Courant TX 5 mA @ puissance de sortie 0 dBm

  • Courant TX de 19,1 mA à une puissance de sortie de 10 dBm


Plage de fonctionnement:


  • Plage de tension d'alimentation 2,2 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C
  • Plage de température de stockage : -40 °C ~ +125 °C




Périphériques riches :


  • 30 GPIO
  • Convertisseur analogique-numérique

  • Comparateur analogique

  • Convertisseur numérique analogique

  • DMA

  • SRP

  • USART : UART/SPI/ISO7816/IrDA/I2S


  • EUSART : UART/SPI/DALI/IrDA

  • I2C

  • RTC

  • Chien de garde

  • PWM
