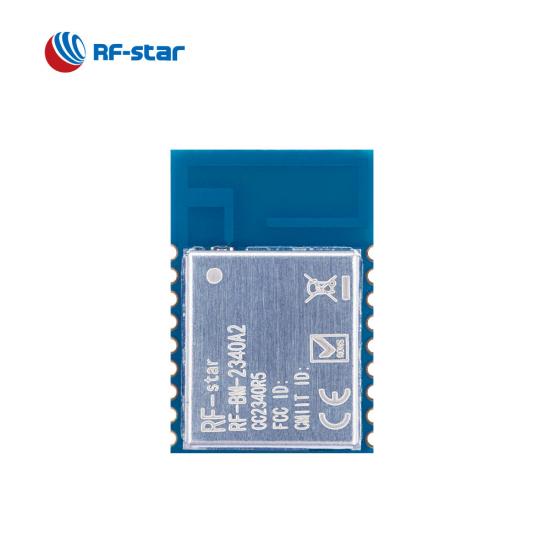

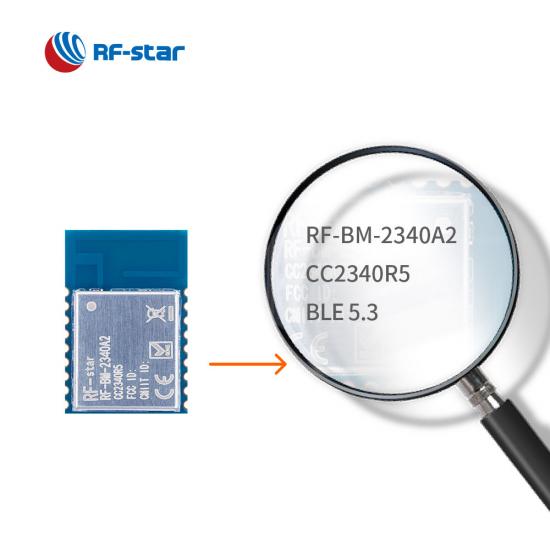

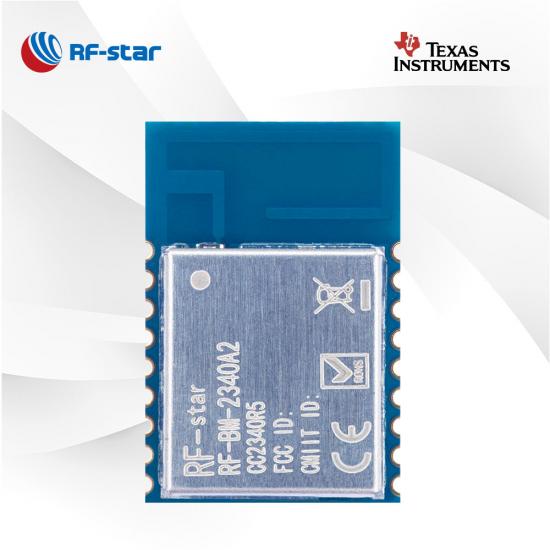

Module compact BLE5.0 TI CC2340R5 RF-BM-2340A2

RF-BM-2340A2 est un module Bluetooth LE 5.3 intégré au MCU CC2340R5 prenant en charge ZigBee 3.0, la pile SimpleLink TM TI 15.4 et le système propriétaire . En tant que nouveau module CC2340Rx, ses hautes performances, sa consommation d'énergie ultra-faible et sa taille compacte sont les bienvenues dans les applications d'étiquetage électronique d'étagères (ESL), médicales, d'automatisation des bâtiments et dans d'autres applications RF sans fil. Envoyez une demande maintenant.

  • P/N:

    RF-BM-2340A2
  • SoC:

    CC2340R5
  • Processeur:

    48 MHz ARM® Cortex®-M0+
  • Protocoles:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

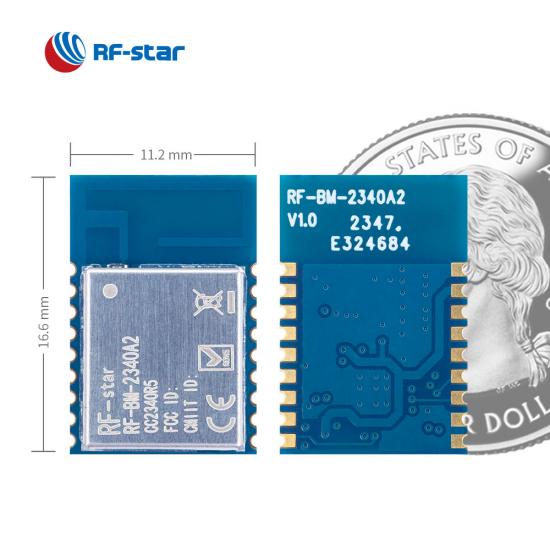

  • Paquet (mm):

    16.6 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
  • Caractéristiques:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, PCB antenna

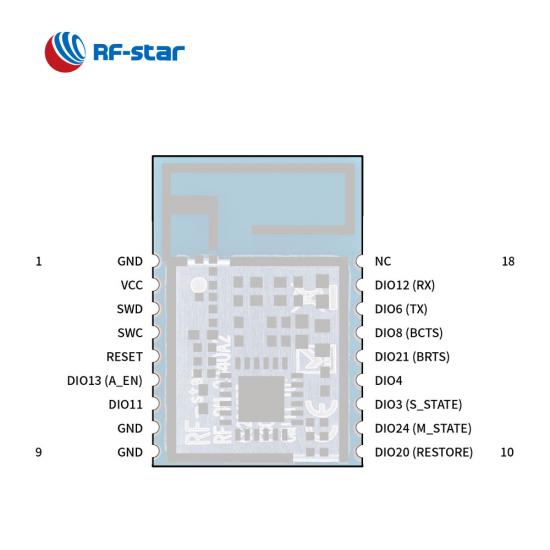

  • GPIO:

    12
  • Max. Puissance d'émission:

    +8 dBm
  • Gamme de transmission:

    130 m @ 1M PHY,180 m @ LE Coded PHY

En tant que l'un des nouveaux modules CC2340Rx , le RF-BM-2340A2, tout comme le RF-BM-2340B1 basé sur les microcontrôleurs de la série CC2340R5, prend également en charge simultanément plusieurs protocoles , notamment Bluetooth 5.3 Low Energy, ZigBee 3.0 , SimpleLinkTM TI 15.4-stack et Système propriétaire. Cependant, ce module BLE est optimisé pour une taille beaucoup plus petite avec une antenne PCB F inversée intégrée hautes performances, jusqu'à 12 GPIO et des périphériques riches, tels que UART, I2C et SPI . Il est traité comme un module Bluetooth UART pour raccourcir le cycle de développement de ces projets de conception IoT sur les marchés et permettre aux appareils BLE de se connecter de manière stable et fiable.

Caractéristiques du module BLE TI CC2340R5 RF-BM-2340A2

Plusieurs protocoles pris en charge

Prenant en charge BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack et les protocoles propriétaires 2,4 GHz, les modules CC2340 conviennent au contrôle de l'éclairage, aux soins de santé à domicile, aux bâtiments intelligents, etc.

Émetteur-récepteur RF 2,4 GHz

Tous les modules CC2340 fournissent un émetteur-récepteur radio 2,4 GHz à très faible consommation prenant en charge plusieurs modulations compatibles avec BLE 5.3, y compris la couche physique haut débit de 2 Mbps (2M PHY) et la couche physique longue portée (Coded PHY). .

Périphériques riches

RF-BM-2340A2, comme le module RF-BM-2340A2I, offre 12 GPIO dans un boîtier demi-trou et prend en charge des périphériques riches tels que UART, SPI, I2C, ADC, etc.

Protocole de port série (UART)

RF-BM-2340A2 est intégré au protocole de transmission transparent BLE5.0 (protocole de port série) pour réaliser des fonctions riches avec les commandes AT.

Antenne PCB intégrée robuste

Le module sans fil RF-BM-2340A2 avec antenne PCB F inversé intégrée peut offrir de meilleures performances RF et réduire les coûts de votre projet.

- Vidéo connexe -


Ressource de référence :

Modules Bluetooth 5.3 CC2340R5 abordables - En stock maintenant

Introduction du module BLE à très faible consommation série CC2340 RF-BM-2340B1

Comparaison des modules Bluetooth LE CC2340

SoC sans fil :

  • Processeur ARM®  Cortex® - M0+ 48 MHz

  • Puissance TX : jusqu'à +8 dBm
  • Sensibilité :
    • -96 dBm à 802.15.4 (2,4 GHz)

    • -102 dBm à Bluetooth 5.0 (PHY codé LE) (125 kbps)

  • Mémoire
    • 512 Ko flash
    •  ROM de 12 Ko
    • 36 Ko de SRAM
  • Débit de données

    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)



Protocoles :

  • Bluetooth 5.3 basse consommation

  • Zigbee 3.0

  • Propriétaire

  • B Bluetooth Mesh (nœud basse consommation)

  • Pile SimpleLinkTM TI 15.4


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • UART
  • IPS
  • Je 2C
  • RTC
Modules multiprotocoles série TI SimpleLink CC2340
Numéro d'article RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2Je RF-BM-2340C2
Module BLE RF-BM-2340B1I CC2340R5
Module BLE RF-BM-2340A2 CC2340R5
Module BLE RF-BM-2340A2I CC2340R5
Module BLE RF-BM-2340C2 CC2340R5
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Cœur ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz
Antenne PCB Interface IPEX/demi-trou IPEX Interface IPEX/demi-trou Interface puce/demi-trou
RAM 36 Ko 36 Ko 36 Ko 36 Ko 36 Ko
Éclair 512 Ko 512 Ko 512 Ko 512 Ko 512 Ko
Protocoles BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires
Source de courant 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilité de réception

–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps

–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
GPIO 24 24 12 12 12
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 130 m @ 1M PHY 180 m @ LE PHY codé


150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe)  130 m @ 1M PHY 180 m @ LE PHY codé


150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe) 50 m à 1 M PHY

80 m @ LE PHY codé

Dimensions (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6x11,2x2,1 ​ 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA
Maillage Bluetooth
Longue portée
Physique 2 Mbps
AoA/AoD Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification
Protocole UART BLE√ BLE√ BLE√ BLE√ BLE√
Application Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL
