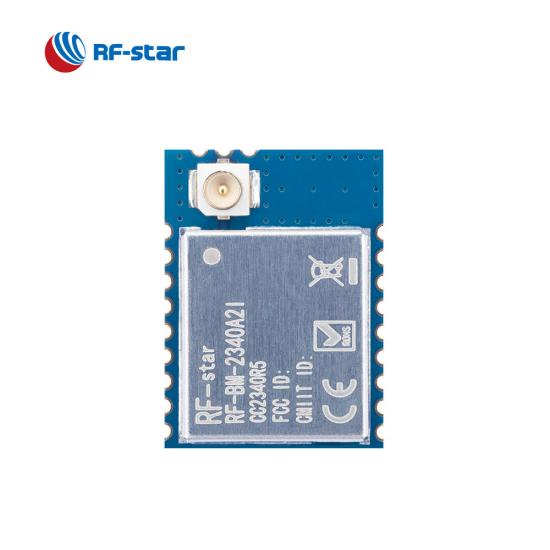

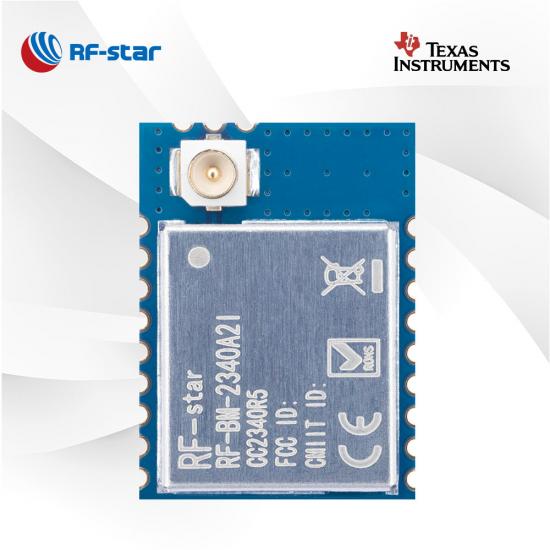

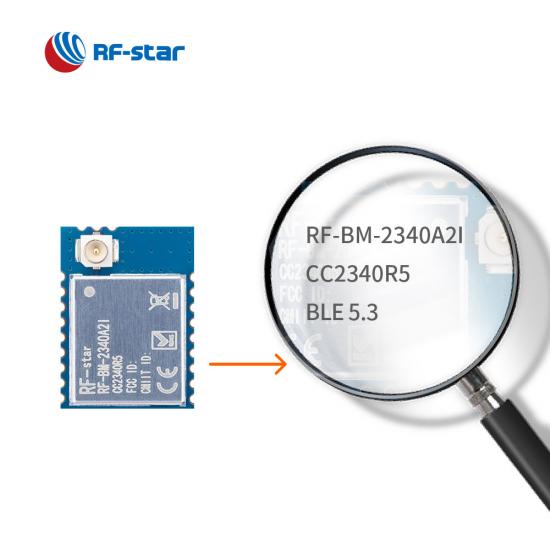

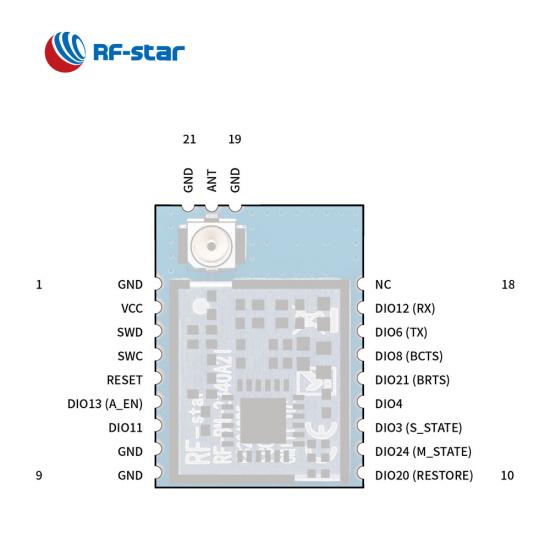

Module compact multiprotocole CC2340R5 RF-BM-2340A2I avec IPEX

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

Module compact multiprotocole CC2340R5 RF-BM-2340A2I avec IPEX

Le module multiprotocole RF-BM-2340A2I intégré au CC2340R5 4*4 IC est une version de connecteur IPEX haute performance du RF-BM-2340A2, doté d'une antenne externe réalisable et de petites dimensions pour répondre aux exigences de taille compacte et de portée de transmission de votre projet. Faites défiler vers le bas ou envoyez un e-mail de demande pour plus d'informations sur le module CC2340R5.

  • P/N:

    RF-BM-2340A2I

  • SoC:

    CC2340R5

  • Processeur:

    48 MHz ARM® Cortex®-M0+

  • Protocoles:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

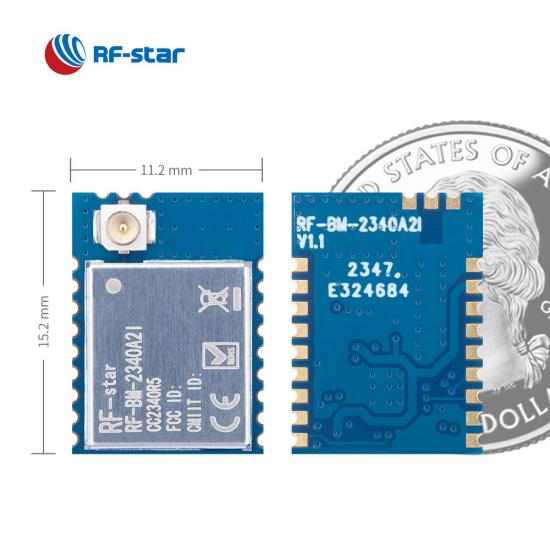

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin

  • Caractéristiques:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), Compact dimension, IPEX connector for several external antennas

  • GPIO:

    12

  • Max. Puissance d'émission:

    +8 dBm

  • Gamme de transmission:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)
Enquête maintenant

Le module multiprotocole RF-BM-2340A2I intégré CC2340R5 IC, qui est un nouveau-né de la famille de modules CC2340Rx , apparaît instantanément en public. Tout comme le RF-BM-2340A2 , le RF-BM-2340A2I est également un module UART Bluetooth LE avec 12 GPIO disponibles qui prend simultanément en charge ZigBee 3.0 , la pile SimpleLinkTM TI 15.4 et le système propriétaire. Le point fort est son connecteur IPEX pour étendre davantage d'antennes et sa conception de petite taille (15,2 mm x 11,2 mm x 1,7 mm). Grâce à plusieurs antennes étendues, des interfaces de périphériques riches (par exemple UART, SPI, I2C, etc.) et une faible consommation d'énergie avec un courant de veille inférieur à 710 nA, le module CC2340R5 vous permet de créer rapidement vos produits et appareils IoT portables. .

Caractéristiques du module multiprotocole TI CC2340R5 RF-BM-2340A2I


Capacité multiprotocole

Prenant en charge BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack et les protocoles propriétaires 2,4 GHz, les modules CC2340 conviennent à la maison intelligente, aux systèmes de sécurité incendie, à l'électronique grand public, etc.

Options d'antenne flexibles

Les différents modes de sortie RF du module RF-BM-2340A2I, tels que la broche RF ANT demi-trou et le connecteur IPEX, sont conçus pour les applications à plus longue portée.

Riches ressources

Tout comme les modules CC2340R5, le RF-BM-2340A2I est intégré à un flash programmable intégré au système de 512 Ko, suffisamment de ROM pour le chargeur de démarrage et les pilotes de 12 Ko, et une RAM système (SRAM) à très faible fuite de 36 Ko.

RF haute performance

Sa puissance de sortie atteint jusqu'à +8 dBm avec compensation de température, et la sensibilité de réception est optimisée à -96 dBm pour BLE 1 Mb/s et -102 dBm pour BLE Codé PHY 125 kbps.

Protocole de port série (UART)

RF-BM-2340A2I est intégré au protocole de transmission transparent BLE5.0 (protocole de port série) pour réaliser des fonctions riches avec les commandes AT.



- Vidéo connexe -


Ressource de référence :

Modules Bluetooth 5.3 CC2340R5 abordables - En stock maintenant

Introduction du module BLE à très faible consommation série CC2340 RF-BM-2340B1

Comparaison des modules Bluetooth LE CC2340

SoC sans fil :

  • Processeur ARM®  Cortex® - M0+ 48 MHz

  • Puissance TX : jusqu'à +8 dBm
  • Sensibilité :

    • -96 dBm à 802.15.4 (2,4 GHz)

    • -102 dBm à Bluetooth 5.0 (PHY codé LE) (125 kbps)

  • Mémoire
    • 512 Ko flash
    •  ROM de 12 Ko
    • 36 Ko de SRAM

  • Débit de données

    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)



Protocoles :

  • Bluetooth 5.3 basse consommation

  • Zigbee 3.0

  • Propriétaire

  • B Bluetooth Mesh (nœud basse consommation)

  • Pile SimpleLinkTM TI 15.4


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • UART
  • IPS
  • Je 2C​
  • RTC
Modules multiprotocoles série TI SimpleLink CC2340
Numéro d'article RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2Je RF-BM-2340C2
Photo Module BLE RF-BM-2340B1 CC2340R5
 Module BLE RF-BM-2340B1I CC2340R5
 Module BLE RF-BM-2340A2 CC2340R5
 Module BLE RF-BM-2340A2I CC2340R5
 Module BLE RF-BM-2340C2 CC2340R5
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Cœur ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz
Antenne PCB Interface IPEX/demi-trou IPEX Interface IPEX/demi-trou Interface puce/demi-trou
RAM 36 Ko 36 Ko 36 Ko 36 Ko 36 Ko
Éclair 512 Ko 512 Ko 512 Ko 512 Ko 512 Ko
Protocoles BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires BLE5.3, ZigBee, pile SimpleLink™ TI 15.4, systèmes propriétaires
Source de courant 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilité de réception

–102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps

 –102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps		 –102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps		 –102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps		 –102 dBm pour 125 kbps LE codé PHY
-96,5 dBm pour BLE 1 Mbps
GPIO 24 24 12 12 12
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 130 m @ 1M PHY 180 m @ LE PHY codé


 150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe)  130 m @ 1M PHY 180 m @ LE PHY codé


150 m @ 1M PHY (antenne PCB externe) 220 m @ PHY codé LE (antenne PCB externe) 50 m à 1 M PHY

80 m @ LE PHY codé
Dimensions (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6x11,2x2,1 ​ 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √
Maillage Bluetooth √ √ √ √ √
Longue portée √ √ √ √ √
Physique 2 Mbps √ √ √ √ √
AoA/AoD Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification Le SDK est en cours de planification
Protocole UART BLE√ BLE√ BLE√ BLE√ BLE√
Application Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL Dispositif médical, ESL
études de cas connexes
Jouet Robot MIP
Jouet Robot MIP
Vanne électrique : BLE
Vanne électrique : BLE
Traqueur Bluetooth pour animaux de compagnie
Traqueur Bluetooth pour animaux de compagnie
Navigation Intérieure
Navigation Intérieure
piles de charge bluetooth EV
piles de charge bluetooth EV
Compteur d'eau BLE
Compteur d'eau BLE
Produits connexes
RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5 Module RF-BM-2340B1 BLE5.3

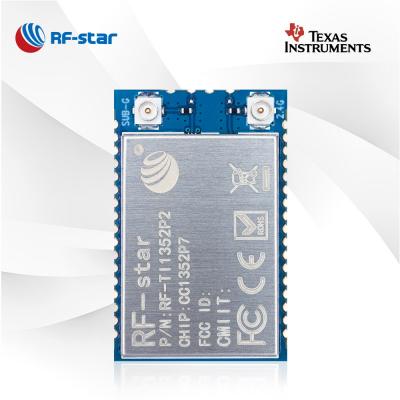

CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2 Module sans fil multiprotocole CC1352P7 Sub-1 GHz et 2,4 GHz RF-TI1352P2
single protocol module Module RF-BM-2651B1 CC2651R3
BLE MESH Module with nRF52840 Chip RF-BM-ND06 Module MESH BLE multiprotocole hautes performances avec puce nRF52840 RF-BM-ND06

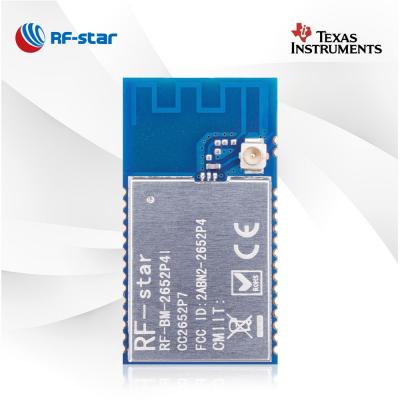

RF-BM-2652P4I CC2652P7 Module with Power Amplifier RF-BM-2652P4I Module CC2652P7 avec PA intégré et connecteur IPEX
RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5 Module RF-BM-2340B1I BLE5.3

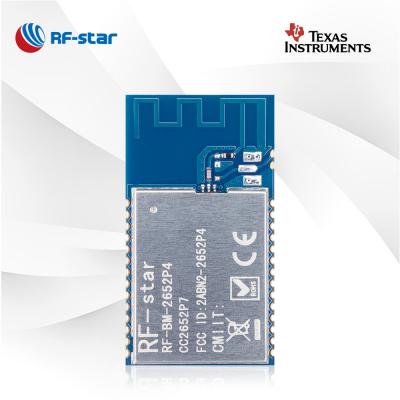

CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol RF-BM-2652P4 Module CC2652P7 avec PA intégré
Bluetooth5.1 Low Energy, Bluetooth Direction Finding and Thread module nRF52811 Module de communication sans fil multiprotocole BLE 5.0 RF-BM-ND04A
