Module sans fil multiprotocole CC1352R Sub-1 GHz et 2,4 GHz RF-TI1352B1

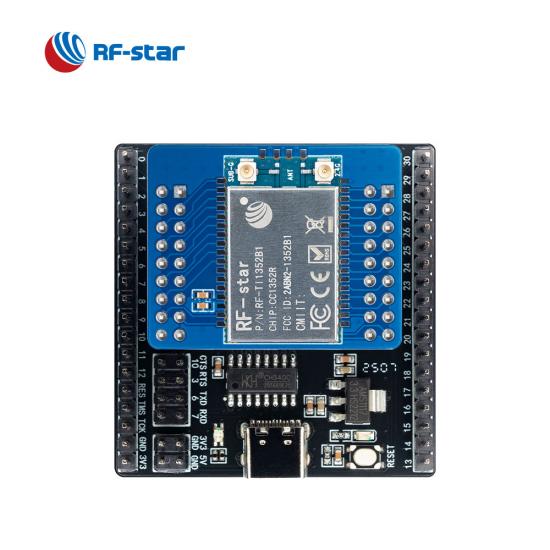

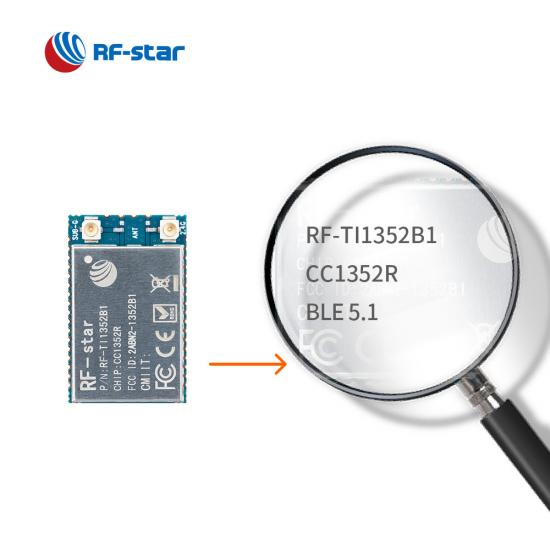

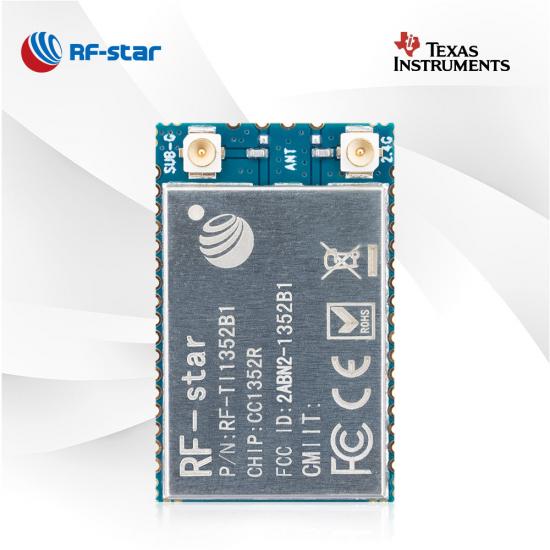

RF-TI1352B1, basé sur CC1352R, est un module sans fil multiprotocole et multibande Sub-1 GHz et 2,4 GHz destiné aux marchés de la communication sans fil à faible consommation et de la détection avancée de l'IoT. Le RF-TI1352B1 avec sortie d'antenne à deux bandes sera un bon choix pour simplifier votre travail de conception.

  • P/N:

    RF-TI1352B1
  • SoC:

    CC1352R
  • Processeur:

    48 MHz ARM® Cortex®-M4F
  • Protocoles:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY
  • Fréquence de travail:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz
  • Paquet (mm):

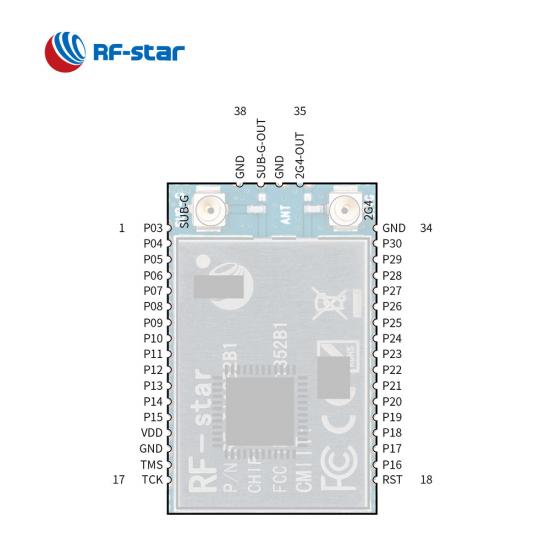

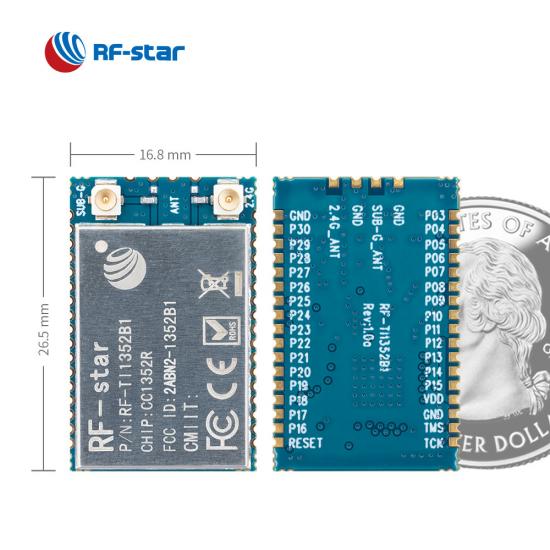

    26.5 × 16.8 × 2.2, half-hole, 1.27 pitch, 38-pin
  • Caractéristiques:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator, Two IPEX connectors for 2.4 GHz and Sub-1 GHz respectively
  • GPIO:

    28
  • Max. Puissance d'émission:

    +5 dBm
  • Gamme de transmission:

    150 m (@BLE), 350 m (@ZigBee), 500 m (@Sub-1 GHz)

Le module RF-TI1352B1 est développé sur la base de TI CC1352R avec un processeur puissant de 48 MHz ARM® Cortex®-M4F. Il s'agit d'un module multiprotocole et multibande prenant en charge Thread, Zigbee®, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, les objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, les systèmes propriétaires, y compris TI 15.4-Stack (Sub- 1 GHz et 2,4 GHz). Le  module Sub 1 GHz et 2,4 GHz se compose d'un cristal de 48 MHz, d'un cristal de 32,768 kHz, de 352 Ko de Flash, de 256 Ko de ROM, d'un filtre LC et de deux connecteurs IPEX pour 2,4 GHz et Sub-1 GHz respectivement. Le connecteur IPEX et la puissance TX plus élevée permettent au module d'avoir une plus grande possibilité d'atteindre une plage de transmission plus longue et d'obtenir une meilleure expérience d'application. Ce module puissant avec pilote DMM convient à une large gamme d'applications telles que les points de vente électroniques (EPOS), l'automatisation et le contrôle d'usine, les systèmes de sécurité incendie, les systèmes de sécurité industrielle, etc.


TI CC1352R Module sans fil multiprotocole et multibande Sub-1 GHz et 2,4 GHz RF-TI1352B1

Deux connecteurs IPEX

Deux connecteurs IPEX intégrés dans le module multibande lui permettent de s'appliquer de manière flexible et étendue dans les systèmes radio Sub 1 GHz et 2,4 GHz.

Longue portée de transmission

Grâce à la bande de fréquence inférieure à 1 GHz et 2,4 GHz, le module RF sans fil peut transmettre le signal à des appareils plus éloignés et est moins sensible aux interférences.

Gestionnaire multiprotocole dynamique

Il s'agit d'un module RF multiprotocole compatible avec Thread, Zigbee®, Bluetooth® 5.1 Low Energy, Wi-SUN, IEEE 802.15.4g, les objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, les systèmes propriétaires et multiprotocoles simultanés via un pilote DMM.


Protocole de port série

Le module sans fil CC1352R prend en charge le multiprotocole Sub 1 GHz et 2,4 GHz et peut être préprogrammé avec un protocole de communication d'interface série pour Thread, ZigBee, BLE5.3 et TI 15,4-Stack (Sub 1 GHz).

Ressources associées:

Solution sans fil double bande multiprotocole CC1352R

Sous-1 GHz contre 2,4 GHz : 7 points à retenir

RF-star implémente la technologie Wi-SUN


SoC sans fil :

  • Processeur ARM®  Cortex® - M4F 48 MHz
  • Puissance TX : jusqu'à +5 dBm
  • Sensibilité :
    • -121 dBm @ Sub GHz (mode longue portée)
    • -110 dBm à sous-GHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (PHY codé LE)
  • Mémoire
    • 352 Ko flash
    • 256 Ko de ROM
    • 8 0 Ko de SRAM
  • Débit de données :
    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)

Caractéristiques:

  • IEEE 802.15.4
  • M-Bus sans fil (modes T, S, C, N)
  • 6FaiblePAN
  • Wi-SUN PNT
  • Propriétaire 2,4 GHz
  • Trottoir Amazon
  • Bluetooth 5.1 basse consommation
  • ZigBee
  • Fil
  • MIOTY
  • Maillage Bluetooth
  • Radiogoniométrie NCP
  • ADO


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • CAD
  • UART
  • IPS
  • I²C
  • I²S
  • RTC
Modules Sub-1G série TI CC131x
Numéro d'article RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz
Antenne IPEX Interface demi-trou IPEX Interface IPEX/demi-trou Interface IPEX/demi-trou PCB Interface demi-trou PCB Interface IPEX/demi-trou Interface IPEX/demi-trou
RAM 152 Ko 88 Ko 88 Ko 88 Ko 88 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko
Éclair 704 Ko 352 Ko 352 Ko 352 Ko 352 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko
Protocoles Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, systèmes propriétaires, SimpleLink™ TI 15,4-Stack (Sub-1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, objets intelligents compatibles IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (mode T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, systèmes propriétaires, pile SimpleLink™ TI 15.4 ( inférieur à 1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus sans fil (modes T, S, C), 6LoWPAN, MIOTY, pile SimpleLink™ TI 15,4 (Sub-1 GHz)
Source de courant 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Max. Puissance d'émission +20 dBm +20 dBm +14 dBm à moins de 1 GHz +5 dBm à 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilité de réception –121 dBm à Sub-1G (mode longue portée) –110 dBm à 50 Kbps Sub-1G –104 dBm à 125 kbps LE PHY codé –121 dBm à Sub-1G (mode longue portée) –110 dBm à Sub-1G (50 Kbps) –105 dBm à 125 kbps PHY codé LE –121 dBm @Sub G (mode longue portée) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE PHY codé –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –121 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps) –114 dBm à Sub-1 GHz (mode longue portée) –110 dBm à Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 180 m @ 1M PHY (antenne PCB externe) 230 m @ LE Coded PHY (antenne PCB externe) 1200 m @ 802.15.4 (antenne externe en bâton de colle) 1400 m @ Sub-1G (antenne externe en bâton de colle) 120 m @ 1M PHY (antenne PCB externe) 180 m @ LE Coded PHY (antenne PCB externe) 900 m @ 802.15.4 (antenne externe en bâton de colle) 900 m @ Sub-1G (antenne externe en bâton de colle) 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 720 m 1000 m (antenne bâton de colle externe) 1000 m (antenne bâton de colle externe)
Dimensions (mm) 26,5x16,8x2,2 25,0 x 16,4 x 2,2 26,5x16,8x2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
Les fonctions M-Bus sans fil, récupérateur d'énergie Agriculture intelligente, contrôle par capteurs Réseau intelligent, surveillance et contrôle industriels Supporte DMM, plage de transmission plus longue Supporte DMM, plage de transmission plus longue Antenne PCB intégrée Dimension ultra-petite, réalisable pour les antennes externes Broches enfichables pour une intégration facile Portée de transmission plus longue Portée de transmission plus longue
