Module ZigBee 3.0 basse consommation Bluetooth 5.3 CC2340R5 convivial RF-BM-2340T1

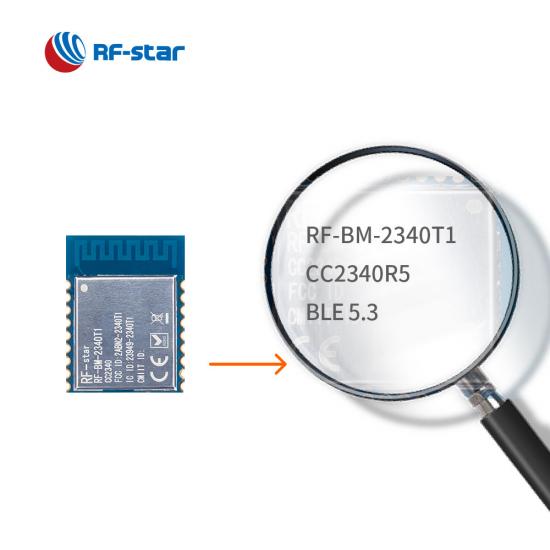

  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1

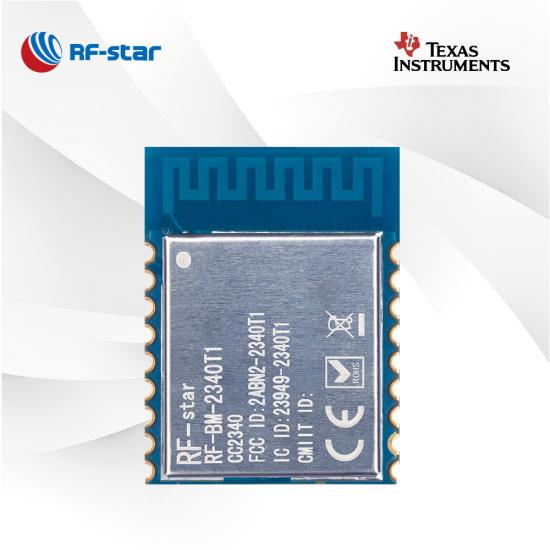

  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1

Module ZigBee 3.0 basse consommation Bluetooth 5.3 CC2340R5 convivial RF-BM-2340T1

RF-BM-2340T1 est un module flexible Bluetooth 5.3 Low Energy basé sur le chipset TI CC2340R5. Il prend également en charge Thread, ZigBee®, IEEE 802.15.4 et 2,4 GHz propriétaire. La fréquence radio haute performance, la consommation d'énergie ultra-faible et la mémoire riche offrent une solution de connectivité sans fil parfaite pour les capteurs sans fil, le contrôle de l'éclairage, la balise, le suivi des actifs, l'électronique médicale, ESL et automobile. Le module compétitif de la série CC2340 est quant à lui compatible avec les modules sans fil grand public.

  • P/N:

    RF-BM-2340T1

  • SoC:

    CC2340R5

  • Processeur:

    48 MHz ARM® Cortex®-M0+

  • Protocoles:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

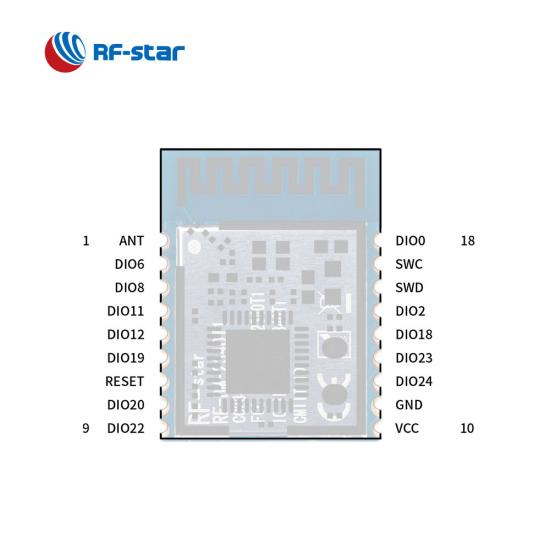

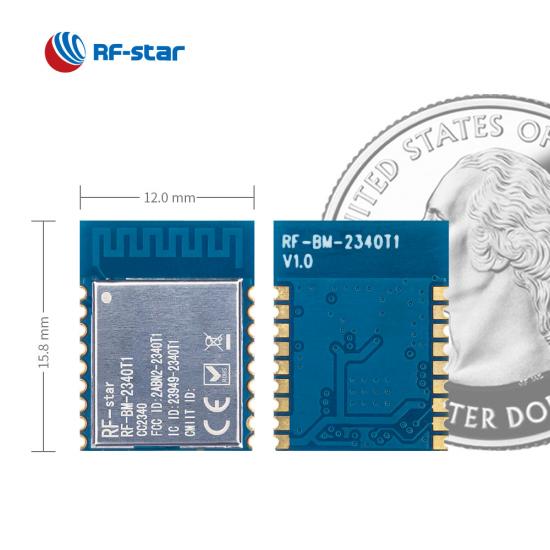

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • Caractéristiques:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

  • GPIO:

    14

  • Max. Puissance d'émission:

    +8 dBm

  • Gamme de transmission:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Enquête maintenant

RF-BM-2340T2 est un nouveau module RF de la série CC2340R5 qui prend en charge Bluetooth 5.3 basse énergie (BLE), ZigBee 3.0, SimpleLinkTM TI 15.4-stack et le système propriétaire. Le module de qualité industrielle intègre un cristal de 48 MHz, 512 Ko de mémoire Flash programmable intégrée au système, 12 Ko de ROM pour le chargeur de démarrage et 36 Ko de SRAM à très faible fuite. Le processeur central ARM® Cortex®-M0+ peut permettre aux applications longue portée et à faible consommation de fonctionner avec un courant extrêmement faible dans des modes d'alimentation flexibles. Une antenne PCB et une interface de sortie RF demi-trou sont disponibles pour répondre à différents besoins. De plus, le protocole de port série Bluetooth UART de RF-star vous aide à démarrer votre développement rapidement.


Plus tard, nos modules CC2340 Bluetooth LE prendront en charge  les modes Channel Sounding  .

Module multiprotocole CC2340R5 RF-BM-2340T1


Ressource de référence :

Modules Bluetooth 5.3 CC2340R5 abordables - En stock maintenant

Introduction du module BLE à très faible consommation de la série CC2340 RF-BM-2340B1

Comparaison des modules Bluetooth LE CC2340



SoC sans fil :

  • Processeur ARM®  Cortex® - M0+ 48 MHz

  • Puissance TX : jusqu'à +8 dBm
  • Sensibilité:

    • -96 dBm à 802.15.4 (2,4 GHz)

    • -102 dBm à Bluetooth 5.0 (PHY codé LE) (125 kbps)

  • Mémoire
    • 512 Ko flash
    • ROM de 12 Ko
    • 36 Ko de SRAM

  • Débit de données

    • LE 1M PHY
    • LE 2M PHY
    • LE Codé PHY (longue portée)



Protocoles :

  • Bluetooth 5.3 basse consommation

  • Zigbee 3.0

  • Propriétaire

  • Pile SimpleLinkTM  TI 15.4


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CDA
  • UART
  • IPS
  • Je 2C​
  • RTC
