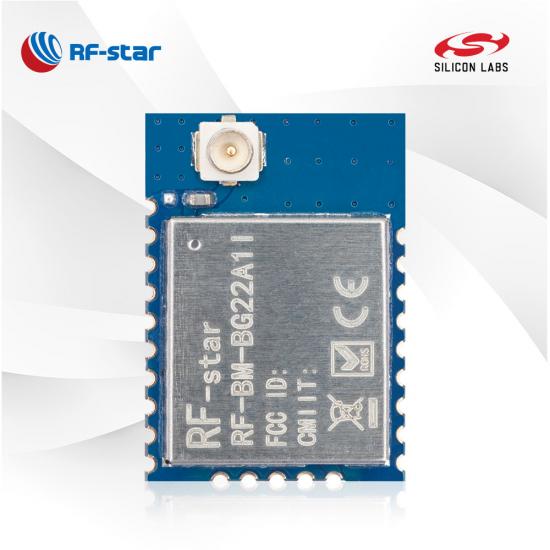

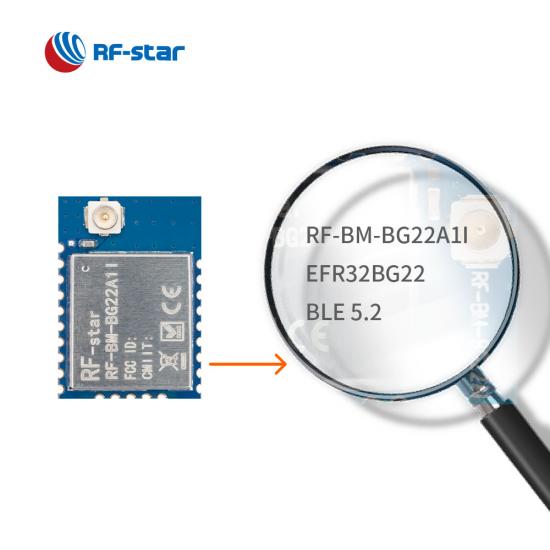

Module BLE5.2 EFR32BG22 avec IPEX RF-BM-BG22A1I

RF-BM-BG22A1I est un module Bluetooth 5.2 Low Energy développé pour une efficacité énergétique de pointe qui peut prolonger la durée de vie d'une pile bouton. Commencez le développement de votre produit avec le module Bluetooth ultrabasse consommation EFR32BG22.

P/N:
RF-BM-BG22A1I
SoC:
EFR32BG22C112F352GM32-C
Processeur:
32-bit 38.4 MHz ARM® Cortex®-M33
Protocoles:
Bluetooth 5.2 low energy
Fréquence de travail:
2402 MHz ~ 2480 MHz
Paquet (mm):

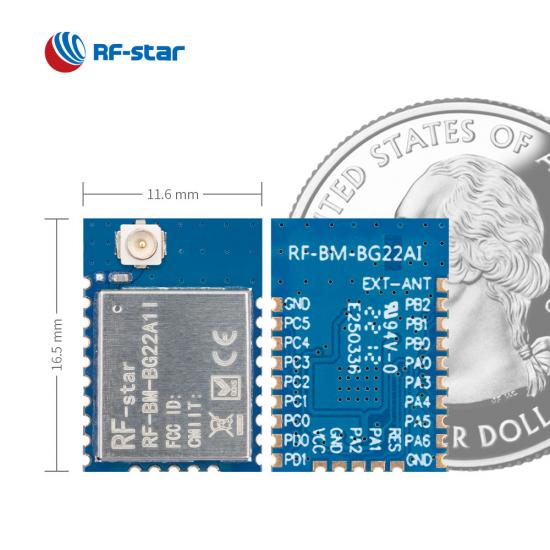

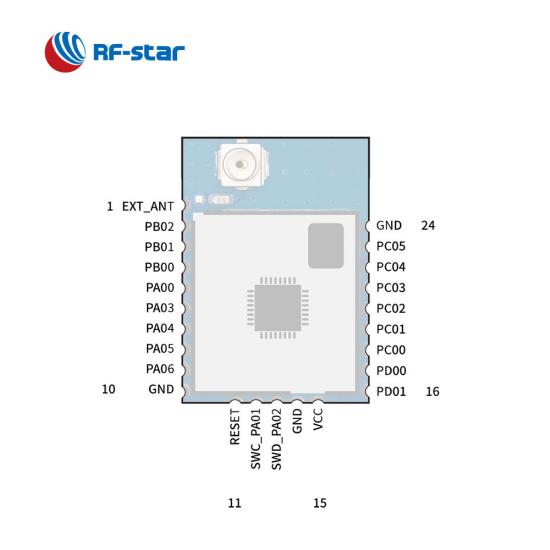

16.5 × 11.6 × 2.10, half-hole, 1.27 pitch, 24-pin
Caractéristiques:
2.4 GHz proprietary
GPIO:
18
Max. Puissance d'émission:
0 dBm
Gamme de transmission:
50 m

Enquête maintenant

RF-BM-BG22A1I est un module RF basé sur EFR32BG22C112F352GM32-C , l'un des SoC de la famille Gecko de Silicon Labs , avec un cœur ARM® Cortex®-M33 32 bits avec une fréquence de fonctionnement maximale de 38,4 MHz. Il intègre un cristal de 38,4 MHz, une adaptation, une adaptation d'antenne et un filtre passe-bas. Il prend en charge Bluetooth 5.2 Low Energy et Bluetooth 5.0 Low Energy et peut être préprogrammé avec un protocole de communication d'interface série pour une programmation simple. Il dispose également d'une gamme d'interfaces analogiques et numériques telles que PRS, ADC, UART, SPI, I²C, PWM, ISO 7816, IrDA, I²S, EUART et PDM. Il présente une faible consommation d'énergie, une taille compacte, une distance de connexion robuste et une fiabilité rigide. Le module EFR32BG22 atteint une puissance TX jusqu'à 0 dBm. RF-BM-BG22A1I est compatible broche 2 broches avec BG22A3I .

RF-BM-BG22A1I est un nouveau produit optimisé à partir de RF-BM-BG22A1 . Il dispose d'une antenne IPEX pour obtenir une portée de transmission plus longue.

Module EFR32BG22 BLE5.2 RF-BM-BG22A1I

· Plusieurs rôles : maître, esclave, maître-esclave, Beacon

· Fonction multi-connexion : Jusqu'à 7 salves et 1 master

· Taux de transmission transparent stable : jusqu'à 50 kB/s

· Débit de données : 1 Mbps, 2 Mbps

· Fonctionnalités : OTA, authentification

· Forfait de diffusion étendu

· Longue portée

Ressources associées:

Le module Bluetooth RFstar BG22A1 renforce l'industrie des BMS

SoC sans fil :

^ARM® Cortex® ^- M33 32 bits 38,4 MHz
Puissance TX : -28 dBm à 0 dBm
Sensibilité à 1 Mbit/s GFSK : -98,9 dBm
Mémoire

352 Ko flash
32 Ko de RAM

Débit de données : 1 Mbps, 2 Mbps

Format de modulation pris en charge

(G)FSK avec mise en forme entièrement configurable
OQPSK DSSS
(G)MSK

Protocoles :

Bluetooth basse consommation (Bluetooth 5.2)
Propriétaire

Consommation de courant:

3,02 μA en mode veille
55,84 μA à un cycle de diffusion de 200 ms
90,58 μA à un cycle de connexion de 30 ms

Plage de fonctionnement:

Plage de tension d'alimentation 1,7 V ~ 3,6 V
Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

CAN 16 bits
18 GPIO
DMLA
PDM _
SRP
EUART
I²C
RTC _
Chien de garde
UART/SPI/SmartCard (ISO 7816)/IrDA/I2S

Certificats :

FCC
SRRC
C.E. _
ROHS _

RF-BM-BG22A1(I) Fiche technique du matériel V1.3_20230526

Modules BLE sans fil série Gecko EFR32BG22 de Silicon Labs
Numéro d'article	RF-BM-BG22C3	RF-BM-BG22B1	RF-BM-BG22A3I	RF-BM-BG22A3	RF-BM-BG22A1I	RF-BM-BG22A1
CI	EFR32BG22C224F512GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C112F352GM32-C
Cœur	ARM® Cortex®-M33 à 76,8 MHz	ARM® Cortex®-M33 à 38,4 MHz	ARM® Cortex®-M33 à 76,8 MHz	ARM® Cortex®-M33 à 76,8 MHz	ARM® Cortex®-M33 à 38,4 MHz	ARM® Cortex®-M33 à 38,4 MHz
Antenne	Interface puce/demi-trou	PCB	Interface IPEX/demi-trou	Interface PCB/demi-trou	Interface IPEX/demi-trou	Interface PCB/demi-trou
RAM	32 Ko	32 Ko	32 Ko	32 Ko	32 Ko	32 Ko
Éclair	512 Ko	512 Ko	512 Ko	512 Ko	352 Ko	352 Ko
Protocoles	BLE5.3, propriétaire	BLE5.3, propriétaire	BLE5.3, propriétaire	BLE5.3, propriétaire	BLE5.3, propriétaire	BLE5.3, propriétaire
Source de courant	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V
Fréquence	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. Puissance d'émission	+6 dBm	0 dBm	+6 dBm	+6 dBm	0 dBm	0 dBm
Sensibilité de réception	-106,7 dBm (GFSK 125 kbit/s) -98,9 dBm (GFSK 1 Mbit/s) -96,2 dBm (GFSK 2 Mbit/s)	-98,9 dBm (GFSK 1 Mbit/s) -96,2 dBm (GFSK 2 Mbit/s)	-106,7 dBm (GFSK 125 kbit/s) -98,9 dBm (GFSK 1 Mbit/s) -96,2 dBm (GFSK 2 Mbit/s)	-106,7 dBm (GFSK 125 kbit/s) -98,9 dBm (GFSK 1 Mbit/s) -96,2 dBm (GFSK 2 Mbit/s)	-98,9 dBm (GFSK 1 Mbit/s) -96,2 dBm (GFSK 2 Mbit/s)	-98,9 dBm (GFSK 1 Mbit/s) -96,2 dBm (GFSK 2 Mbit/s)
GPIO	12	dix	18	18	18	18
Température de fonctionnement	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Température de stockage	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Portée de transmission	Antenne puce 40 m @ 1M PHY 80 m @ LE CODE	80 m	Antenne PCB externe 150 m @ 1M PHY 280 m @ LE CODE	120 m @ 1M PHY 240 m @ LE CODE	200 m (antenne PCB externe)	90 m à 1 M PHY
Dimensions (mm)	8x8x1.82	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06
Emballer	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm
OTA	√	√	√	√	√	√
Maillage Bluetooth	IAA	×	IAA	IAA	×	×
Longue portée	√	×	√	√	×	×
Physique 2 Mbps	√	√	√	√	√	√
AoA/AoD	√	×	√	√	×	×
Protocole UART	Maître-esclave simultanément, maîtres-esclaves	Maître-esclave simultanément, maîtres-esclaves	Maître-esclave simultanément, maîtres-esclaves	Maître-esclave simultanément, maîtres-esclaves	Maître-esclave simultanément, maîtres-esclaves	Maître-esclave simultanément, maîtres-esclaves
Les fonctions	Dimension ultra-petite, réalisable pour les antennes externes	Plus petite dimension, très rentable	Convient aux applications complexes	Prise en charge AoA/AoD	Convient aux applications complexes	Très rentable
