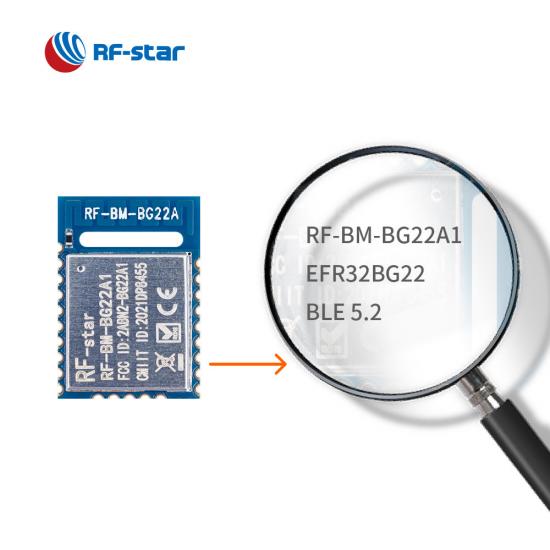

Module RF-BM-BG22A1 BLE5.2 EFR32BG22

RF-BM-BG22A1 est un module Bluetooth 5.2 Low Energy développé pour l'efficacité énergétique de pointe qui peut prolonger la durée de vie d'une pile bouton. Ce module est doté de la meilleure consommation d'énergie ultra-faible de sa catégorie. Commencez le développement de votre produit avec le module RF-BM-BG22A1 EFR32BG22C112 BLE.

P/N:
RF-BM-BG22A1
SoC:
EFR32BG22C112F352GM32-C
Processeur:
32-bit 38.4 MHz ARM® Cortex®-M33
Protocoles:
Bluetooth 5.2 low energy
Fréquence de travail:
2402 MHz ~ 2480 MHz
Paquet (mm):

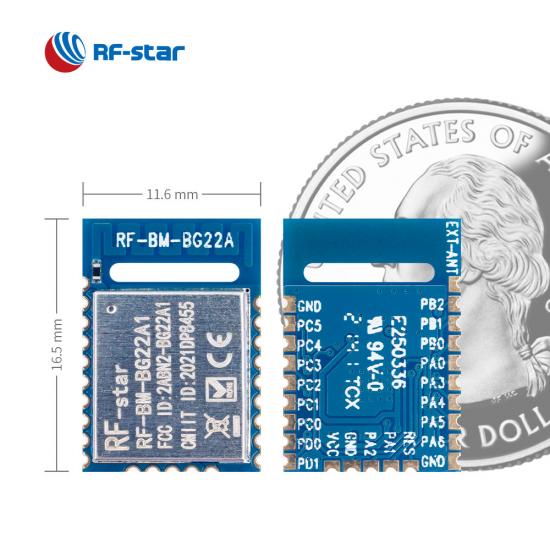

16.5 × 11.6 × 2.06, half-hole, 1.27 pitch, 24-pin
Caractéristiques:
2.4 GHz proprietary

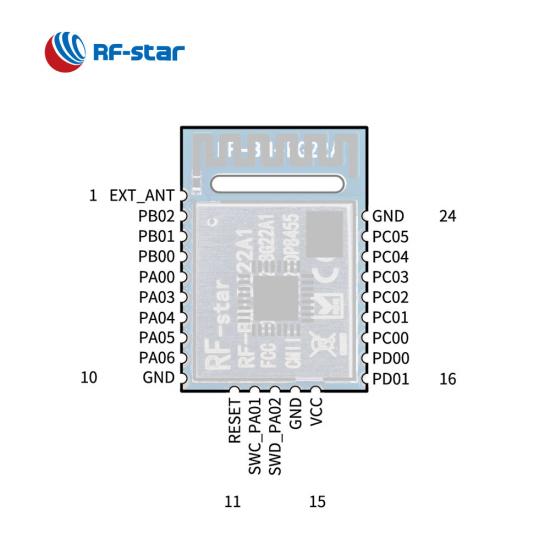

GPIO:
18
Max. Puissance d'émission:
0 dBm
Gamme de transmission:
50 m

Enquête maintenant

RF-BM-BG22A1 est un module BLE5.2 basé sur EFR32BG22 , l'un des SoC de la famille Gecko de Silicon Labs , avec un cœur ARM® Cortex®-M33 32 bits avec une fréquence de fonctionnement maximale de 38,4 MHz. Il intègre un cristal de 38,4 MHz, une adaptation, une adaptation d'antenne, un filtre passe-bas et des options d'antenne d'une antenne PCB en F inversé à ligne méandre et d'une interface demi-trou. Il dispose également d'une gamme d'interfaces analogiques et numériques telles que PRS, ADC, UART, SPI, I²C, PWM, ISO 7816, IrDA, I²S, EUART et PDM. Le module présente les caractéristiques d'une faible consommation d'énergie, d'une taille compacte, d'une distance de connexion robuste et d'une fiabilité rigide. Paquet de bâtonnets de tampon au pas de 1,27 mm pour un assemblage facile et une conception de circuit imprimé économique .

- Protocole de transmission transparente (pont) -

· Plusieurs rôles : maître, esclave, maître-esclave, Beacon

· Fonction multi-connexion : jusqu'à 7 salves et 1 maître

· Taux de transmission transparent stable : jusqu'à 50 kB/s

· Débit de données : 1 Mbps, 2 Mbps

· Caractéristiques : OTA, authentification

· Forfait de diffusion étendu

· Longue portée

- Applications -

· Prise intelligente

· Automatisation et sécurité du bâtiment

· Maison connectée

· Contrôle d'accès

· Balises

· Dispositif de securité

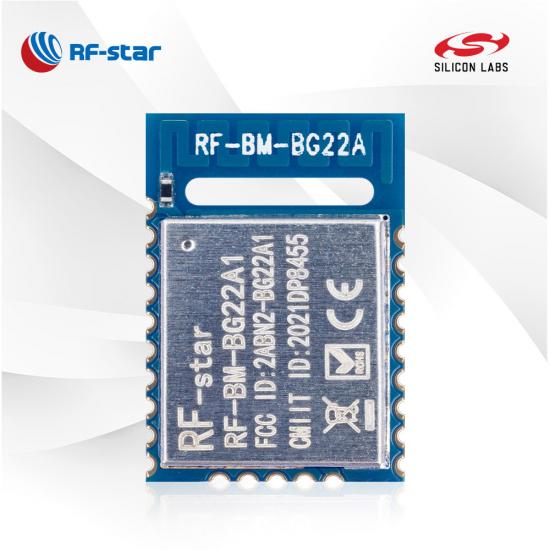

- Affichage du produit -

SoC sans fil :

32 bits 38,4 MHz ^ARM® Cortex® ^-M33
Puissance TX : -28 dBm à 0 dBm
Sensibilité à 1 Mbit/s GFSK : -98,9 dBm
Mémoire

352 ko flash
32 Ko de RAM

Débit de données : 1 Mbit/s, 2 Mbit/s

Format de modulation pris en charge

(G)FSK avec mise en forme entièrement configurable
DSSS OQPSK
(G)MSK

Prise en charge du protocole

Bluetooth basse consommation (Bluetooth 5.2)
Propriétaire

Consommation de courant:

3,02 μA en mode veille
55,84 μA à un cycle de diffusion de 200 ms
90,58 μA à un cycle de connexion de 30 ms

Plage de fonctionnement:

Plage de tension d'alimentation 1,7 V ~ 3,6 V
Plage de température de fonctionnement : -40 °C ~ +85 °C

Périphériques riches :

CAN 16 bits
18 GPIO
DMA
PDM _
SRP
EUART
I²C
R TC
Chien de garde
UART/SPI/Carte à puce (ISO 7816)/IrDA/I2S

Certificats :

FAC
SRRC
CE _
R SST

RF-BM-BG22A1(I) Fiche technique du matériel V1.3_20230526

Modules BLE sans fil série Gecko Silicon Labs EFR32BG22
Numéro d'article	RF-BM-BG22C3	RF-BM-BG22B1	RF-BM-BG22A3I	RF-BM-BG22A3	RF-BM-BG22A2	RF-BM-BG22A1I	RF-BM-BG22A1
CI	EFR32BG22C224F512GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C222F352GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C112F352GM32-C
Cœur	76,8 MHz ARM® Cortex®-M33	38,4 MHz ARM® Cortex®-M33	76,8 MHz ARM® Cortex®-M33	76,8 MHz ARM® Cortex®-M33	76,8 MHz ARM® Cortex®-M33	38,4 MHz ARM® Cortex®-M33	38,4 MHz ARM® Cortex®-M33
Antenne	Interface puce/demi-trou	PCB	Interface IPEX/Demi-trou	Interface PCB/demi-trou	Interface PCB/demi-trou	Interface IPEX/Demi-trou	Interface PCB/demi-trou
RAM	32 Ko	32 Ko	32 Ko	32 Ko	32 Ko	32 Ko	32 Ko
Éclair	512 Ko	512 Ko	512 Ko	512 Ko	352 Ko	352 Ko	352 Ko
Protocoles	BLE5.3, propriétaire	BLE5.3, propriétaire	BLE5.3, propriétaire	BLE5.3, propriétaire	BLE5.3, propriétaire	BLE5.3, propriétaire	BLE5.3, propriétaire
Source de courant	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V	2,2 V ~ 3,8 V, recommandé à 3,3 V
Fréquence	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Max. Puissance d'émission	+6dBm	0dBm	+6dBm	+6dBm	+6dBm	0dBm	0dBm
Sensibilité de réception	-106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)
GPIO	12	dix	18	18	18	18	18
Température de fonctionnement	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Température de stockage	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Plage de transmission	Antenne puce 40 m @ 1M PHY 80 m @ LE CODE	80 mètres	Antenne PCB externe 150 m @ 1M PHY 280 m @ LE CODE	120 m @ 1M PHY 240 m @ LE CODE	120 mètres	200 m (antenne PCB externe)	90 m @ 1M PHY
Dimensions (mm)	8 x 8 x 1,82	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06
Emballer	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm	Demi-trou au pas de 1,27 mm
OTA	√	√	√	√	√	√	√
Maillage Bluetooth	IAA	×	IAA	IAA	×	×	×
Longue portée	√	×	√	√	×	×	×
PHY 2Mbps	√	√	√	√	√	√	√
AoA/AoD	√	×	√	√	×	×	×
Protocole UART	Maître-esclave simultanément, Maîtres-esclaves	Maître-esclave simultanément, Maîtres-esclaves	Maître-esclave simultanément, Maîtres-esclaves	Maître-esclave simultanément, Maîtres-esclaves	Maître-esclave simultanément, Maîtres-esclaves	Maître-esclave simultanément, Maîtres-esclaves	Maître-esclave simultanément, Maîtres-esclaves
Les fonctions	Ultra-petite dimension, faisable pour les antennes externes	Plus petite dimension, haute rentabilité	Convient aux applications complexes	Soutenir AoA/AoD	Très rentable	Convient aux applications complexes	Très rentable
