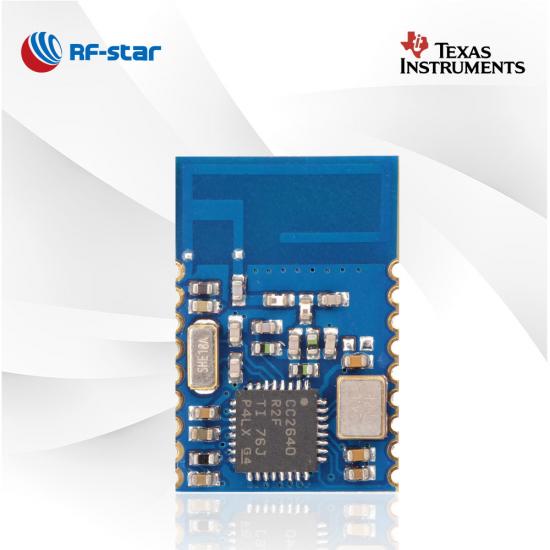

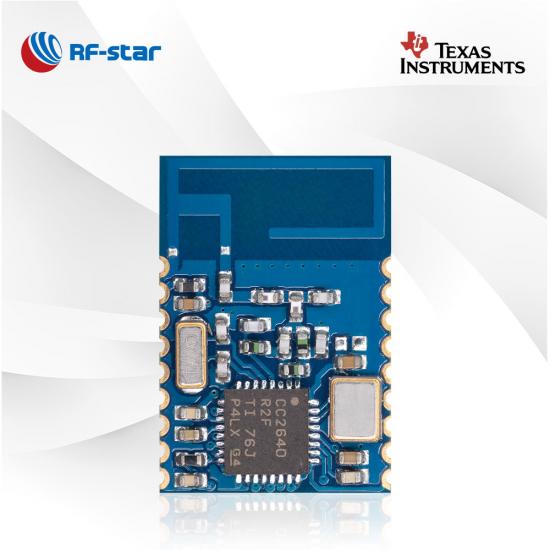

Module certifié BLE5.0 TI CC2640R2F RF-BM-4044B2

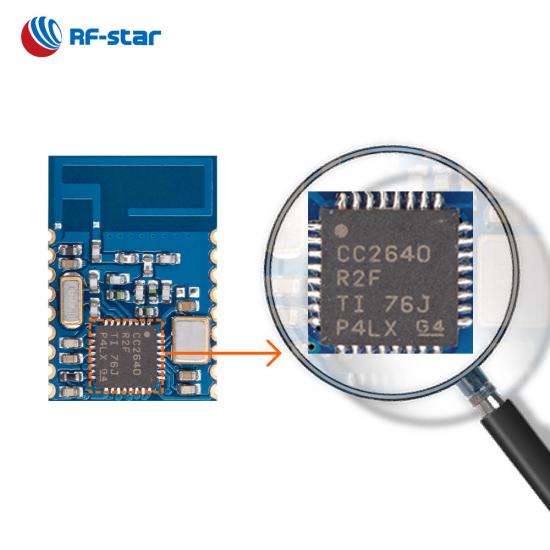

  • BLE5.0 TI CC2640R2F Module

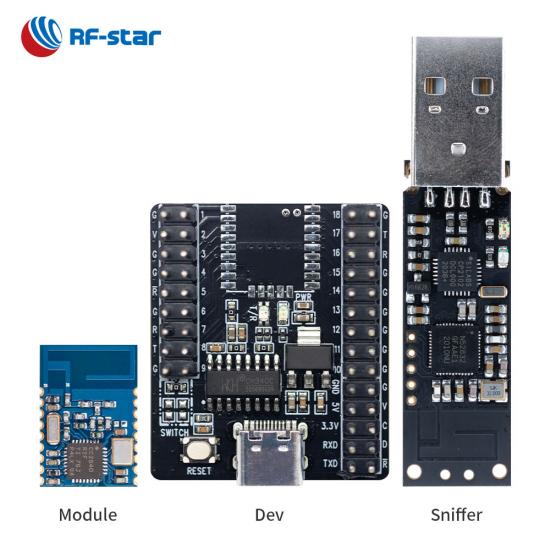

  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module

Module certifié BLE5.0 TI CC2640R2F RF-BM-4044B2

RF-BM-4044B2 est un module Bluetooth LE5.0 destiné aux exigences de haute performance des produits IoT. Le module de taille compacte doit répondre aux besoins d'une large gamme d'applications. Sélectionnez le module BLE RF-BM-4044B2 CC2640R2F comme option de conception.

  • P/N:

    RF-BM-4044B2

  • SoC:

    CC2640R2FRSM

  • Processeur:

    ARM® Cortex®-M3

  • Protocoles:

    Bluetooth 5.0 low energy

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

  • Paquet (mm):

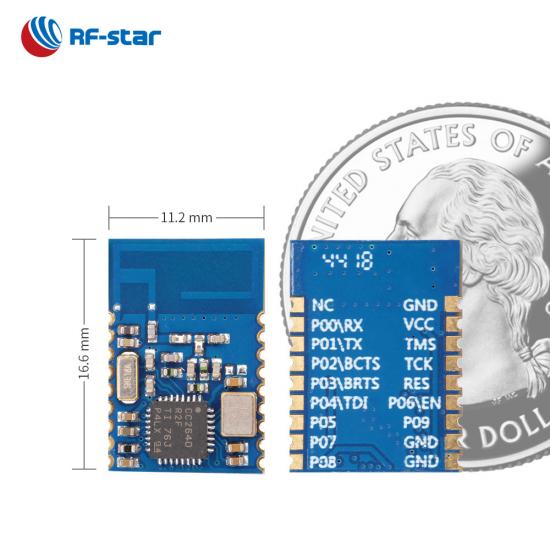

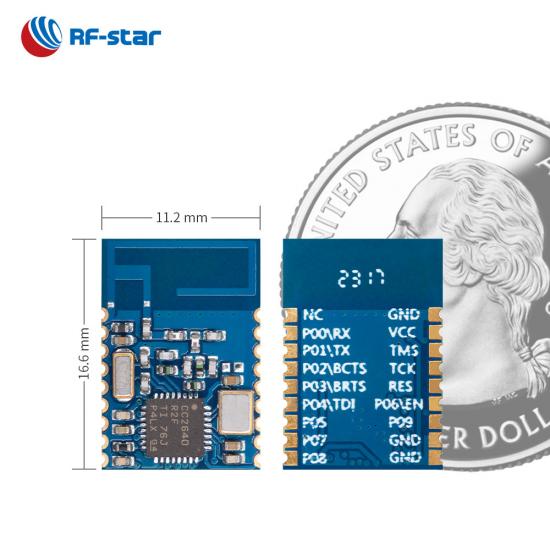

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Caractéristiques:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    10

  • Max. Puissance d'émission:

    +2 dBm

  • Gamme de transmission:

    80 m
Enquête maintenant

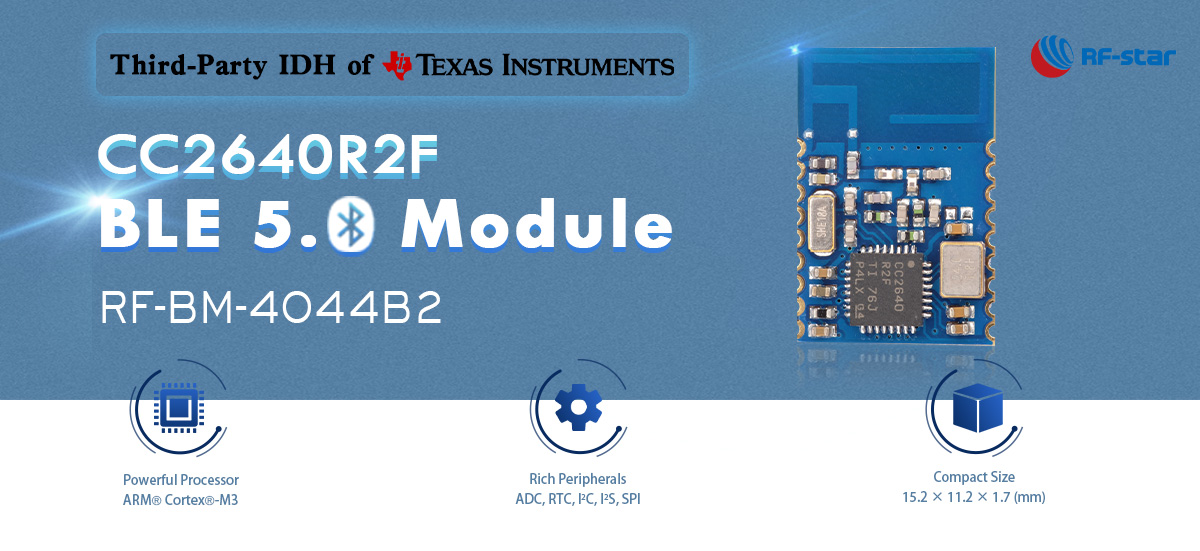

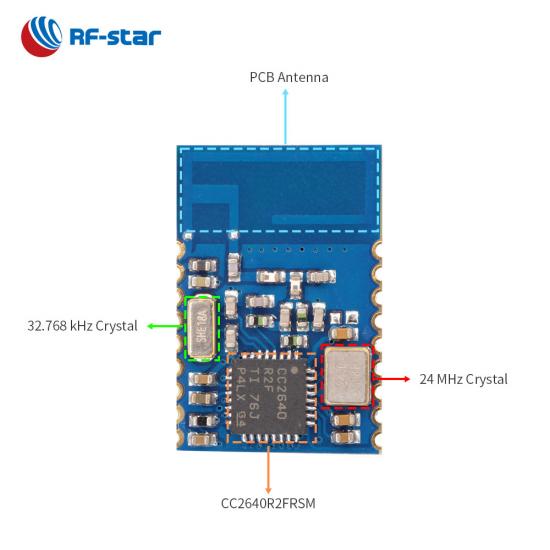

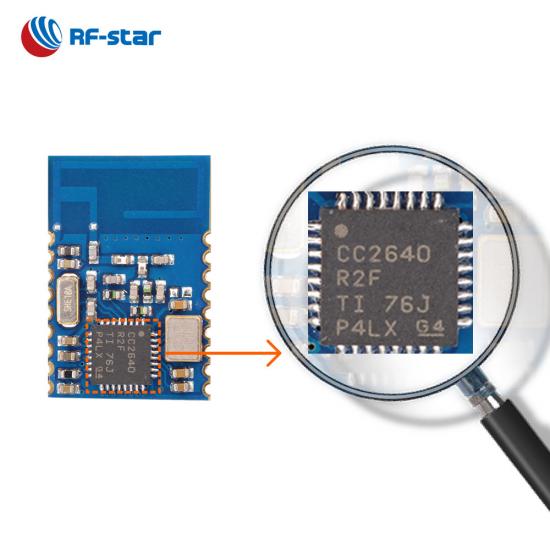

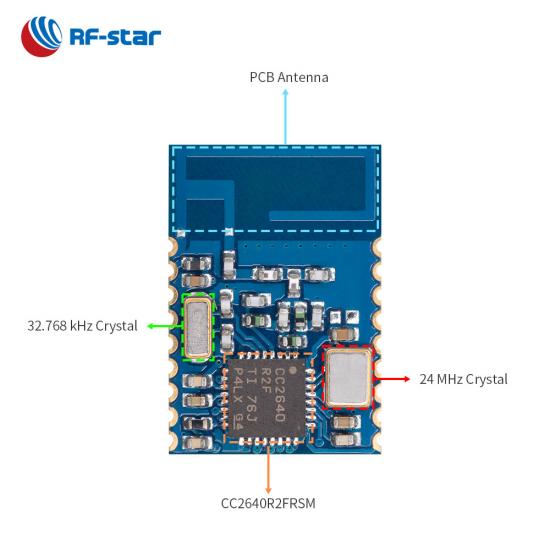

Le module RF-BM-4044B2 BLE5.0 est conçu sur la base du système sur puce CC2640R2FRSM . Le module contient un cœur ARM Cortex-M3 32 bits de 48 MHz, un cristal de 24 MHz, un cristal de 32,768 kHz, un filtre LC et une antenne intégrée PCB hautes performances. Le module CC2640R2 possède de riches périphériques, tels que ADC, SPI, I²C, I²S, et un contrôleur de capteur unique à très faible consommation, ce qui rend le module adapté à la connexion de capteurs externes en mode veille ou à l'acquisition indépendante de données analogiques et numériques. La fonction de taille compacte et le protocole de transmission transparent préprogrammé permettent au module d'être appliqué plus facilement dans les applications avec le MCU principal.


Module Bluetooth 5.0 basé sur le chipset CC2640R2F

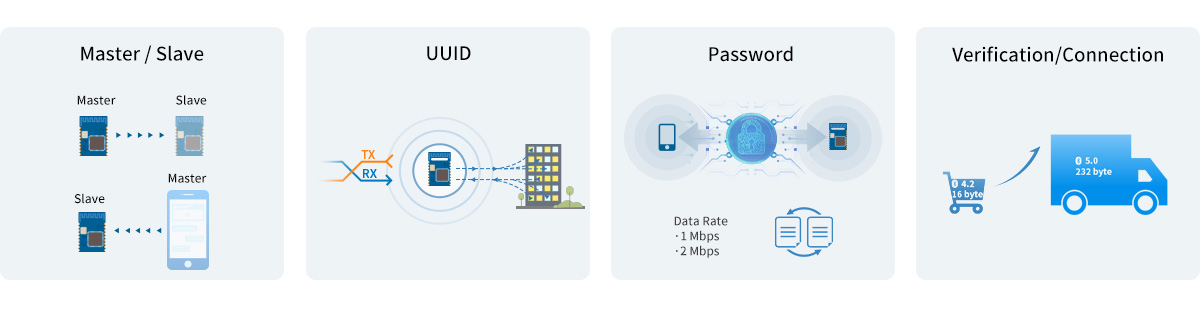

- Protocole de transmission transparent (pont) BLE 5.0  -

· Unique rôle d'esclave, Unique rôle de maître

· UUID du service personnalisé

· Mot de passe de connexion

· Débit de données : 1 Mbps, 2 Mbps

· Paquets d'extension publicitaires

RF-BM-4044B2 prend en charge la transmission transparente BLE 5.0

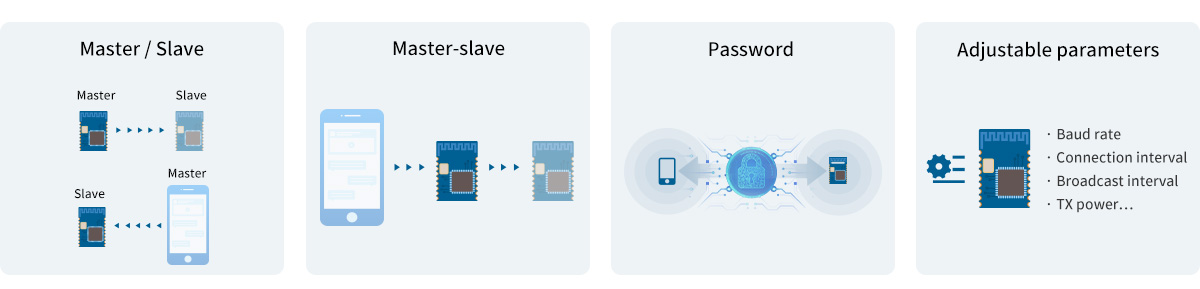

- Protocole de transmission transparente  (pont) BLE 4.2  -

· Plusieurs rôles : esclave, maître, maître-esclave

· Paramètres réglables : débit en bauds, intervalle de connexion, intervalle de diffusion, puissance TX…

· Mot de passe de connexion


RF-BM-4044B2 prend en charge la transmission transparente BLE 4.2

Ressources associées:

Module Bluetooth 5.0 avec puce de qualité automobile CC2640R2F-Q1

Différences entre TI CC2640R2L et CC2640R2F

Les modules sans fil RFSTAR CC2640R2F prennent en charge la plate-forme IoT Ali Cloud Link

Carte de test Pinboard pour module série TI (CC2540 CC2541 CC2640)

SoC sans fil :

  • Processeur ARM® Cortex®-M3
  • Puissance TX : -21 dBm à +2 dBm
  • Sensibilité en mode BLE : -97 dBm
  • Mémoire
    • -128 Ko de flash
    • -28 Ko de SRAM


Protocoles pris en charge :

  • Bluetooth 4.2 basse consommation
  • Bluetooth 5.0 basse consommation


Consommation de courant:

  • 2,02 μA en mode veille
  • 108,76 μA à un cycle de diffusion de 200 ms (désactiver le pull-up EN interne)
  • 497,41 μA à un cycle de connexion de 30 ms (désactiver le pull-up EN interne)


Plage de fonctionnement:

  • Plage de tension d'alimentation 1,8 V ~ 3,8 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :

  • CAN 12 bits
  • 10 GPIO
  • IPS
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Certificats :

  • FCC
  • SRRC
  • RoHS
Modules BLE série TI CC264x
Numéro d'article RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Photo Module BLE RF-BM-2642B1 CC2642R Module BLE RF-BM-4077B2 CC2640R2F-Q1 Module BLE RF-BM-4055B1L CC2640R2LRHB Module BLE RF-BM-4077B1L CC2640R2LRGZ Module BLE RF-BM-4077B1 CC2640R2FRGZ Module BLE RF-BM-4044B5 CC2640R2F Module BLE RF-BM-4044B4 CC2640R2F Module BLE RF-BM-4044B3 CC2640R2F Module BLE RF-BM-4044B2 CC2640R2F
CI CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Cœur ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz
Antenne PCB PCB PCB PCB PCB Interface puce/demi-trou Interface puce/demi-trou IPEX PCB
RAM 88 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko 28 Ko
Éclair 352 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko 128 Ko
Protocoles BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Source de courant 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V 1,8 V ~ 3,8 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Sensibilité de réception -97 dBm à BLE 1M PHY -105 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé -97 dBm à BLE 1M PHY -103 dBm à 125 kbps LE PHY codé
GPIO 31 31 13 31 31 dix dix dix dix
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 110 m @ 1M PHY 160 m @ LE PHY codé 100 m @ 1M PHY 150 m @ LE PHY codé 60 m @ 1M PHY 90 m @ LE PHY codé 70 m @ 1M PHY 100 m @ LE PHY codé 80 m @ 1M PHY 110 m @ LE PHY codé Antenne à puce 30 m @ 1M PHY 60 m @ LE PHY codé Antenne à puce 20 m @ 1M PHY 50 m @ LE PHY codé Antenne PCB externe 110 m @ 1M PHY 150 m @ LE Codé PHY 60 m @ 1M PHY 90 m @ LE PHY codé
Dimensions (mm) 23,5x17,0x2,2 23,5x17,0x2,2 15,2 x 11,2 x 1,7 23,5x17,0x1,7 23,5x17,0x1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6x11,2x1,7
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √ √ √ √ √
Maillage Bluetooth √ × × × × × × × ×
Longue portée √ √ √ √ √ √ √ √ √
Physique 2 Mbps √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
Protocole UART Maître-esclave simultanément Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave Maître d'esclave
Les fonctions Hautes performances anti-interférences Qualité AEC-Q100, hautes performances anti-interférences Élevé et rentable Élevé et rentable 31 GPIO pour des applications plus disponibles Petite dimension, coussinets double face Dimension ultra-petite Réalisable pour les antennes externes Haute stabilité
