Module esclave RSBRS02ABR BLE5.0

  • BLE5.0 Slave Module
  • BLE5.0 Slave Module
  • BLE5.0 Slave Module
  • BLE5.0 Slave Module
  • BLE5.0 Slave Module

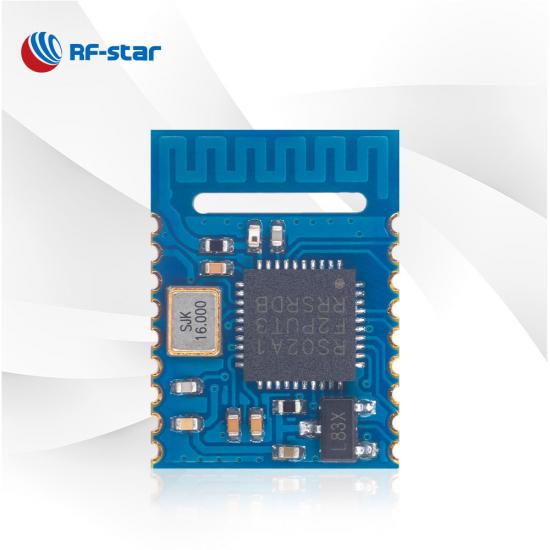

Module esclave RSBRS02ABR BLE5.0

RSBRS02ABR, un module BLE5.0, est conçu pour des applications économiques. Les périphériques du 7816 T-0 et l'infrarouge activent le module appliqué dans la télécommande de la maison intelligente. Démarrez le développement de votre produit avec le module RSBRS02ABR BLE5.0.

  • P/N:

    RSBRS02ABR

  • SoC:

    RS02A1-B

  • Processeur:

    ARM Cortex-M0+ @ 48 MHz

  • Protocoles:

    Bluetooth 5.0 low energy

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

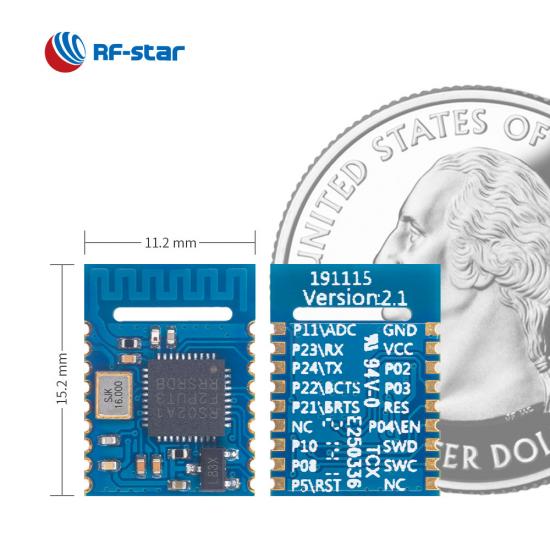

  • Paquet (mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Caractéristiques:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    11

  • Max. Puissance d'émission:

    +5 dBm

  • Gamme de transmission:

    120 m
Enquête maintenant

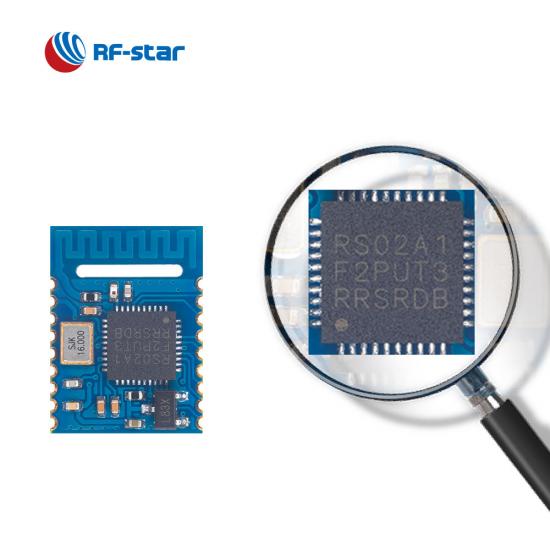

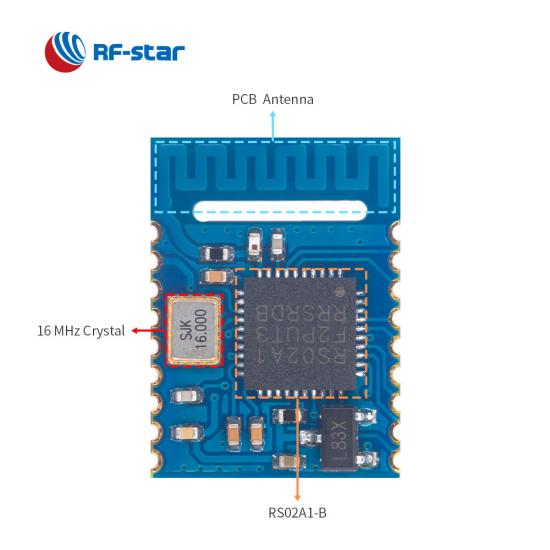

RSBRS02ABR , basé sur un SoC RF-star RS02A1-B , est un module BLE5.0 monomode . Les avantages de ce module sont nombreux : une taille compacte, une bonne performance de réduction du bruit, une meilleure sensibilité et une distance de transmission robuste. Il est préprogrammé avec le protocole de transmission transparent BLE5.0 intégré à un débit de données de 2 Mbps , ce qui permet à ce module d'atteindre une riche gamme d'applications. Il prend également en charge la fonction HID, qui permet une utilisation de connexion automatique.


Balise de module esclave BLE5.0 iBeacon RSBRS02ABR


-  Transmission transparente  (pont)  et protocole piloté directement -

·  Esclave _

·  Maxi . taux de transmission transparent : jusqu'à 45,6 kB/s

·  Débit de données : 1 Mbps, 2 Mbps

· Caractéristiques : O TA

· UUID de service personnalisé

·  Jumelage _

Transmission transparente (pont) - et protocole piloté directement


- Applications -

· Nœuds de capteurs environnementaux

· PKE

· Médical intelligent

· Bâtiment intelligent

·   Maison intelligente

· Service basé sur la localisation

Applications iBeacon du module esclave BLE5.0


- Affichage du produit -

SoC sans fil :


  • Processeur ARM® Cortex®-M0+, 48 MHz
  • Puissance TX : -20 dBm à +5 dBm
  • Sensibilité : -94 dBm à 1 Mbit/s
  • Mémoire
    • -256 ko flash
    • -32 Ko SRAM
  • Débit de données : 1 Mbit/s, 2 Mbit/s



Protocoles pris en charge :


  • Bluetooth 5.0 basse consommation
  • Bluetooth 4.2 basse consommation




Consommation de courant:


  • 5,49 μA en mode veille
  • 132,08 μA à un cycle de diffusion de 200 ms (désactiver le pull-up interne EN)
  • 81,07 μA à un cycle de connexion de 100 ms (désactiver le pull-up interne EN)


Plage de fonctionnement:


  • Plage de tension d'alimentation 2,3 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C



Périphériques riches :


  • 11 GPIO.
  • 2 UART avec CTS/RTS
  • SPI avec maître/esclave configurable
  • I2C avec maître/esclave configurable
  • 7816 Interface maître T-0
  • Interface clavier
  • Générateur infrarouge
  • PWM
  • CAN 9 bits
  • DMA



Certificats


  • FAC
  • SRRC
  • RoHS


Modules BLE domestiques basés sur IC
Numéro d'article VL-LE01B VL-LE01A RSBRS02ABRI RSBRS02ABR RSBRS02AI RSBRS02AA
IC LE5010SI LE5010AI RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Cœur 64 MHz ARM® Cortex®-M0 64 MHz ARM® Cortex®-M0 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+
Antenne PCB PCB IPEX PCB IPEX PCB
RAM 64 Ko 64 Ko 36 Ko + 4 Ko 36 Ko + 4 Ko 32 Ko 32 Ko
Éclair 512 Ko 512 Ko 256 Ko 256 Ko 256 Ko 256 Ko
Protocoles BLE5.1 BLE5.1 BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY
Source de courant 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 2,3 V ~ 3,6 V, recommandé à 3,3 V 2,3 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +12 dBm +12 dBm +5dBm +5dBm +7dBm +7dBm
Sensibilité de réception -99,7 dBm à 1 Mbps BLE -97 dBm à 2 Mbps BLE -105 dBm à 125 kbps BLE codé PHY -99,7 dBm à 1 Mbps BLE -97 dBm à 2 Mbps BLE -105 dBm à 125 kbps BLE codé PHY -94 dBm à 1 Mbit/s BLE -94 dBm à 1 Mbit/s BLE -95 dBm à 1 Mbit/s BLE -95 dBm à 1 Mbit/s BLE
GPIO 9 15 11 11 13 13
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Plage de transmission 140 mètres 140 mètres 140 m (antenne PCB externe) 110 mètres 160 m (antenne PCB externe) 120 mètres
Dimensions (mm) 15,23 x 11,2 x 2,3 15,23 x 11,2 x 1,5 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √ √
Engrener × × × × × ×
Longue portée √ √ × × × ×
PHY 2Mbps √ √ √ √ √ √
AoA/AoD × × × × × ×
Protocole UART Esclave Esclave Esclave Esclave Maître-esclave simultanément Maître-esclave simultanément
Les fonctions Très rentable Rentable Réalisable pour une antenne externe, prise en charge OTA, taille compacte Petite dimension, taux de transmission transparent élevé Réalisable pour une antenne externe, prise en charge du mode à entraînement direct Prise en charge du mode à entraînement direct, facile à utiliser
