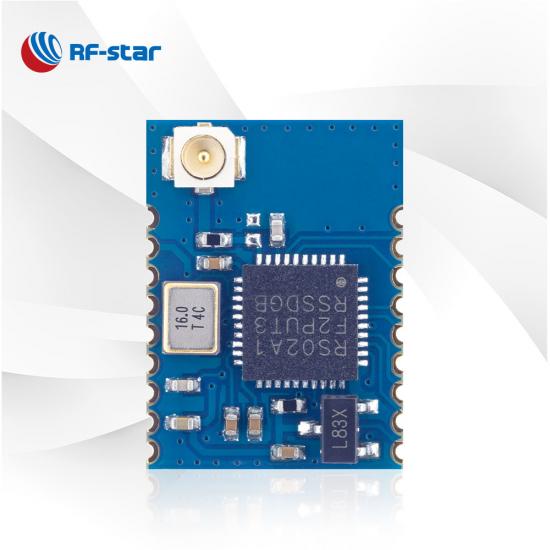

Module sans fil série UART RS02A1-B, puce BLE5.0, RSBRS02ABRI

  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI

Module sans fil série UART RS02A1-B, puce BLE5.0, RSBRS02ABRI

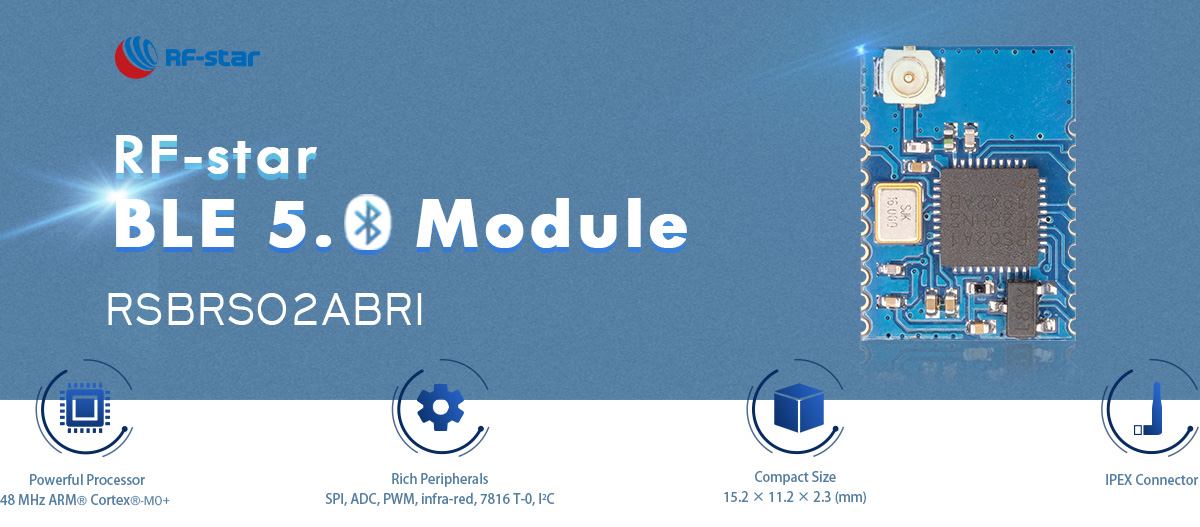

RSBRS02ABRI vise des applications rentables et performantes. Il s'agit d'un module Bluetooth v5.0 basse consommation avec un débit de données de 2 Mbps pris en charge. Les périphériques spéciaux du 7816 T-0 et l'infrarouge permettent au module d'être utilisé dans la télécommande et la carte IC de contact. Commencez le développement de votre produit avec le module UART série RSBRS02ABRI BLE5.0.

  • P/N:

    RSBRS02ABRI

  • SoC:

    RS02A1-B

  • Processeur:

    ARM Cortex-M0+ @ 48 MHz

  • Protocoles:

    Bluetooth 5.0 low energy

  • Fréquence de travail:

    2402 MHz ~ 2480 MHz

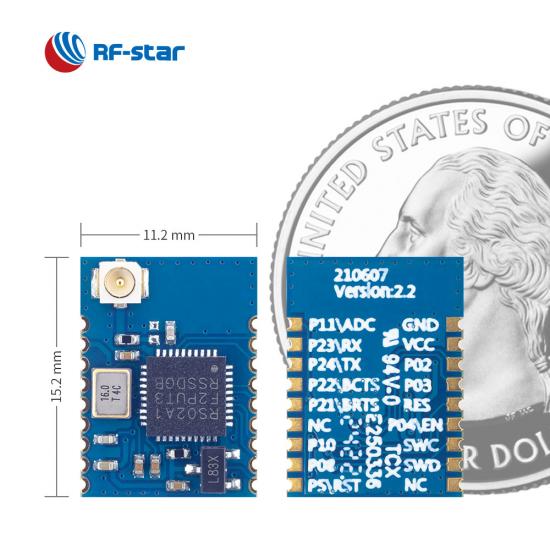

  • Paquet (mm):

    15.2 × 11.2 × 2.3, half-hole, 1.27 pitch, 18-pin

  • Caractéristiques:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    11

  • Max. Puissance d'émission:

    +5 dBm

  • Gamme de transmission:

    120 m
Enquête maintenant

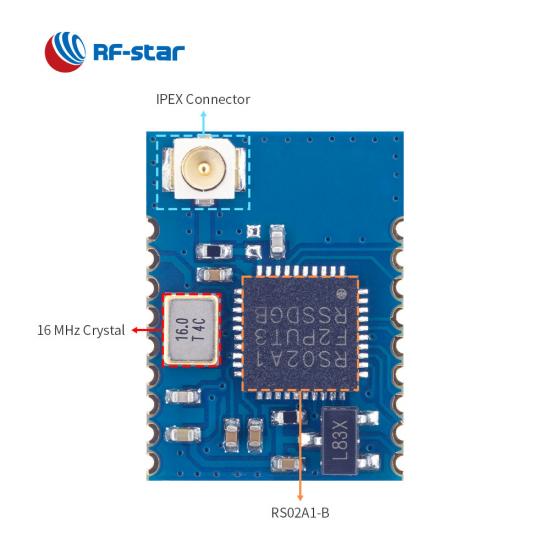

RSBRS02ABRI est un module Bluetooth basse consommation monomode , basé sur un SoC RF-star RS02A1-B . Ce module présente les caractéristiques suivantes : taille compacte, bonne réduction du bruit, meilleure sensibilité, distance de transmission robuste, haute fiabilité et coût réduit. Il intègre un cristal de 16 MHz, un filtre d'adaptation RF, un filtre de puissance et un connecteur IPEX pour plus d'options d'antenne. Il peut être préprogrammé avec le protocole de transmission transparent BLE5.0 , ce qui permet à ce module série UART d'atteindre davantage d'applications, telles que les appareils médicaux, les contrôleurs de jeu, les appareils d'éclairage intelligents.

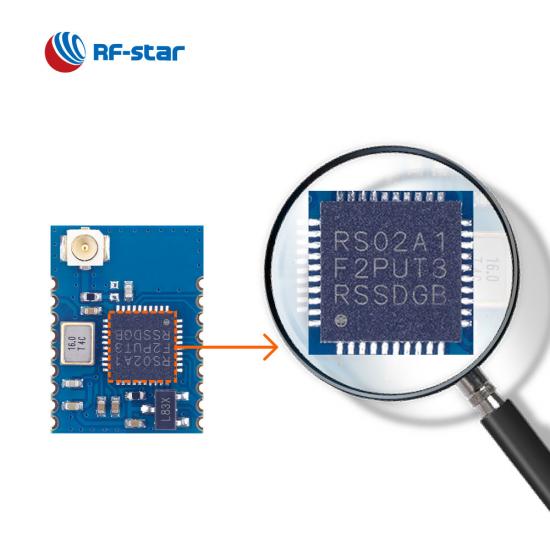

Module de puce RS02A1-B BLE5.0 RSBRS02ABRI


- Transmission transparente  (pont)  et protocole à commande directe -

·  Esclave _

·  Max . taux de transmission transparent : jusqu'à 45,6 kB/s

·  Débit de données : 1 Mbps, 2 Mbps

· Caractéristiques : O TA

· UUID du service personnalisé

·  Appairage _


RSBRS02ABRI prend en charge la transmission transparente (pont) et le protocole à commande directe

- Affichage du produit -

SoC sans fil :


  • Processeur ARM® Cortex®-M0+, 48 MHz
  • Puissance TX : -20 dBm à +5 dBm
  • Sensibilité : -94 dBm à 1 Mbps
  • Mémoire
    • -256 Ko de flash
    • -32 Ko de SRAM
  • Débit de données : 1 Mbps, 2 Mbps


Protocoles pris en charge :


  • Bluetooth 5.0 basse consommation
  • Bluetooth 4.2 basse consommation


Consommation de courant:


  • 5,49 μA en mode veille
  • 132,08 μA à un cycle de diffusion de 200 ms (désactiver le pull-up interne EN)
  • 81,07 μA à un cycle de connexion de 100 ms (désactiver le pull-up interne EN)

Plage de fonctionnement:


  • Plage de tension d'alimentation 2,3 V ~ 3,6 V
  • Plage de température de fonctionnement : -40 °C ~ +85 °C


Périphériques riches :


  • 11 GPIO.
  • 2 UART avec CTS/RTS
  • SPI avec maître/esclave configurable
  • I2C avec maître/esclave configurable
  • Interface maître 7816 T-0
  • Interface clavier
  • Générateur infrarouge
  • MLI
  • CAN 9 bits
  • DMLA


Certificats :


  • RoHS


Modules BLE de la série domestique basée sur des circuits intégrés
Numéro d'article RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI RSBRS02AA _
Photo RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
CI RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Cœur ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz
Antenne PCB IPEX PCB IPEX PCB
RAM 36 Ko + 4 Ko 36 Ko + 4 Ko 36 Ko + 4 Ko 32 Ko 32 Ko
Éclair 256 Ko 256 Ko 256 Ko 256 Ko 256 Ko
Protocoles BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY
Source de courant 2,3 V ~ 3,6 V, recommandé à 3,3 V 2,3 V ~ 3,6 V, recommandé à 3,3 V 2,3 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V 1,8 V ~ 3,6 V, recommandé à 3,3 V
Fréquence 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Max. Puissance d'émission +5 dBm +5 dBm +5 dBm +7 dBm +7 dBm
Sensibilité de réception -94 dBm à 1 Mbit/s BLE -94 dBm à 1 Mbit/s BLE -94 dBm à 1 Mbit/s BLE -95 dBm à 1 Mbit/s BLE -95 dBm à 1 Mbit/s BLE
GPIO 11 11 11 13 13
Température de fonctionnement -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Température de stockage -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Portée de transmission 110 m 140 m (antenne PCB externe) 110 m 160 m (antenne PCB externe) 120 m
Dimensions (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Emballer Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm Demi-trou au pas de 1,27 mm
OTA √ √ √ √ √
Engrener × × × × ×
Longue portée × × × × ×
Physique 2 Mbps √ √ √ √ √
AoA/AoD × × × × ×
Protocole UART Esclave Esclave Esclave Maître-esclave simultanément Maître-esclave simultanément
Les fonctions Petite dimension, taux de transmission transparent élevé Réalisable pour une antenne externe, supporte OTA, taille compacte Petite dimension, taux de transmission transparent élevé Réalisable pour une antenne externe, supporte OTA, taille compacte Prise en charge du mode direct, facile à utiliser
